导轨式非管理工业以太网交换机结构

　　做现场设备组网的工程师都清楚，工业现场的网络设备从来不是把商用交换机换个金属壳就能凑合用的，这款DIN导轨安装的非管理型工业以太网交换机，从结构设计到安装逻辑全是冲着车间、机柜内的严苛工况来的。先从安装边界说，这类设备的核心安装基准是标准TS35 DIN导轨，背部的卡扣结构做了快装设计，不需要额外螺丝固定，对准导轨上沿卡入后按下下部锁扣就能完成固定，拆卸时用一字螺丝刀拨开锁扣即可直接取下，单台设备的安装宽度控制在20mm级，在紧凑的PLC柜内并排布置时不会挤占相邻端子、继电器的安装空间，竖向高度适配常规机柜内的设备层间距，不会和上下走线槽产生干涉，前端网口全部朝向操作面，插拔水晶头时不需要探身到机柜深处，日常维护时站在柜前就能完成网线插拔、状态灯查看的操作。

　　从实际用途来看，这类非管理型交换机不需要做任何配置，上电之后就能自动完成数据转发，没有复杂的Web管理界面、也不需要配置VLAN、环网协议，非常适合现场传感器层、执行器层的小范围组网，比如把产线上的分布式IO模块、视觉相机、变频器的以太网口统一汇聚，再通过上行口接到车间的核心交换机上，因为没有管理功能，设备本身的固件逻辑非常简单，故障率比管理型交换机低很多，对现场维护人员的技术要求也不高，不需要专门的网络工程师到场，普通电气维护人员就能完成更换调试。

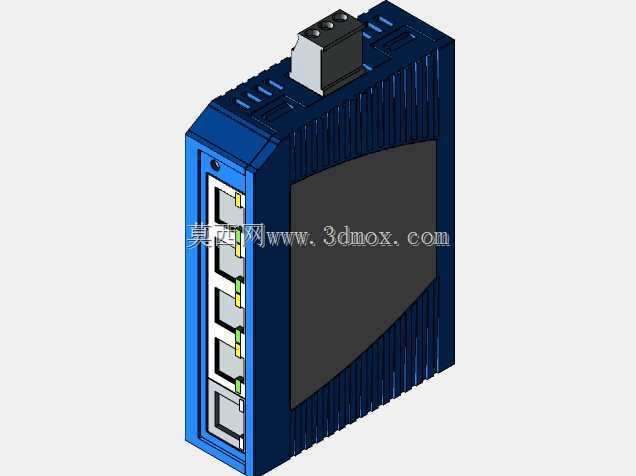

　　结构设计上，外壳采用整体式铝合金挤压型材，侧面的散热筋是和壳体一体成型的，没有额外的拼接缝隙，既可以提升壳体的结构强度，在有振动的冲压、机加工车间里不会因为长期振动出现壳体松动，又能把内部电路板上交换芯片、电源模块产生的热量直接通过壳体散出，全程无风扇设计，不会因为风扇进灰、轴承磨损导致设备过热停机，壳体表面做了阳极氧化处理，在有少量油污、潮气的车间环境里不会轻易出现锈蚀掉漆的问题。前端的接口布局做了分层设计，五个RJ45网口竖向等距排列，每个网口旁边都集成了链路状态和数据传输指示灯，绿灯常亮代表物理链路连通，黄灯闪烁代表正在进行数据传输，现场排查网络故障时不需要登录后台，直接看灯的状态就能判断是网线问题、端口问题还是上层设备问题，最上方的电源接口采用插拔式接线端子，支持宽幅直流电源输入，端子带防松螺丝，接好线之后不会因为设备振动出现电源线松脱的问题，电源部分做了防反接、过流保护，现场接电时即使正负极接反也不会烧坏设备内部电路。

　　从应用场景适配来说，这款设备的工作温度范围覆盖了零下四十度到零上七十度，不管是北方冬季没有采暖的户外机柜，还是夏季车间里靠近热处理设备的高温工位，都能稳定运行，壳体的防护等级达到IP30以上，可以阻挡车间内常见的金属碎屑、灰尘落入设备内部，不会因为积尘导致内部电路短路。建模的时候要特别注意几个配合尺寸：背部导轨卡扣的开合行程要和标准TS35导轨的厚度匹配，卡扣的弹簧弹力要控制在合理范围，既要保证安装后不会因为振动从导轨上滑落，又不能让安装拆卸需要的力度太大导致现场操作困难；前端网口的沉台深度要适配带屏蔽层的工业水晶头，不能出现水晶头插到底之后卡扣卡不紧的问题；侧面散热筋的间距不能太小，否则在多尘环境里容易积灰影响散热效果，也不能太大导致壳体强度不足；电源接线端子的引脚间距要符合安规要求，不同电位的引脚之间要留够爬电距离，避免在潮湿环境里出现拉弧短路的问题。另外设备的四个边角都做了圆弧过渡，没有尖锐的棱角，安装的时候不会划伤施工人员的手，也不会刮破相邻的线缆绝缘层。
