半挂车牵引连接主销结构设计

　　在公路货运半挂车的运行体系里，牵引主销是承担整车动力传递、载荷承载、转向铰接的核心受力部件，直接决定了列车行驶的安全性与可靠性，本次建模的kz1016规格主销，就是针对对应型号半挂车牵引连接场景开发的标准化连接件。从实际使用场景来看，这类主销装配在半挂车前端的牵引板位置，工作时需要插入牵引车鞍座的锁止机构内，既要传递牵引车输出的纵向牵引力、制动时的反向冲击力，还要承受车辆行驶过程中因路面颠簸、转向、侧倾带来的多向交变载荷，同时要满足半挂车与牵引车之间相对转动、小幅俯仰摆动的自由度需求，避免刚性连接带来的结构应力集中。

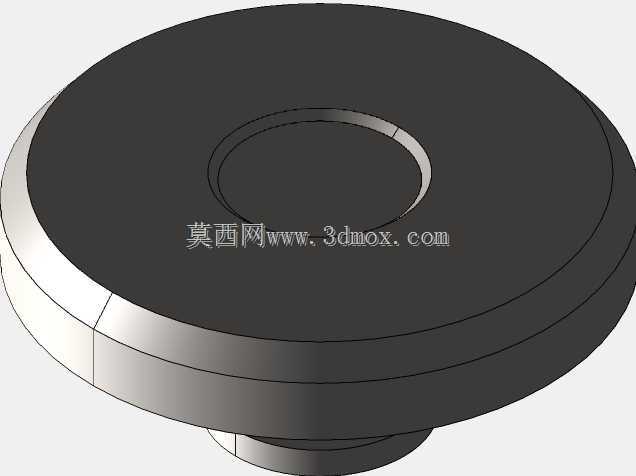

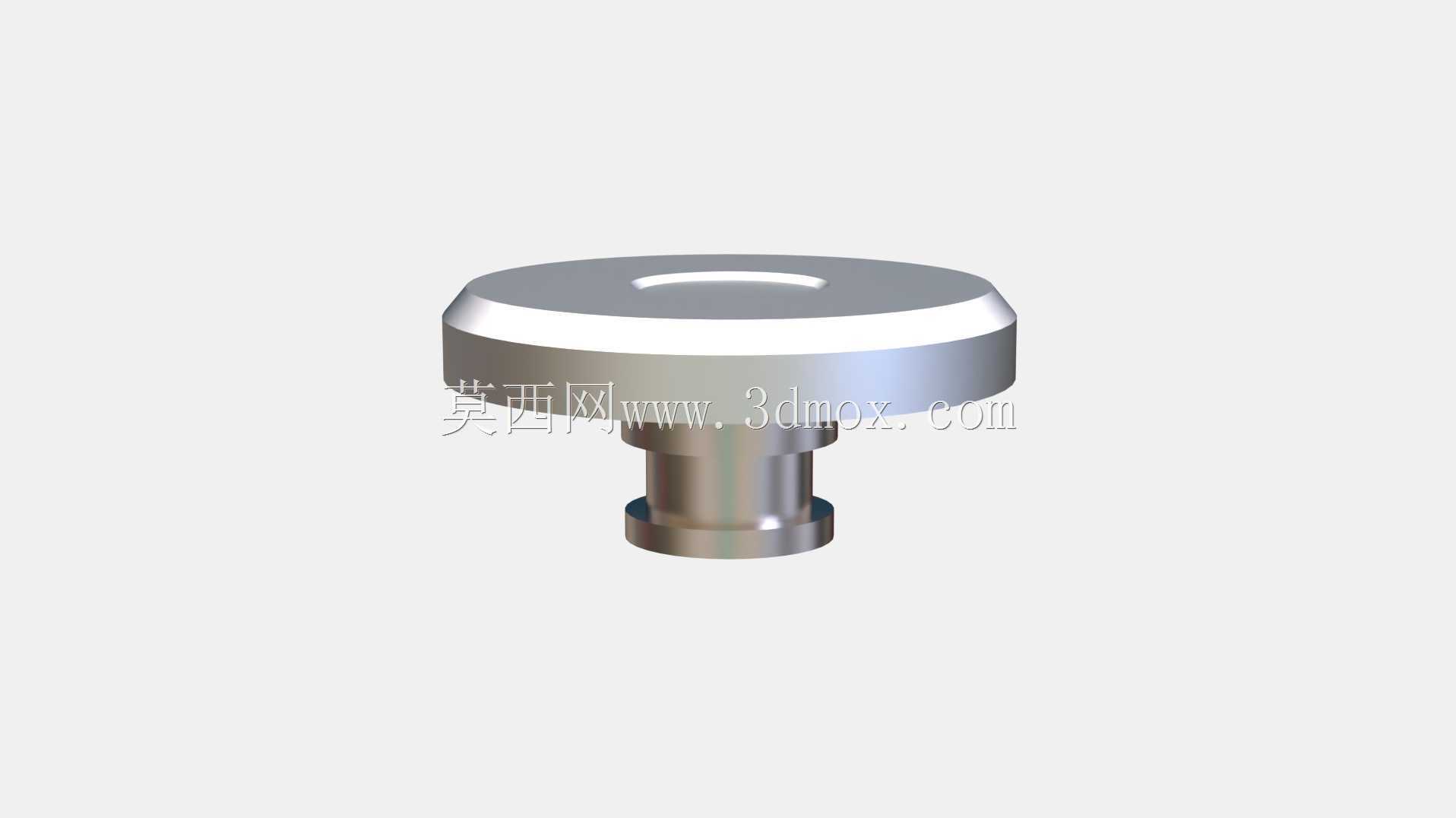

　　从功能特性上看，该主销采用一体化锻造成型的结构思路，整体分为头部法兰盘、中部连接柱、下部锁止轴段三个核心部分。顶部的大直径法兰盘为安装贴合面，装配时与半挂车牵引板的上表面完全贴合，通过沿法兰周向布置的紧固螺栓与牵引板刚性固定，法兰盘上的中心通孔可用于装配定位销，保证主销与牵引板的同轴度，避免安装偏移导致的鞍座锁止偏磨。中部的过渡轴段做了圆弧倒角处理，一方面降低法兰与锁止轴段连接处的应力集中系数，避免长期交变载荷下出现疲劳断裂，另一方面在主销插入鞍座时起到导向作用，降低对位难度。下部的锁止轴段为等直径圆柱结构，表面做了高频淬火处理，硬度达到HRC55-60，具备优异的耐磨性能，能够承受鞍座锁钩长期反复咬合、相对转动带来的磨损，轴段末端做了小角度倒角，方便车辆对接时主销顺利滑入鞍座锁止腔。

　　从设计思路层面，建模过程中严格遵循牵引主销的相关行业标准，首先锁定核心安装边界：锁止轴段的直径匹配1016型半挂车对应鞍座的锁止尺寸公差，保证锁止间隙控制在0.2-0.5mm区间，间隙过小会导致转向卡滞、磨损加剧，间隙过大则会带来行驶过程中的冲击异响，甚至出现脱销风险。法兰盘的外径尺寸覆盖牵引板上的安装孔分布圆，保证每个紧固螺栓的压紧力均匀分布在牵引板接触面上，避免局部压应力过大导致牵引板变形。整体高度尺寸匹配半挂车牵引板的标准厚度，保证锁止轴段伸出牵引板下表面的长度符合鞍座的锁止行程要求，既不会因为伸出长度不足导致锁止不到位，也不会因为伸出过长在车辆大角度俯仰时与鞍座本体发生干涉。

　　在结构细节处理上，所有的棱边位置都做了圆角过渡，没有尖锐的应力集中点，这一点对于承受交变载荷的牵引部件尤为关键——根据实际运维数据，主销的失效案例中有超过六成是从棱边的微裂纹开始扩展的。法兰盘与牵引板的贴合面做了平面度要求，平面度公差控制在0.1mm以内，保证装配后两者完全贴合，不会出现局部间隙导致螺栓受剪。锁止轴段的圆柱度公差控制在0.05mm以内，保证与鞍座锁钩的接触均匀，避免局部偏磨。建模过程中还同步考虑了维护便利性，主销的外露表面没有复杂的凹槽结构，日常检查时可以很方便地观察表面磨损量、裂纹情况，当锁止轴段的磨损量超过1mm时即可直接更换，不需要对牵引板做额外加工。

　　从安装适配性来看，该主销的安装孔位完全匹配kz1016型半挂车牵引板的预制孔位，不需要现场扩孔或者焊接，直接通过螺栓紧固即可完成装配，大幅降低了挂车生产和维修环节的装配难度。在实际运行中，该主销可以适应公路货运的各种复杂路况，包括高速公路的匀速行驶、国道的频繁加减速、非铺装路面的颠簸冲击，以及场站内部的大角度转向掉头，铰接部位的摆动角度可以满足半挂车与牵引车之间±90度的转向需求，以及±8度的俯仰摆动需求，完全覆盖常规半挂车的运行工况边界。
