多类型管路连接接头结构设计方案

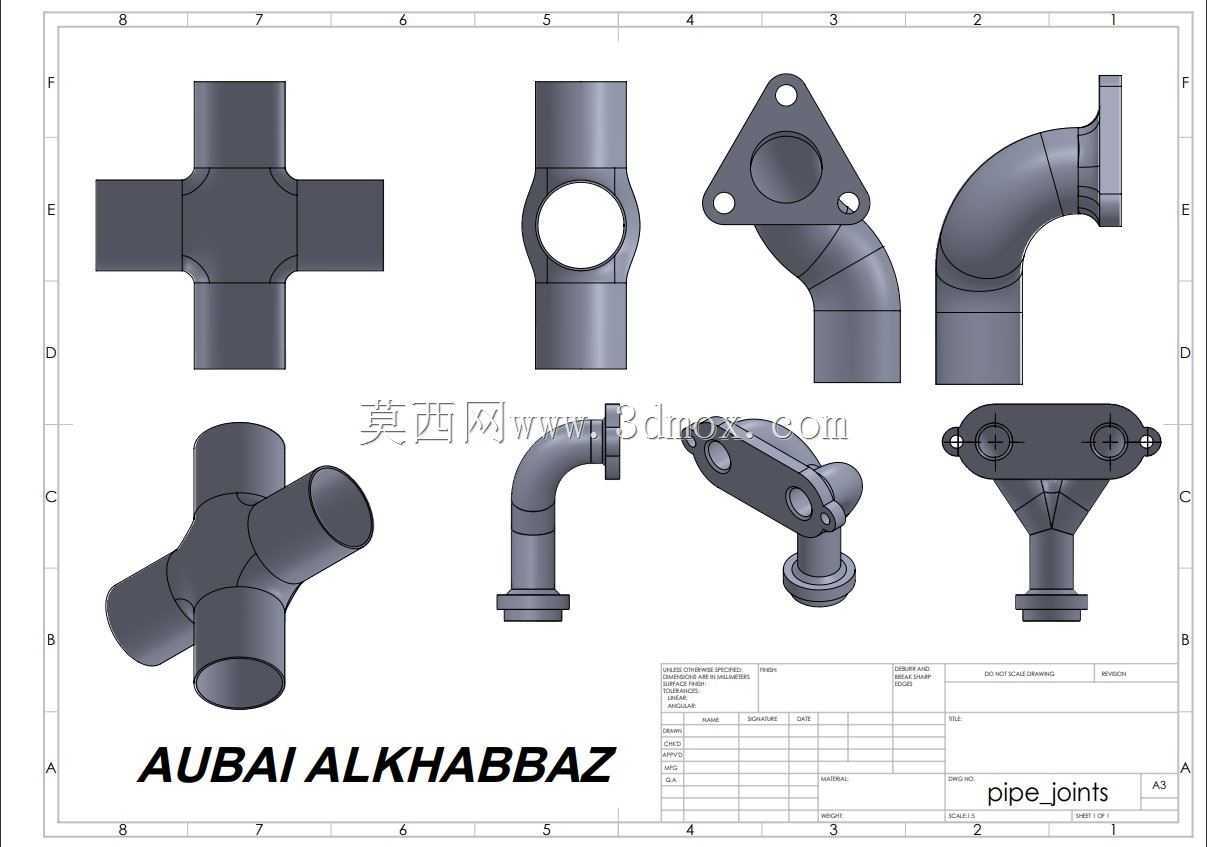

　　在流体输送系统的搭建过程中，管路连接件是决定整个管网可靠性、流道通畅性的核心基础部件，不同走向、不同管径、不同连接形式的管路交汇，都需要匹配对应结构的接头来完成过渡，避免流道突变带来的压损激增、介质紊流、密封失效等常见工程问题。本次呈现的多款管路接头，覆盖了正交四通、带观察口直通、弯角法兰接头、90°弯接头、斜角三通、带安装座弯头等多种常用结构，能够适配液压系统、润滑管路、冷却循环系统、低压流体输送管网等多场景的管路排布需求。从结构设计逻辑来看，所有接头的流道过渡位置均采用了圆弧顺滑过渡处理，没有直角锐边结构，能够最大程度降低介质流经接头时的局部阻力损失，减少介质内杂质在转角位置的淤积概率，尤其适用于带有微小固体颗粒的润滑介质、

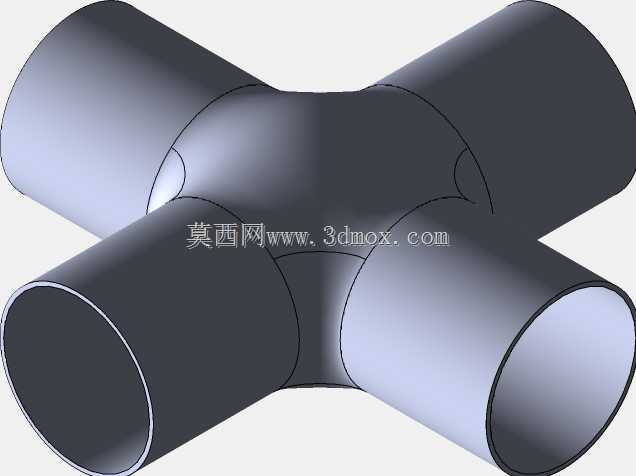

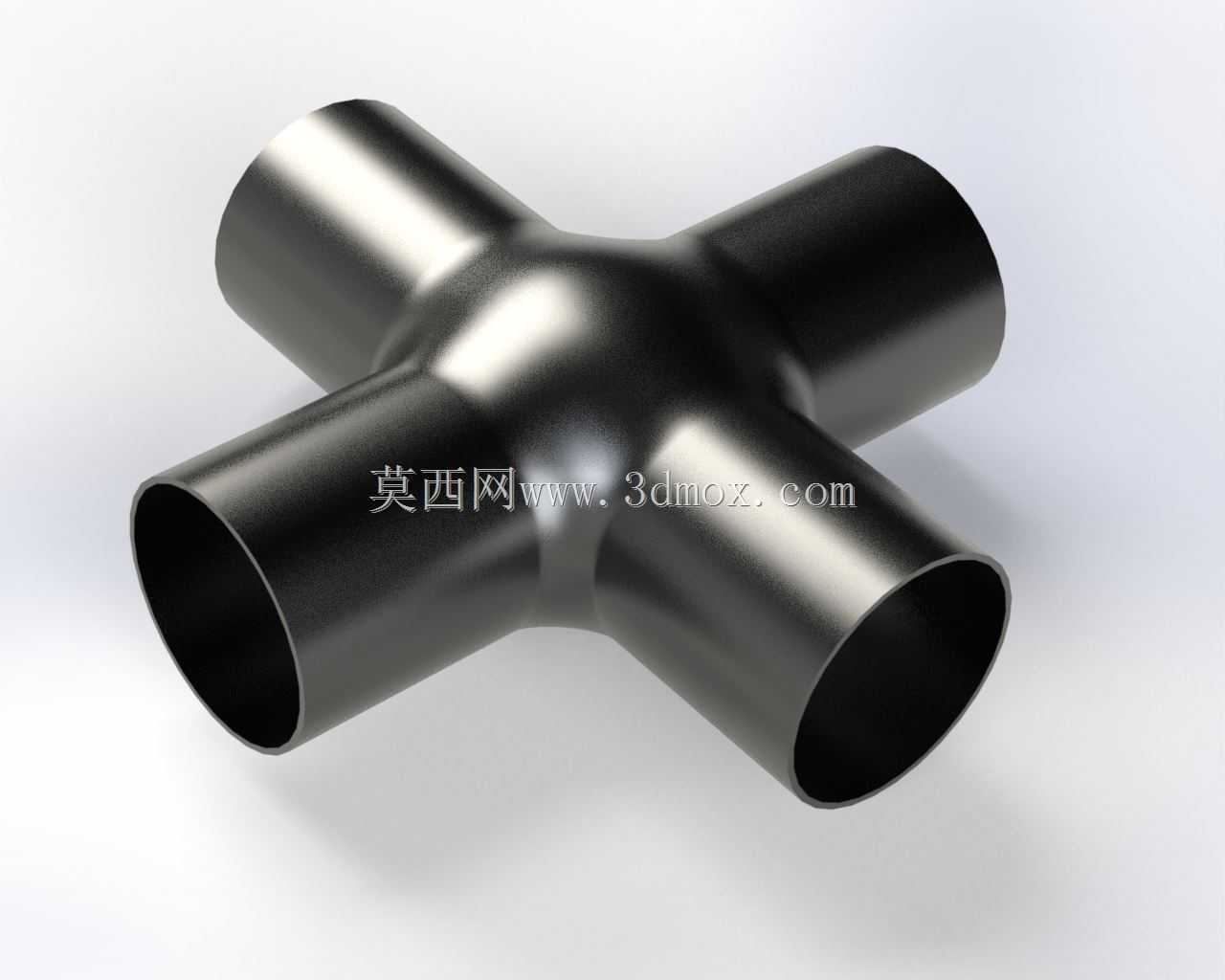

　　冷却介质输送场景，长期运行也不会出现流道堵塞问题。针对不同的安装边界，各接头的连接结构做了差异化设计：正交四通接头四个接口的轴线处于同一平面且互为90°垂直，接口端面预留了标准管螺纹的加工余量，能够直接同标准规格的输送管路旋接，适用于管路十字交汇的节点位置，四个接口的同轴度、垂直度公差控制在0.05mm以内，安装后不会出现管路别劲、密封面错位的问题。带观察口的直通接头在管身中部预留了透明视窗的安装位，能够直接观察管路内部介质的流动状态、杂质含量，多用于需要实时监控介质状态的润滑系统、冷却循环回路，视窗位置的密封槽采用了矩形密封圈槽设计，密封压缩量控制在合理区间，既不会出现密封圈压溃失效，也不会因为压缩量不足导致介质渗漏。

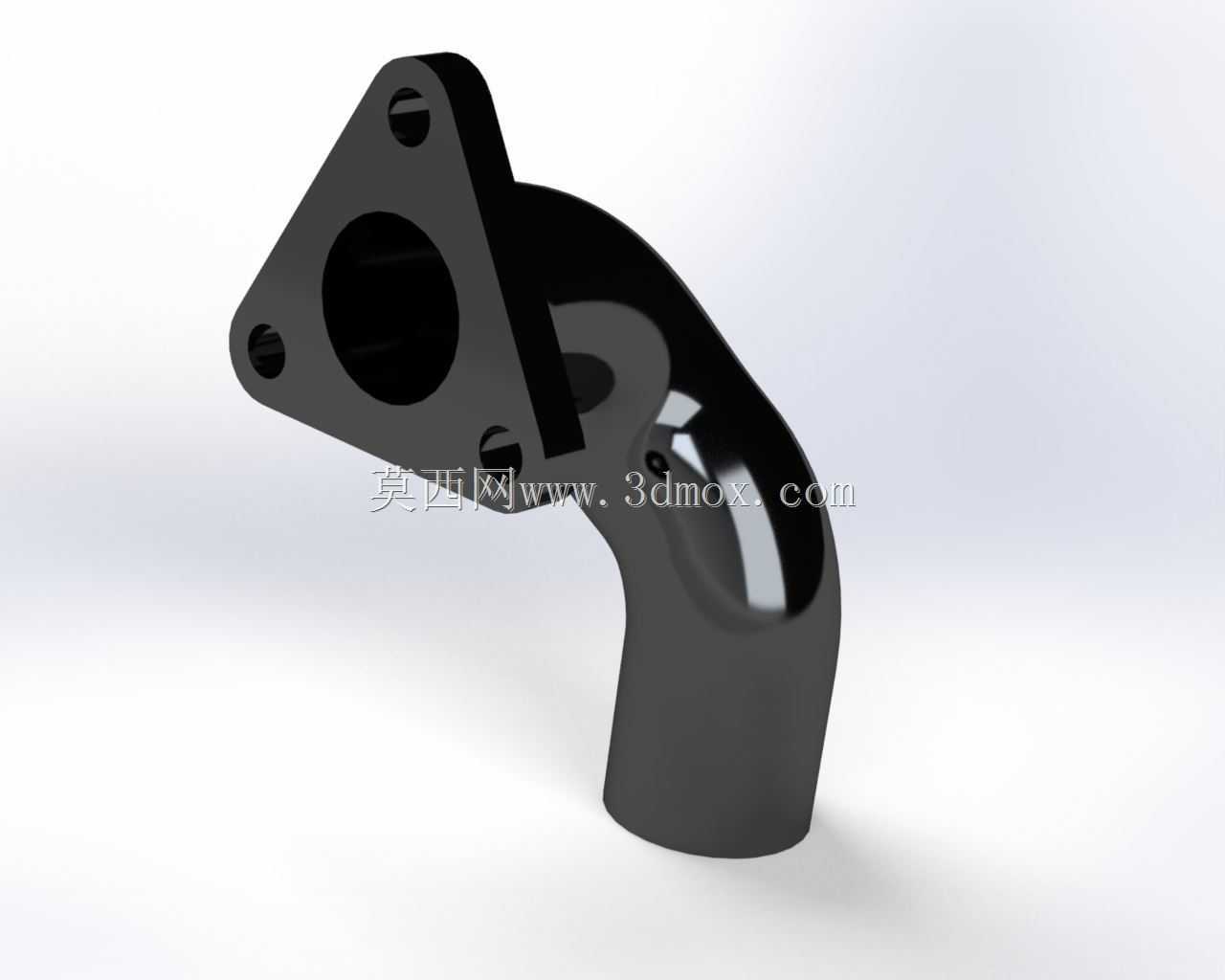

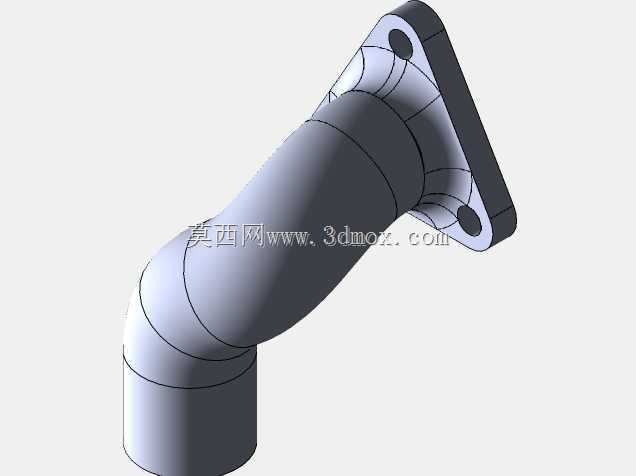

　　带三角法兰安装座的弯角接头，法兰面设置了三个均匀分布的安装孔，能够直接通过螺栓固定在设备壁板、阀块安装面上，弯角段的弯曲半径经过流道仿真优化，介质流经时的压损比同规格直角弯头降低30%以上，法兰密封面设置了凸台定位结构，安装时能够自动对准密封位，不需要反复调整位置。90°弯接头分为两种结构形式，一种是两端均为插管式结构，适用于软管管路的直角转向连接，接头端部设置了防脱环槽，配合管箍使用能够承受1.6MPa的工作压力不会脱落；另一种是一端带法兰安装位、一端为管螺纹接口的结构，多用于设备外壁的管路引出位置，安装后弯管段的朝向可以根据管路排布需求调整，适配不同的走线方向。斜角三通接头的三个接口轴线呈空间分布，而非平面正交结构，

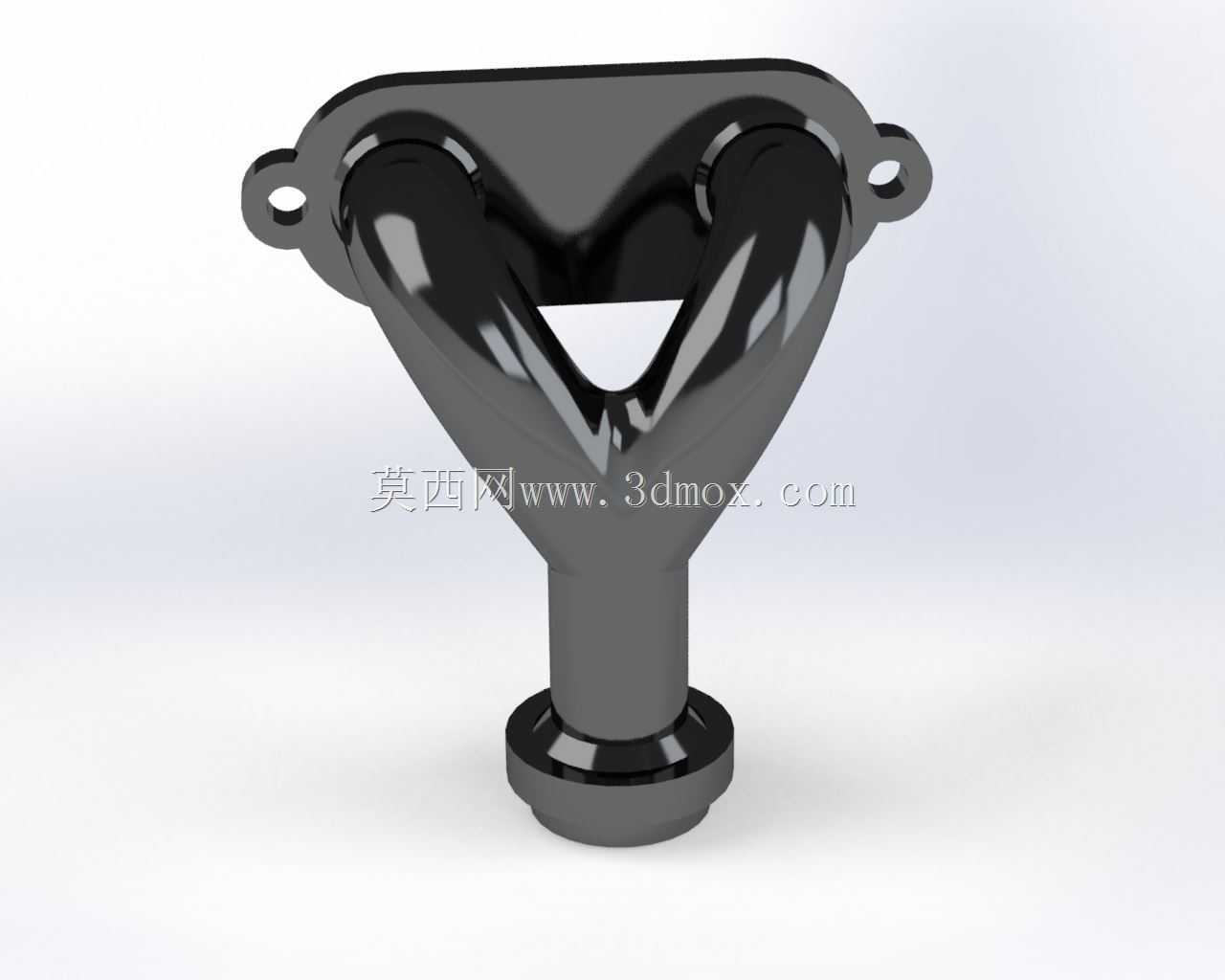

　　能够适配空间走向复杂的管路交汇场景，避免管路出现强行弯折导致的通径缩小、寿命缩短问题，三个接口的壁厚经过强度校核，在额定工作压力下的安全系数达到4倍以上，能够承受常规的液压冲击、水锤冲击不会出现开裂变形。带安装座的弯头结构在弯管下方设置了圆柱形安装固定座，座体上预留了螺栓安装孔，能够在管路中段位置做固定支撑，避免长管路运行过程中出现振动磨损、接头松动的问题，安装座与管身的连接位置采用了加强筋过渡，能够承受管路振动带来的交变载荷，长期运行不会出现焊缝断裂、连接松动的问题。所有接头的外形尺寸均遵循通用管路配件的安装边界规范，接口规格匹配常用的工程管路通径，不需要额外做变径处理就能够直接接入现有管网，安装时的操作空间预留充足，使用常规扳手就能够完成拧紧操作，不需要特殊的专用工装。在密封结构设计上，所有接头的连接端面都预留了标准密封件的安装位置，既可以适配O型圈端面密封，也可以适配螺纹密封胶、生料带的螺纹密封形式，能够满足不同压力等级、不同介质特性的密封需求，针对腐蚀性介质的使用场景，只需要更换对应材质的坯件加工，不需要调整整体结构尺寸，就能够直接适配化工管路、腐蚀性流体输送的需求。从建模细节来看，所有结构的倒角、退刀槽、密封槽尺寸都符合机械加工的工艺要求，不存在无法加工的倒扣、锐角结构，既可以采用金属棒料机加工成型，也可以采用注塑、铸造成型工艺批量生产，加工工艺性良好，适合批量配套设备生产使用。
