CA6140车床配套方形机加工结构件

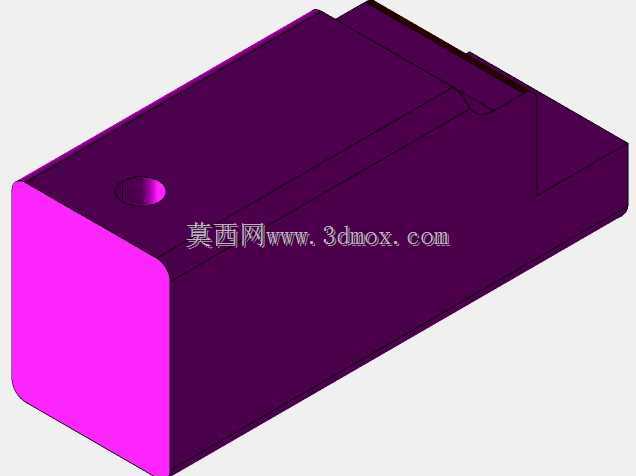

　　在普通卧式车床的日常加工作业场景里，这类方形结构件常作为刀架侧的定位挡块或是溜板箱旁的行程限位基座使用，安装位置紧邻床身导轨的侧基准面，日常作业中需要持续承受刀架快速移动带来的刚性碰撞，同时还要耐受切削过程中飞溅的切屑冲刷与切削液的长期腐蚀，因此结构设计上优先保证了安装面的平面度与整体的结构刚性。从结构细节来看，该零件主体采用规整的长方体构型，其中一个端面做了圆弧过渡处理，避免安装时与相邻的溜板箱凸起结构产生运动干涉，顶面预留的圆形沉孔用于安装内六角紧固螺钉，沉孔深度刚好可以容纳螺钉头部，保证安装后螺钉端面不超出零件上表面，不会对刀架的往复移动造成剐蹭。设计过程中首先确定的是与床身贴合的安装基准面，该面的粗糙度要求控制在Ra1.

　　6以内，保证安装后零件不会因为贴合面存在间隙而在长期碰撞中出现松动偏移，零件的整体长度方向与床身导轨的走向保持平行，安装时需要靠百分表打表校正侧面与导轨的平行度，误差控制在0.02mm以内才能保证限位位置的准确性。从安装边界来看，零件的总宽度不超过床身侧安装槽的有效宽度，安装时不需要额外对床身进行二次加工，直接利用床身上原有的T型槽即可完成固定，圆弧过渡端的半径尺寸经过反复校核，刚好避开溜板箱移动时的最外轮廓轨迹，即使刀架移动到最大行程位置，也不会与该零件发生剐蹭。零件的非安装面没有做过高的精度要求，只需要去除加工毛刺即可，这样可以在保证使用性能的前提下降低加工成本，顶面的沉孔位置距离零件侧边的尺寸经过精确计算，保证紧固螺钉锁紧后，

　　零件的压紧力均匀分布在整个安装面上，不会出现局部翘起的问题。在实际加工该零件的过程中，首先采用铣床完成六面的粗加工，留0.2mm的精加工余量，之后通过平磨完成基准面的精加工，保证平面度要求，最后在钻床上完成沉孔的加工，加工过程中需要注意沉孔的同轴度，避免螺钉安装时出现偏斜。这类结构件虽然外形简单，但在车床的作业过程中起到的作用十分关键，一旦出现松动或者位置偏移，很容易导致刀架超程碰撞，损坏导轨或是刀具，因此在设计时除了考虑结构本身的强度，还在零件的侧面预留了顶丝孔，安装完成后可以通过顶丝进一步锁紧，防止零件在长期振动中出现位置偏移。零件的边角处都做了小尺寸的倒角处理，一方面是去除加工产生的锐边，避免安装调试时划伤操作人员，

　　另一方面也可以减少切屑在零件边角处的堆积，方便日常的清理维护。在不同的加工场景下，这类结构件还可以通过更换不同厚度的调整垫片来改变限位的位置，适配不同长度工件的加工作业需求，不需要重新制作新的限位块，具备一定的通用性。
