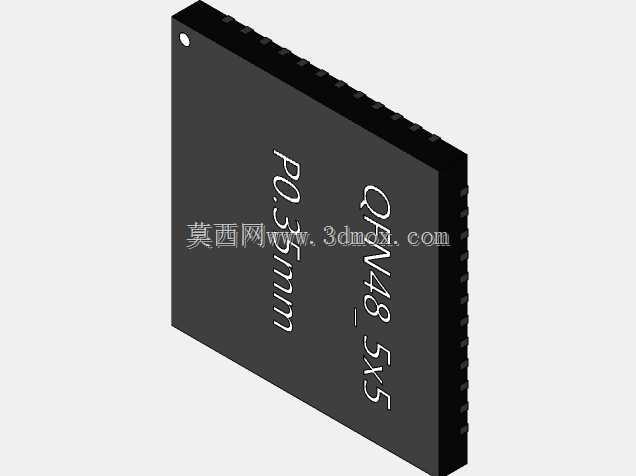

QFN48封装芯片三维结构设计

　　在消费电子、工业控制、通信设备的电路板设计环节，QFN封装器件的三维建模准确性直接决定了PCB Layout阶段的干涉检查、钢网开孔设计、SMT贴片工艺仿真的可靠性，这款QFN48带外露散热焊盘的封装结构，是当下高密度集成电路里应用极广的表贴器件封装形式。做这类封装建模的时候，首先要明确实际生产中的安装边界：本体尺寸5x5mm，引脚间距0.35mm，底部外露散热焊盘尺寸3.7x3.7mm，这些尺寸不是随便标注的数值，每一个公差都要匹配SMT产线的贴片精度要求——引脚宽度、引脚伸出本体的长度、散热焊盘与周边引脚的安全间距，都要严格对应JEDEC封装标准，否则做出来的模型导入PCB设计软件后，要么出现焊盘与引脚对位偏差，要么在结构干涉检查时误报，给后续生产埋下隐患。

　　很多刚接触电子结构建模的工程师容易忽略QFN封装的细节特征：比如本体一角的定位标记，这个1mm左右直径的凹点是SMT贴片时的视觉对位基准，建模时如果漏做或者位置偏移，会直接影响产线视觉识别的良率；还有引脚的成型角度，QFN的引脚是在封装本体侧面底部向内微收的，不是垂直于本体侧壁的直边，这个微小的角度设计是为了缓解贴片后热胀冷缩带来的应力，避免引脚脱焊，建模时如果把引脚做成直壁结构，后续做焊点可靠性仿真时，应力分布结果会和实际情况差很多。

　　从应用场景来看，这款48引脚的QFN封装，大多用来承载微控制器、电源管理芯片、高速接口转换芯片这类引脚数中等、对散热有一定要求的集成电路，底部的外露散热焊盘不是摆设，它是直接和芯片内部的晶圆衬底相连的，建模时要明确这个焊盘是和PCB上的散热过孔阵列直接焊接的，所以模型里这个面的平面度特征也要体现出来，不能做成和本体其他面一样的粗糙质感，要对应实际封装金属散热面的平面度要求，方便后续做热仿真的时候设置正确的接触热阻。

　　建模过程中还要考虑不同设计环节的使用需求：做结构堆叠检查的时候，工程师需要知道器件的最大高度，也就是封装本体的厚度，这个尺寸决定了它和上方屏蔽罩、外壳结构件的安全间隙；做SMT工艺仿真的时候，需要准确的引脚共面度特征，也就是所有引脚底部平面的高度差，这个参数直接影响锡膏印刷后的焊接良率，所以模型里引脚的底面不能做成完全齐平的理想平面，要预留符合工业标准的共面度公差特征；做钢网设计参考的时候，引脚的宽度、长度尺寸要和实际封装的引脚焊端尺寸完全一致，这样导出的二维图才能直接用来核对钢网开孔的尺寸比例，避免出现锡量过多导致的桥接，或者锡量不足导致的虚焊。

　　很多人觉得芯片封装建模就是画个方块加几个引脚，其实真正能用到生产环节的模型，每一个尺寸都要对应实际供应链的物料规范：比如引脚的间距0.35mm属于细间距QFN范畴，对应的PCB焊盘宽度、焊盘长度、焊盘之间的阻焊桥宽度，都要和模型里的引脚位置一一对应，建模时如果把引脚中心距偏差了0.05mm，后续做出来的PCB焊盘就会偏移，批量生产时的焊接良率会大幅下降。还有本体的边角特征，实际QFN封装的四个角不是尖锐的直角，是有微小的注塑圆角的，这个圆角虽然尺寸很小，但在做高密度电路板的器件布局时，这个圆角决定了相邻器件之间的最小安全距离，要是把边角做成直角，布局时算出来的安全间隙会比实际需要的大，浪费宝贵的板上空间，要是间隙留小了，实际物料贴上去就会和旁边的器件发生物理干涉。

　　另外，这款封装的外露散热焊盘，在建模时还要注意它和周边引脚的绝缘间距，这个间距要满足安规要求，在高压应用场景下，这个间距决定了散热焊盘和引脚之间的爬电距离是否符合标准，所以模型里不能把散热焊盘做的太大，边缘要和引脚内侧保持规定的绝缘间隙，方便硬件工程师在做高压设计时直接参考模型核对安规距离。还有封装本体的材质特征，模型里的本体是黑色环氧塑封料，表面是哑光质感，引脚和散热焊盘是镀锡或者镀镍钯金的金属质感，这些外观特征不是为了好看，是为了在做整机结构的可视化渲染时，能准确区分不同材质的器件，方便结构评审的时候快速识别器件类型，也能在做装配动画的时候更贴近实际产品的外观效果。

　　在实际的设计流程里，这类封装三维模型的使用频率非常高：硬件工程师做器件选型的时候，可以直接把模型导入PCB软件，核对封装尺寸是否和选用的芯片 datasheet 一致，避免买错封装物料；结构工程师做整机堆叠的时候，可以把模型放到电路板的对应位置，检查器件高度是否和外壳、屏蔽罩、其他结构件发生干涉；工艺工程师做SMT产线编程的时候，可以参考模型的定位标记位置，设置视觉相机的识别参数；热设计工程师做整机热仿真的时候，可以根据模型里的散热焊盘尺寸，设置正确的散热路径参数，仿真芯片工作时的温度分布。所以一个准确的QFN封装三维模型，不是一个简单的外观展示件，是贯穿电路设计、结构设计、工艺制造、热设计全流程的基础参考数据，每一个尺寸细节的准确性，都会影响最终产品的设计效率和生产良率。
