带磁性盖的ESP板与DHT22墙面固定外壳

　　这款壁挂式外壳主要面向室内环境监测点位的硬件部署场景，在智能家居、小型工位环境数据采集、实验室温湿度定点监测等场景中，常需要将ESP主控板与DHT22温湿度传感器固定在垂直墙面上，既要避免线路拉扯导致的板件移位，也要兼顾后期维护时的拆装便捷性，传统的螺丝固定外壳每次调试传感器都需要拧下多颗紧固件，反复拆装容易造成墙面安装孔松动，也会拉长现场调试的耗时。设计时优先考虑了安装边界的适配性，外壳整体采用薄型方正结构，贴墙侧做了平整的贴合面，可通过背胶或者预埋膨胀螺丝的方式固定在乳胶漆、瓷砖、金属柜体等多种垂直基面，安装后整体突出墙面的厚度控制在较低范围，不会在通行区域形成突兀的凸起，避免日常走动时发生磕碰。

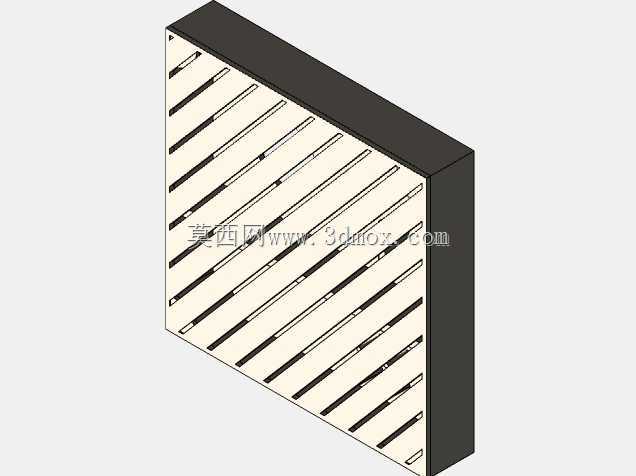

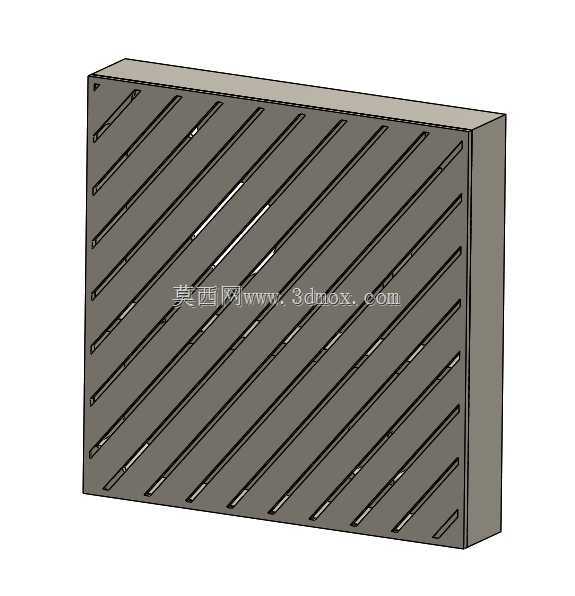

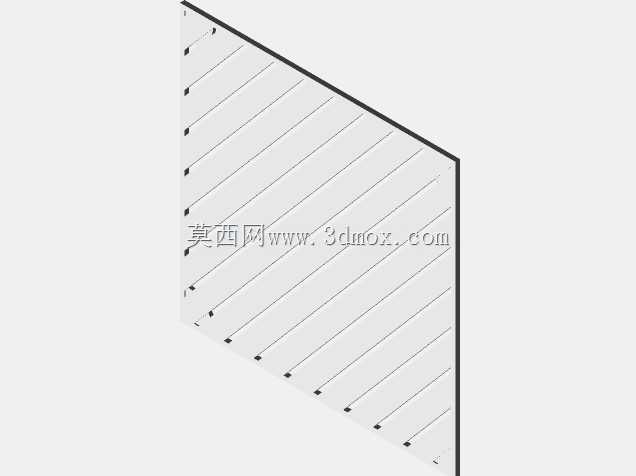

　　外壳正面的斜向格栅结构是功能设计的核心部分，格栅的间隙经过尺寸校核，既可以保证外部空气顺畅流通到DHT22传感器的感应部位，避免封闭壳体造成的温湿度检测数据滞后、数值偏差，又能阻挡大颗粒灰尘、日常飞溅的水渍直接接触电路板，降低电子元件积灰受潮的故障概率。格栅的倾斜角度做了专门优化，从正面直视无法直接看到内部的电路板与接线，兼顾了安装后的视觉整洁度。磁性盖的设计是这款外壳的差异化特点，盖体与壳体主体通过内嵌的磁体实现吸合固定，不需要额外设置卡扣或者螺丝结构，当需要对ESP板进行程序烧录、接线调整或者传感器校准的时候，只需要稍用力即可取下盖板，操作完成后对准位置即可自动吸合复位，相比传统卡扣结构，不存在长期使用后卡扣疲劳断裂的问题，

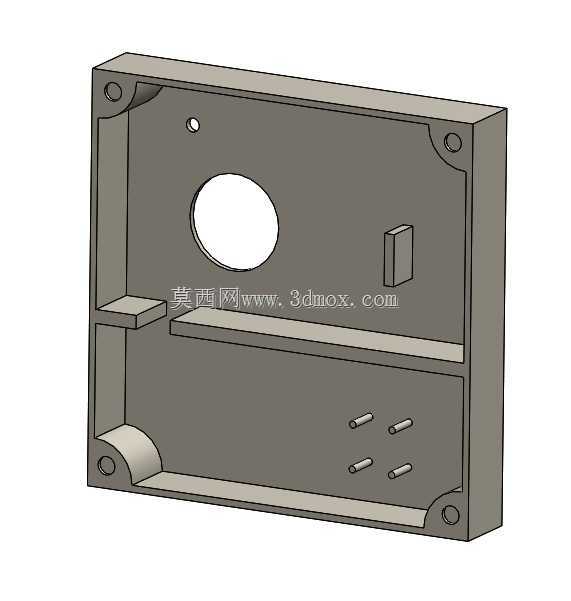

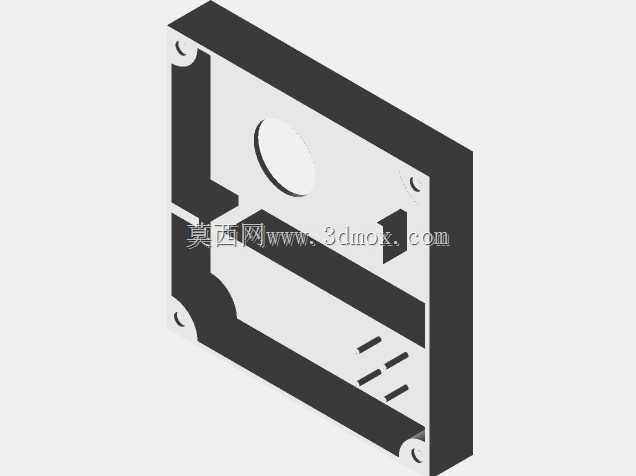

　　也不会因为卡扣公差导致盖板盖合不严的情况。壳体内部做了对应板件的定位卡槽，ESP板与DHT22传感器可以直接卡入预设的槽位，不需要额外打胶或者用螺丝固定板件，卡槽的尺寸按照常用的Wemos D1版型与DHT22模块的实际外形做了公差预留，既可以保证板件卡入后不会在壳体内晃动，也不会因为尺寸过紧导致板件拆装困难。内部走线空间做了合理规划，在壳体的侧边预留了走线缺口，传感器的接线、供电线路可以从缺口处规整引出，避免线路被盖板挤压造成绝缘层破损。壳体的壁厚按照常规FDM3D打印的工艺要求做了统一设定，既保证打印完成后壳体有足够的结构强度，日常拿取、拆装不会发生变形断裂，也不会因为壁厚过大造成打印材料的浪费，同时控制了整体重量，

　　降低对墙面固定强度的要求。在实际使用场景中，这类壁挂外壳可以部署在办公室、机房、仓储区域的墙面上，持续采集对应点位的温湿度数据，通过ESP板的无线功能将数据上传到监测平台，磁性盖的设计让日常巡检时的设备状态检查变得十分便捷，不需要携带额外工具即可完成开盖检查，平整的外观也能适配多数室内装修风格，不会破坏墙面的整体视觉效果。设计过程中也充分考虑了打印的易用性，壳体主体不需要添加支撑结构即可完成打印，盖板部分的结构也做了打印方向优化，避免出现大面积悬空结构，降低普通用户自行打印的门槛，打印完成后只需要将磁体压入预设的安装孔，再将电路板卡入卡槽即可完成组装，不需要额外的粘接或者紧固件装配。
