多旋翼垂直起降载人飞行器结构设计

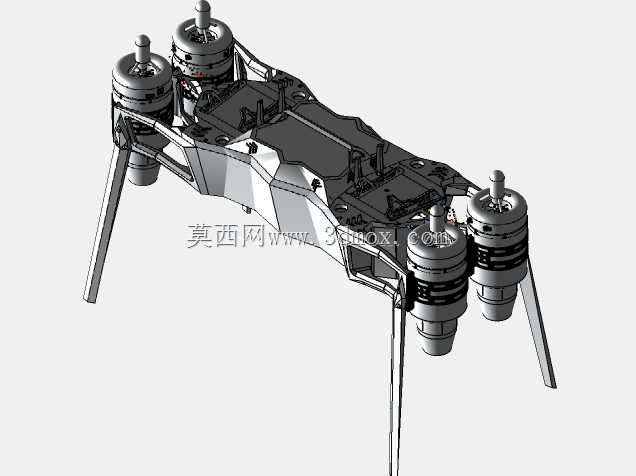

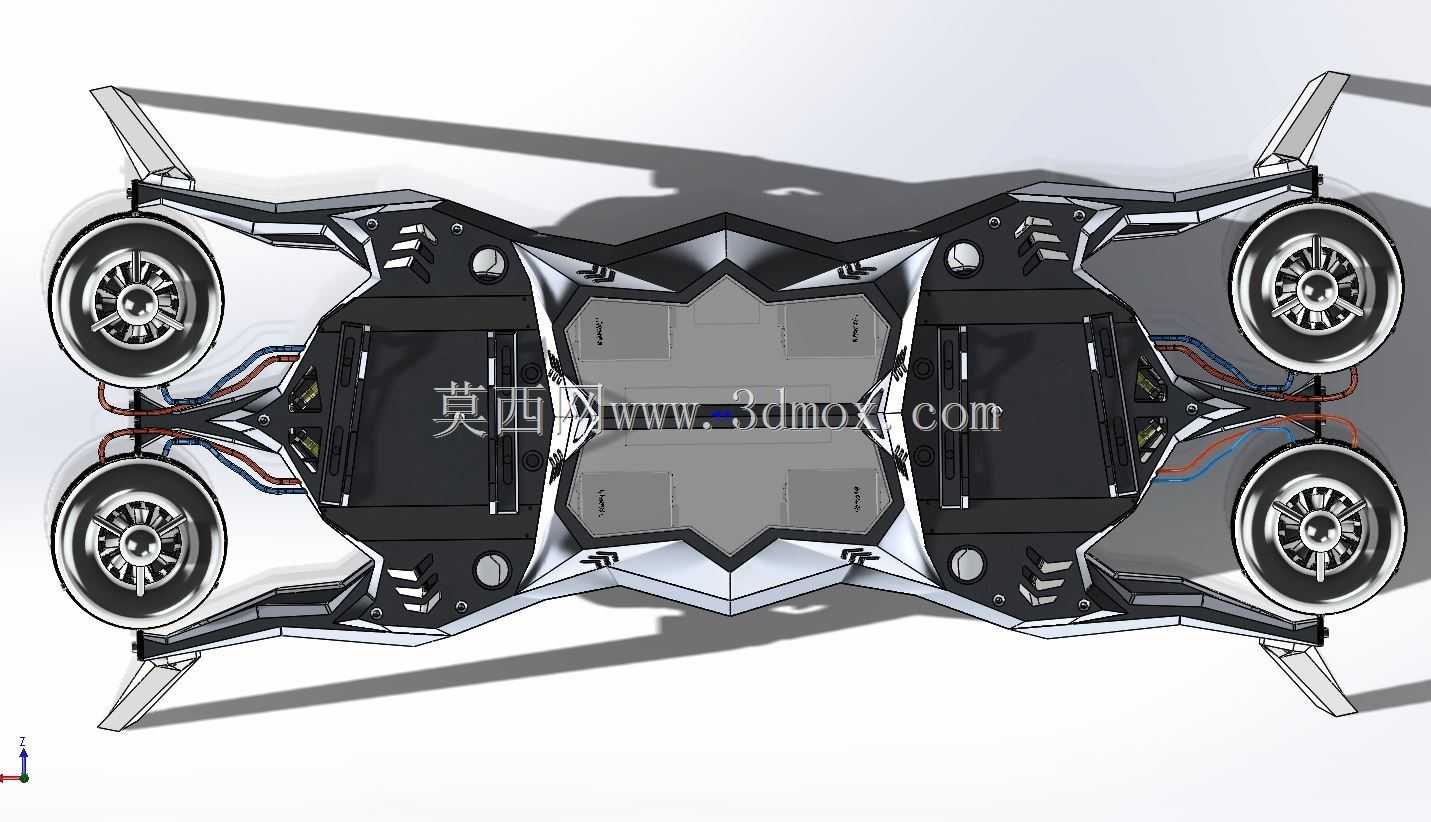

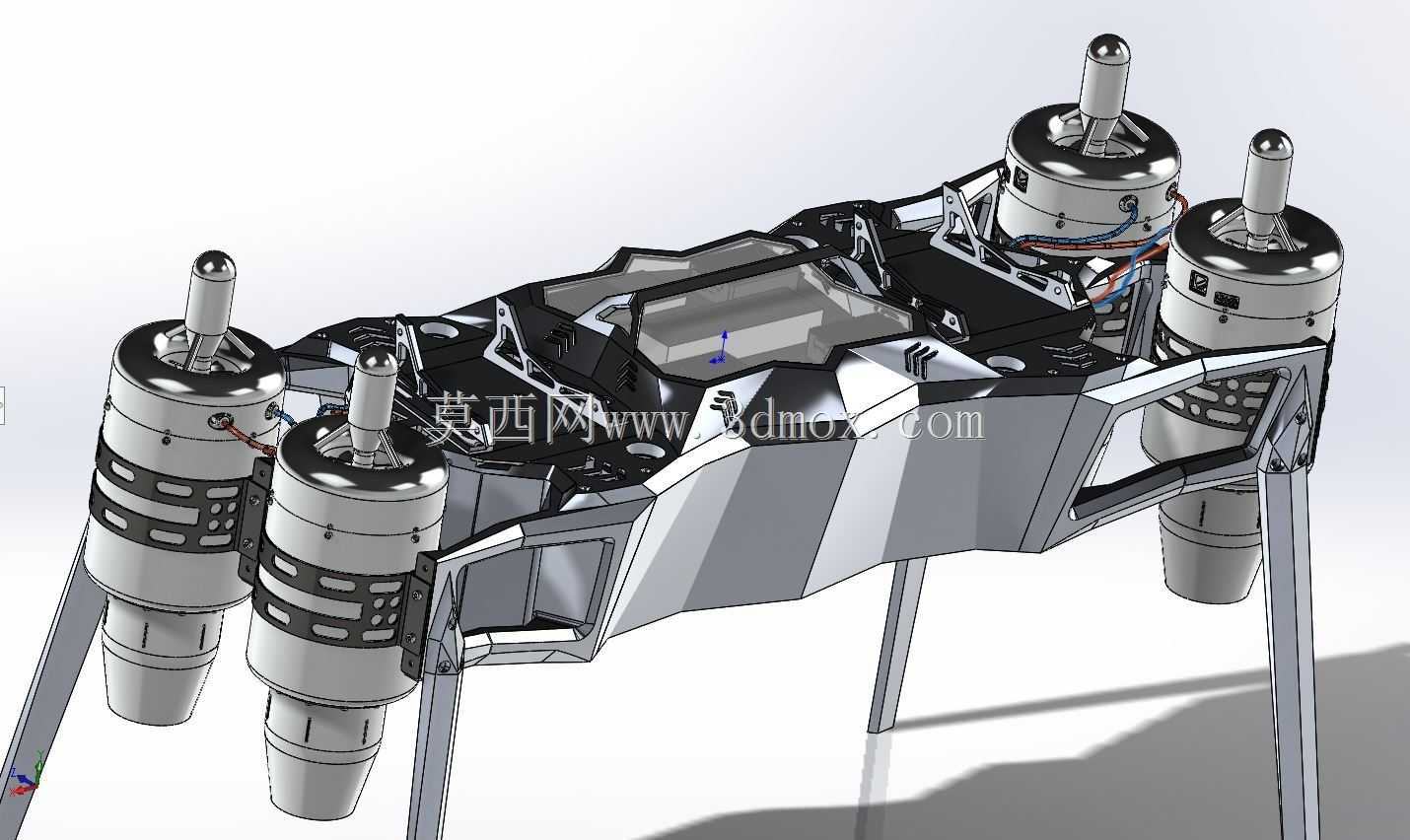

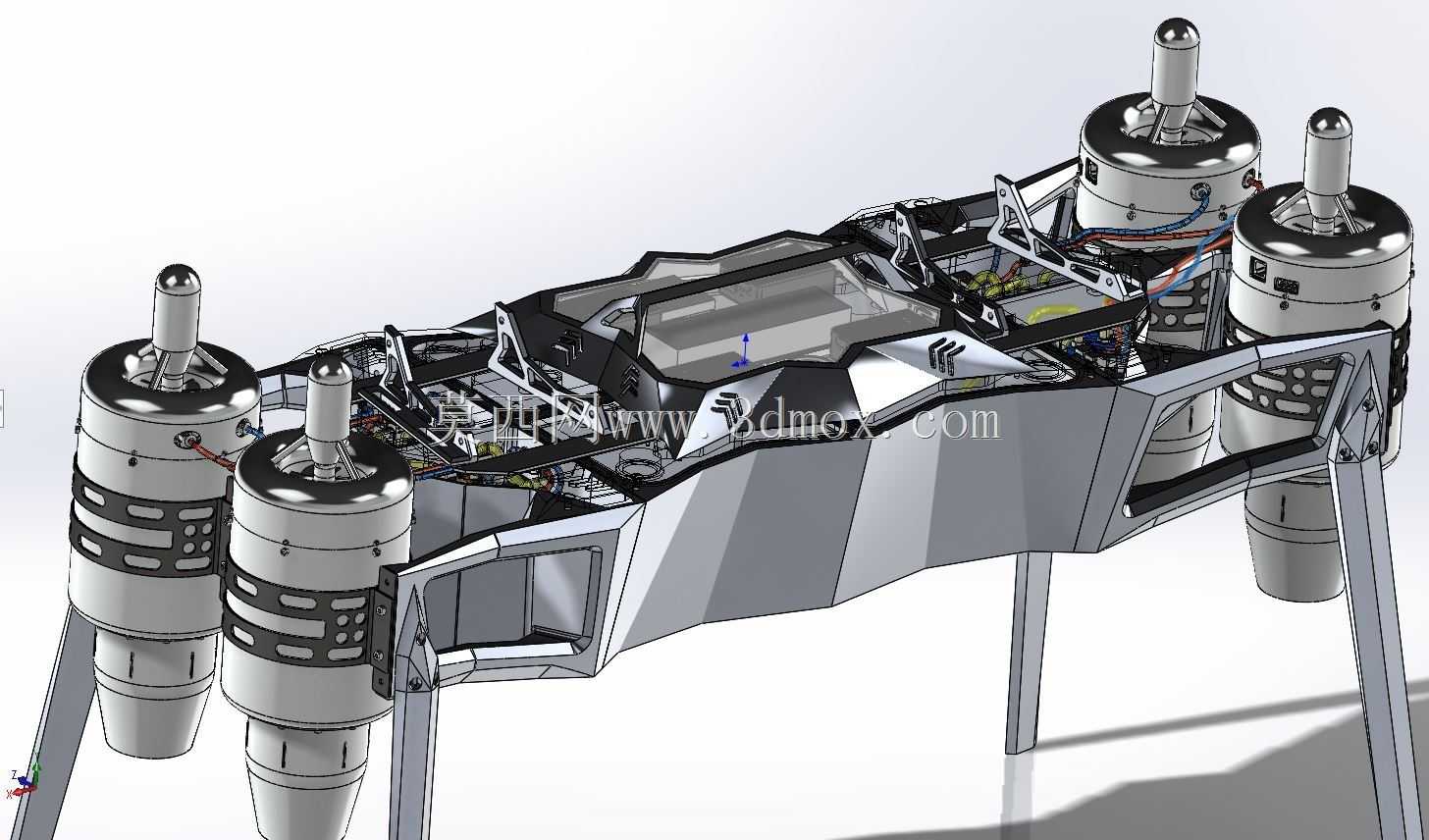

　　这套多旋翼垂直起降载具的结构设计，核心瞄准城市低空短途通勤、复杂地形应急投送两类场景，区别于消费级航拍无人机的轻量化思路，整体结构围绕载人载荷的可靠性、冗余度展开设计。从结构布局来看，四组独立动力舱沿机身中轴线对称分布，每个动力舱采用独立的承力筒结构，筒身预留了动力线缆、燃油管路（若采用油电混合方案）的走线空间，舱体与机身主框架的连接点采用多螺栓组铰接设计，可在单组动力出现异常时，通过其余三组动力的差速调整维持姿态稳定，避免单节点失效引发整体结构失稳。机身主框架采用镂空桁架式结构，在保证纵向抗弯、抗扭刚度的前提下，尽可能降低结构自重，框架中部预留了乘员舱、航电系统、能源模块的安装空间，乘员舱区域的框架做了局部加强，

　　采用蜂窝夹层填充的承力结构，可在发生硬着陆时吸收冲击能量，保护舱内人员安全。起落架采用四点式细长支腿设计，支腿与主框架的连接位置设置了阻尼缓冲结构，支腿末端预留了防滑脚垫的安装接口，可在不平整的野外场地、城市楼顶平台完成起降，支腿的长度经过匹配计算，保证动力舱的下洗气流不会直接冲刷地面扬起的杂物损伤桨叶，同时避免起降过程中机身底部与地面障碍物发生剐蹭。动力舱的顶部预留了旋翼安装座，安装座的同轴度公差控制在0.02mm以内，可降低旋翼高速旋转时的振动传导，每个动力舱的外壁设置了散热鳍片结构，可在动力系统持续高功率输出时，通过飞行过程中的迎面气流完成被动散热，无需额外加装散热风扇增加结构重量。机身侧面的蒙皮采用快拆式设计，

　　通过卡扣与主框架连接，日常维护时无需拆卸整体结构，即可快速完成航电线路检查、能源模块更换、动力系统检修等操作，蒙皮表面做了流线型修型，可降低前飞过程中的空气阻力，提升巡航阶段的能源利用效率。从安装边界来看，整机横向最大尺寸控制在常规小型直升机起降场的允许范围内，可直接利用现有城市高架楼顶、应急救援场地的起降设施，无需额外改造场地；纵向高度在起落架完全展开状态下，可满足普通民用运输车辆的装载要求，转场运输时无需拆解核心结构，仅需拆卸旋翼桨叶即可完成固定。结构设计过程中，所有承力节点的载荷均按照1.5倍的最大起飞重量做了冗余校核，连接螺栓的剪切强度、拉伸强度均满足航空结构件的安全系数要求，框架的焊接位置做了去应力处理，

　　避免长期飞行过程中应力集中引发结构疲劳开裂。能源模块的安装舱位于机身重心位置，可在燃油消耗或者电池放电过程中，尽可能降低重心偏移对飞行姿态控制的影响，舱体设置了防火隔离层，可在能源模块出现异常时阻断火势蔓延至乘员舱。航电系统的安装位设置在乘员舱前方的设备舱内，设备舱做了电磁屏蔽处理，避免动力系统的电调信号干扰飞控系统的传感器采集精度，所有传感器的安装基准面均与机身水平基准面校准，保证姿态数据采集的准确性。
