带螺旋桨的行星齿轮组动力传输结构

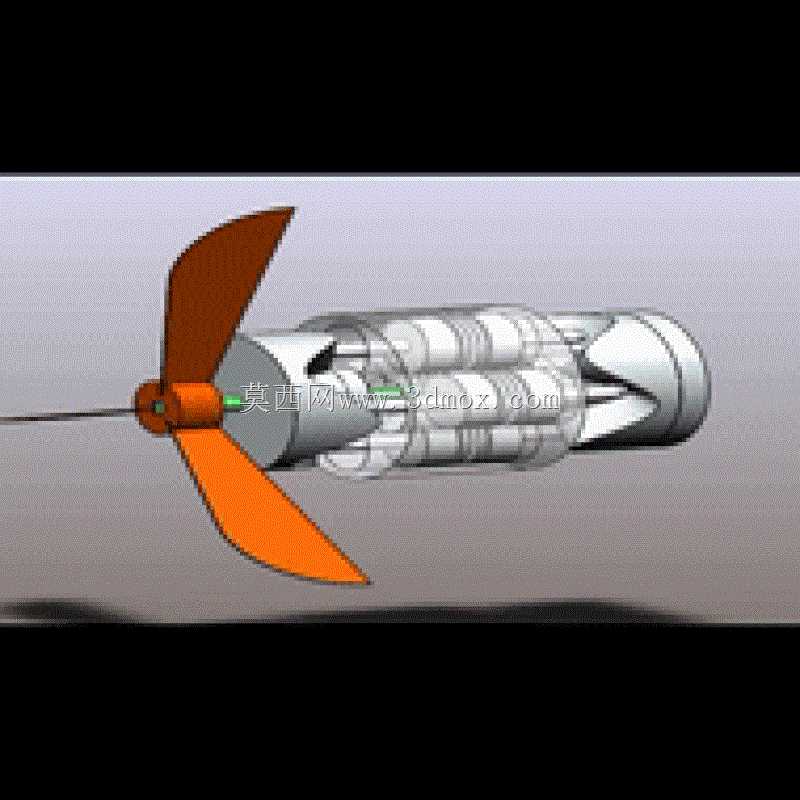

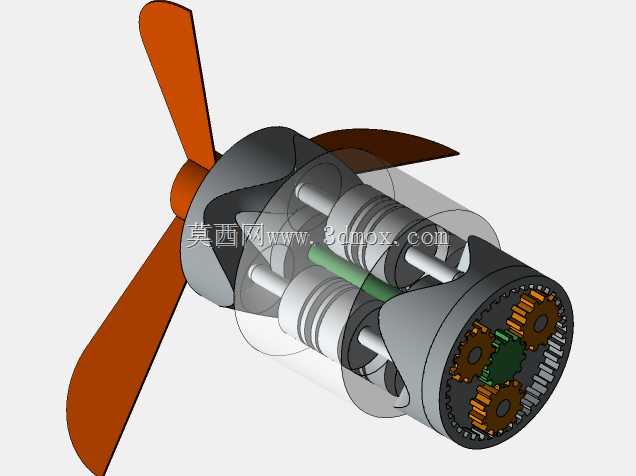

　　这套带前置螺旋桨的行星轮系动力结构，核心适配小型航行动力验证、教学演示类场景，也可作为微型流体推进装置的原理样机参考，在高校机械原理课程的轮系传动章节演示、小型航模动力单元选型验证、微型水下推进器原理样机开发环节都能直接作为结构参考。从实际功能逻辑来看，这套结构将动力输入、减速增扭、动力输出三个核心环节整合在同一筒状壳体内，输入端对接动力源后，通过内齿圈、行星轮、太阳轮的配合实现固定传动比的扭矩输出，最终将动力传递至前端的螺旋桨构件，完成旋转机械能到流体推力的转换。设计层面没有采用额外的外置减速箱体，而是将行星轮系直接集成在桨叶后方的筒段内，大幅缩短了动力单元的轴向尺寸，轮系的三个行星轮沿太阳轮周向均布，配合内齿圈的啮合约束，

　　运转过程中各轮齿受力均匀，能有效降低单齿承载负荷，相比定轴轮系减速结构，同减速比下的径向尺寸也更紧凑，适配对安装空间有严格限制的小型动力场景。结构的安装边界以筒状壳体的外圆柱面为基准，壳体外壁可直接通过卡箍、抱箍类紧固件固定在载体的安装架上，前端螺旋桨的叶尖旋转轨迹与壳体前端面预留了足够的安全间隙，避免运转过程中桨叶与壳体结构发生刮碰，后端的动力输入接口采用标准轴孔配合形式，可直接对接不同规格的微型驱动电机输出轴，无需额外设计转接结构。从结构细节来看，行星轮的支撑采用销轴直接固定在前端输出端盖上的形式，输出端盖与螺旋桨采用同轴刚性连接，轮系啮合过程中产生的径向力通过端盖的支撑结构直接传递至壳体，避免输出轴承受额外的径向载荷，

　　提升了长时间运转的结构可靠性。壳体部分采用分段式设计，轮系容纳段做了透明可视化处理，在教学演示场景下可以直接观察到内部齿轮的啮合运转状态，直观展示行星轮系的运动逻辑，不需要额外拆解结构就能看到动力传递的完整路径。螺旋桨采用两叶式设计，桨叶的翼型截面做了简化处理，适配原理验证阶段的气动/水动性能需求，不需要复杂的曲面加工就能实现基础的推力输出，降低原理样机的加工制造成本。在实际选型参考过程中，这套结构的轮系参数可以根据目标输出转速、扭矩需求做等比例缩放，行星轮的数量也可根据承载需求调整为4个或更多，适配不同功率等级的动力输入需求，筒状壳体的外径尺寸可根据安装空间的限制做针对性调整，只要保证内部轮系的啮合间隙符合设计要求，

　　就能实现稳定的动力传输。针对不同的应用场景，螺旋桨的材质可选择工程塑料、铝合金或碳纤维复合材料，分别对应教学演示、普通航模、高性能推进装置的使用需求，轮系部分的齿轮可根据负载大小选择pom材质注塑加工或金属材质机加工，平衡制造成本与结构强度。这套结构的设计思路核心是在最小的空间内实现减速增扭与动力输出的功能整合，省去了传统动力单元中减速箱与输出端之间的连接结构，减少了传动环节的功率损耗，同时也降低了整体结构的重量，对于对自重敏感的航空、微型水下设备场景来说，这种集成化的设计能有效提升载体的有效载荷占比。在装配逻辑上，这套结构采用后端装入的装配顺序，先将太阳轮与输入轴连接后装入壳体，再依次装入行星轮组件与前端输出端盖，最后固定螺旋桨构件，整个装配过程不需要复杂的专用工装，普通的机械装配人员就能完成组装，后期维护过程中也可以快速拆解更换磨损的齿轮或桨叶构件，降低全生命周期的使用成本。
