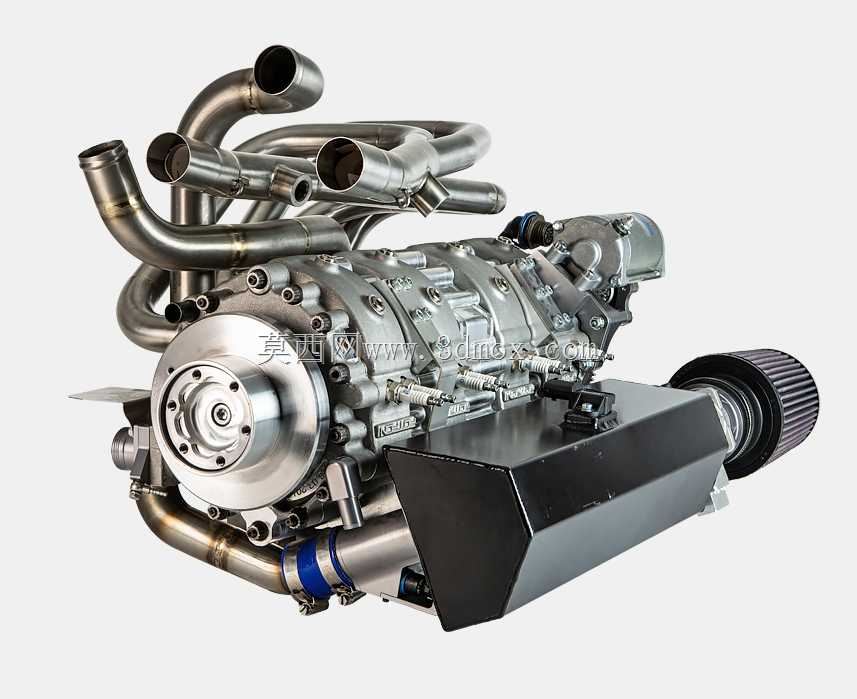

Rotron RT1200-P 200马力四转子汪克尔动力装置

　　这款四转子汪克尔动力装置，核心面向低空无人飞行器、轻型固定翼飞机、小型直升机的动力配套场景，在高海拔飞行、长航时巡航、大载荷挂载的作业场景下，能够稳定输出额定200马力的动力输出，相较于同功率等级的传统往复式活塞航空发动机，其整体自重更低、运转振动幅度更小，高转速区间的动力输出线性度更优，能够适配螺旋桨直驱或者减速传动的不同动力输出方案。从结构设计逻辑来看，该动力装置采用四转子串联的核心布局，转子腔体的冷却流道采用集成式铸铝壳体设计，既保证了高负荷运转下的散热效率，也尽可能压缩了动力核心段的轴向尺寸，外围的排气歧管采用等长不锈钢管弯制焊接成型，每一组排气歧管对应独立的转子排气口，能够精准控制排气脉冲的时序，降低排气背压的同时，

　　也能优化高转速下的排气效率，歧管的弯折角度、安装固定点都经过反复调校，避免与周边的安装附件、机体加强筋产生干涉。进气端集成了节气门体与进气稳压腔，稳压腔的容积经过匹配计算，能够在全转速区间为四个转子提供均衡的进气压力，避免不同转子之间出现进气量偏差导致的动力输出波动。前端的动力输出轴采用高强度合金钢锻造成型，轴端的连接法兰预留了标准的螺旋桨安装孔位，也可根据配套需求加装减速箱组件适配不同转速的螺旋桨匹配需求，输出轴的密封结构采用双唇口耐油橡胶密封圈，能够在高空低气压环境下避免润滑油渗漏，同时阻挡外界的粉尘、水汽进入机体内部。后端集成了启动电机、发电线圈与传感器安装座，所有的电气接插件都采用航空级防水接插件，能够在降雨、高湿度、

　　大温差的作业环境下保证电气连接的可靠性，机体侧面预留了发动机安装吊点，吊点的位置经过重心匹配计算，安装时能够保证动力装置的重心与机架安装面的重心重合，降低飞行过程中的附加力矩。从安装边界来看，该动力装置的整体轮廓充分考虑了轻型飞行器的机头舱安装空间限制，上部的排气歧管最高点与机体安装基准面的距离经过严格控制，不会超出多数轻型无人飞行器的机头整流罩内部空间，下部的油底壳采用低轮廓设计，预留了足够的地面维护操作空间，日常检查机油液位、更换机油滤芯时不需要拆卸周边的整流罩或者机架结构。润滑系统采用干式油底壳设计，能够在飞行器大角度俯冲、侧倾、爬升的姿态下，保证润滑油的持续供给，避免因为姿态变化导致的机油泵吸空，引发的机体润滑失效问题，

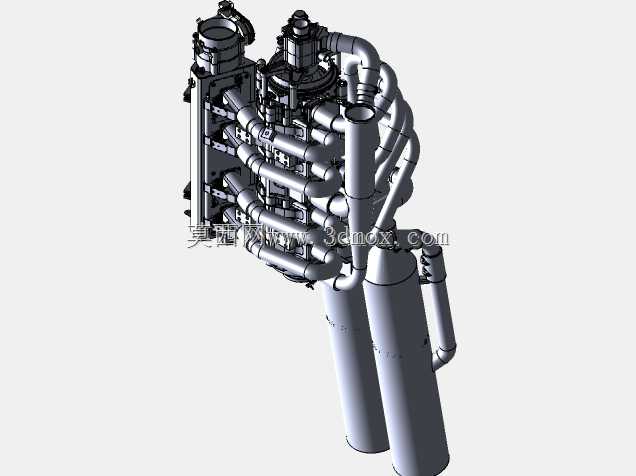

　　机油冷却器的安装接口预留于机体侧面，可根据不同的飞行工况匹配不同散热面积的冷却器，适配高温、高海拔等不同作业环境的散热需求。燃油系统适配航空汽油与普通车用汽油的兼容使用，喷油嘴采用侧置安装布局，每个转子对应独立的喷油器，能够根据转子的运转工况精准控制喷油量，保证不同工况下的空燃比处于最优区间，既降低了燃油消耗率，也能减少尾气排放中的不完全燃烧产物。点火系统采用独立的高压点火线圈，每个转子对应双火花塞点火布局，在高转速、大负荷工况下能够保证点火能量充足，避免出现失火、动力断档的问题，点火正时的传感器采用磁电式设计，抗干扰能力强，不会因为机载电子设备的电磁干扰出现点火信号偏差。在实际配套选型过程中，结构设计人员可以直接依托该三维模型完成动力舱的布局校核，核对排气系统与整流罩的间隙、安装吊点与机架的匹配位置、油路电路的走线路径，不需要额外反复测量实体样机的尺寸，能够大幅缩短飞行器动力系统的集成开发周期，在进行安装支架设计时，也可以直接提取模型上的安装孔位坐标、安装面的平面度参数，保证加工后的支架能够与动力装置完美贴合，降低装配过程中的适配修配工作量。
