可3D打印1:35减速比谐波传动齿轮箱

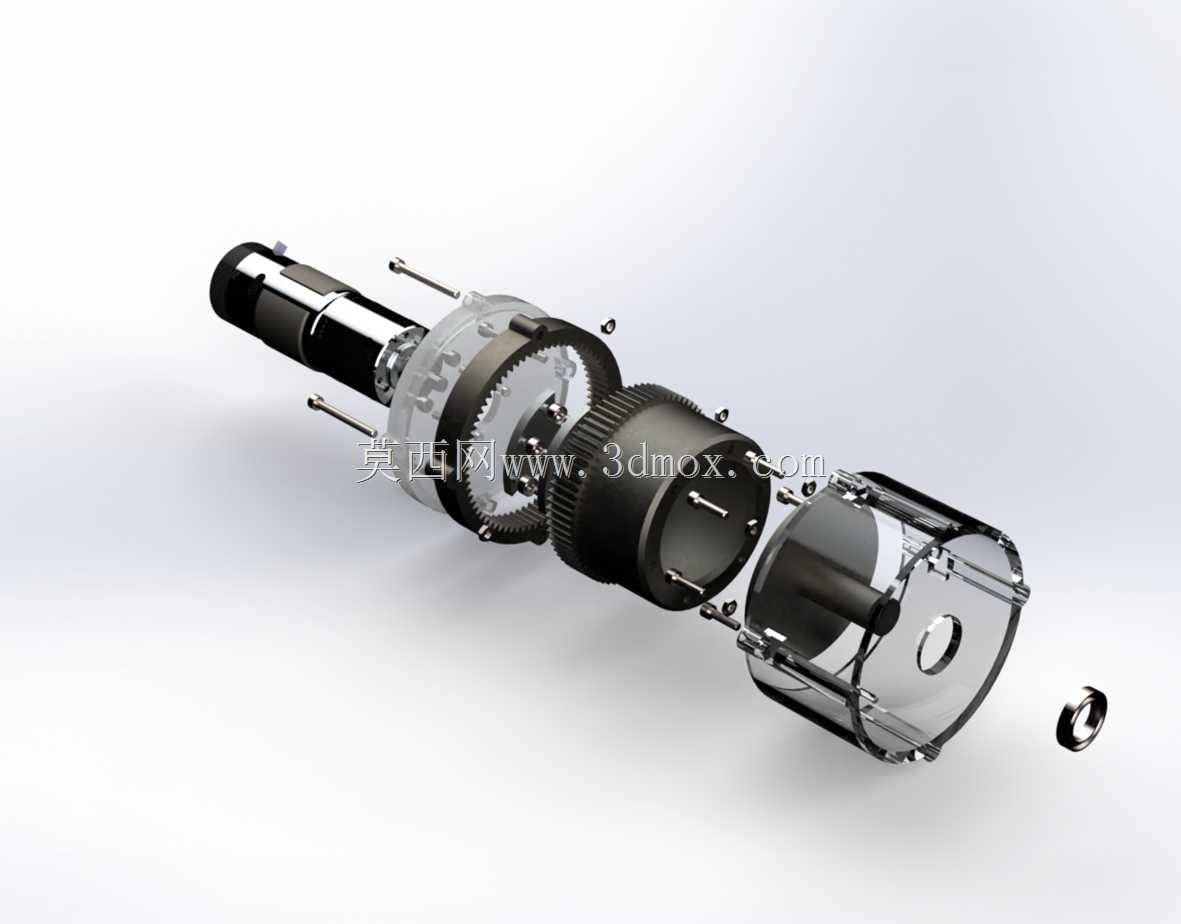

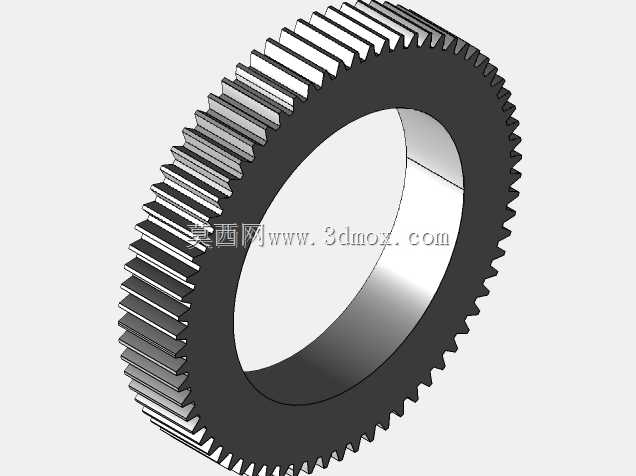

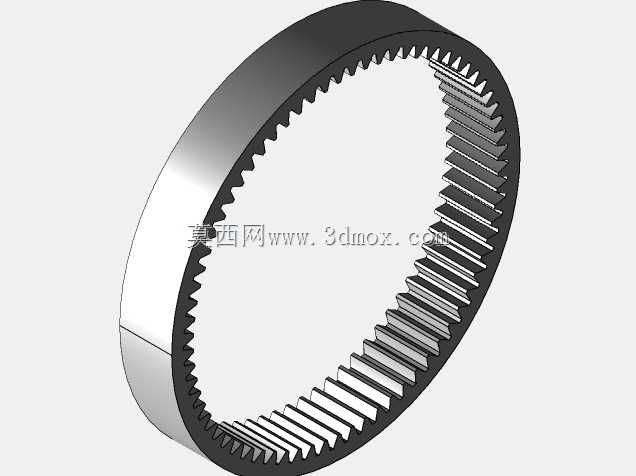

　　这款谐波传动齿轮箱采用1:35的固定减速比设计，整体采用爆炸式结构展示，可清晰观察到刚轮、柔轮、波发生器三大核心构件的装配关系，所有零部件均做了适配3D打印的工艺优化，无需额外的特殊加工工序即可完成实体制作。从实际应用场景来看，这类小体积大减速比的传动部件，多用于桌面级机械臂关节、小型自动化转台、精密云台驱动、仿生机器人关节模组等对安装空间有严格限制，同时需要较大输出扭矩的场合，相比传统行星减速结构，同等减速比下谐波传动的轴向尺寸可缩短40%以上，回程间隙可控制在极小范围内，能满足精密定位场合的传动需求。

　　从设计思路层面看，该结构在传统谐波传动的基础上，对柔轮的壁厚做了均匀化处理，避免3D打印过程中出现壁厚不均导致的成型缺陷，同时对波发生器的凸轮轮廓做了修形，降低柔轮在周期性形变过程中的应力集中，延长3D打印材质构件的使用寿命。输入端采用标准轴径设计，可直接适配市面上常见的42系列步进电机、20-40W直流伺服电机的输出轴，无需额外定制转接法兰，输出端采用带安装孔的法兰盘结构，可直接连接负载端的摆臂、转盘等构件，安装孔位采用圆周均布设计，适配常规的紧固件安装规格。

　　从安装边界来看，该齿轮箱整体为圆柱式构型，最大外径处为刚轮的外圆尺寸，输入端轴伸长度控制在合理范围，避免与电机端盖产生干涉，输出端法兰的端面跳动公差在设计时做了约束，可保证负载安装后的同轴度要求。壳体部分采用透明可视化设计，既可以在教学演示场景中直观展示内部传动过程，也能在实际使用中观察内部润滑脂的状态，及时做维护保养。传动过程中，波发生器在输入轴的带动下旋转，迫使柔轮产生可控的弹性形变，与刚轮的轮齿逐步啮合实现减速传动，相比普通齿轮传动，该结构的啮合齿数占比可达总齿数的30%左右，因此在同等体积下能承受更大的输出扭矩，同时运行过程中的噪音更低，传动平稳性更好。

　　针对3D打印的工艺特性，所有零件的配合面均预留了合理的打印间隙，避免FDM打印过程中因材料膨胀导致的装配卡滞问题，无需二次打磨即可完成顺利装配，轮齿部分做了适当的齿厚修正，抵消打印过程中出现的齿廓误差，保证传动过程中不会出现卡齿、跳齿的问题。输入端的轴承安装位采用标准轴承尺寸设计，用户可根据自身需求选用标准滚动轴承替代打印的轴承构件，进一步提升传动效率与使用寿命。整个结构没有复杂的异形曲面，所有零件均可采用普通FDM3D打印机制作，无需支撑结构或者仅需极少的支撑，降低打印难度与材料损耗，适合个人爱好者、教学实训场景下快速制作验证传动方案，也可用于小型自动化设备的原型机开发阶段，快速验证传动系统的可行性，缩短研发周期。在实际选型使用时，需要注意输入转速不宜过高，避免3D打印材质的柔轮在高频形变下出现疲劳损坏，搭配适当的润滑脂可有效降低构件磨损，提升整体运行寿命。
