方形锥斗带支架卸料储料装置结构设计

　　这类带支架的方锥形储料卸料装置，常见于散料处理的生产工位，不管是建材加工车间的砂石暂存中转、粮食加工线的原料缓存，还是化工粉体生产的工序间物料衔接，都能看到同结构设备的应用。不同于立式圆柱料仓的大占地设计，方锥上开口的结构更适配车间上方来料的落料范围，不管是皮带机端头落料、人工倒料还是气力输送终端出料，方形大口都能减少物料撒漏的概率，不需要额外加装接料围板就能适配常规来料落点。

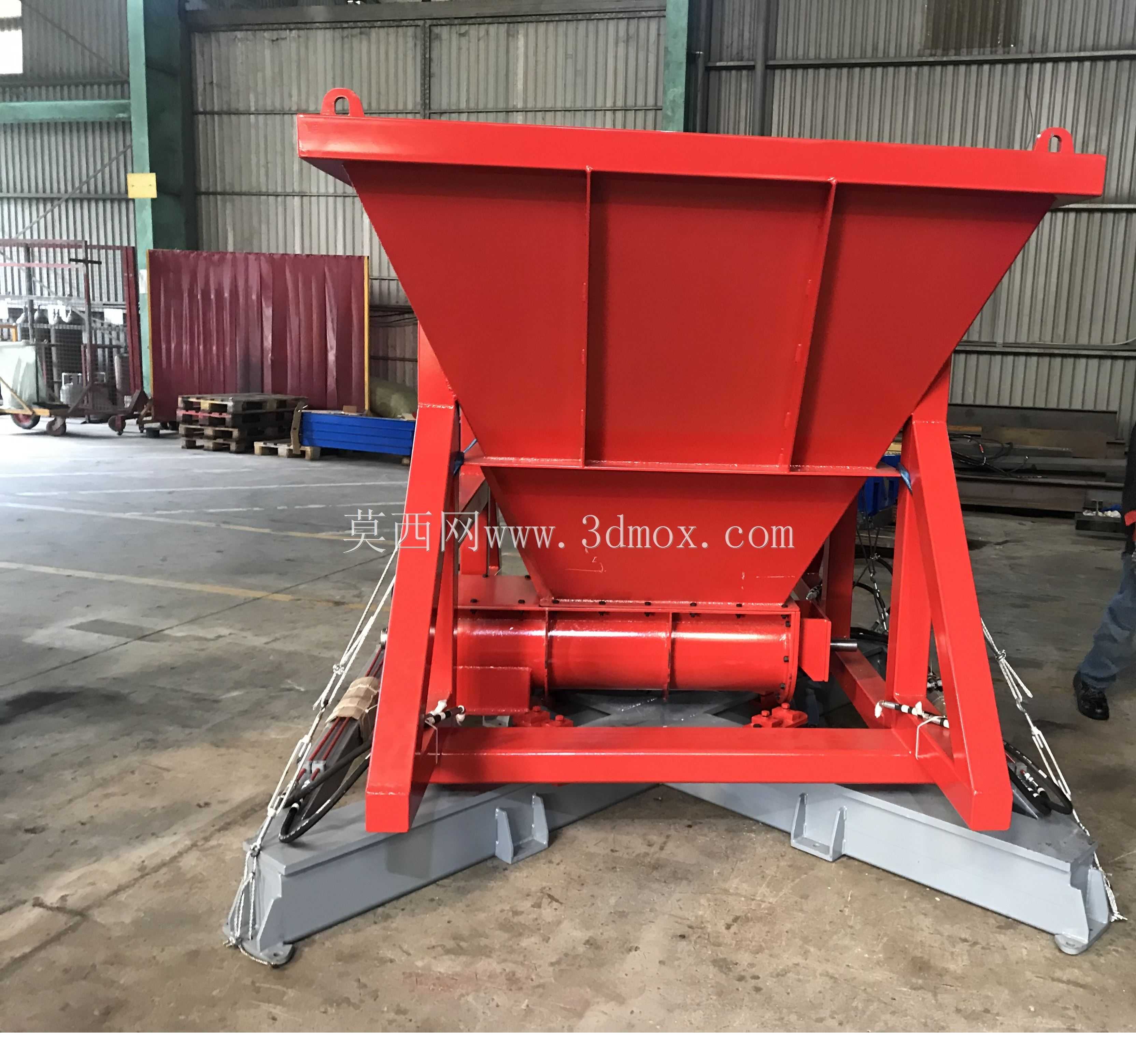

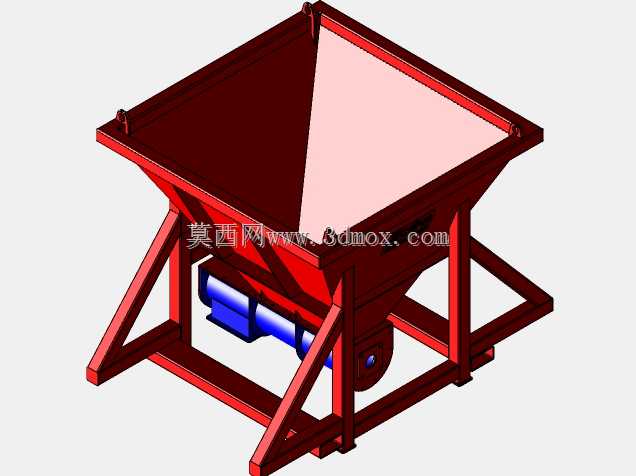

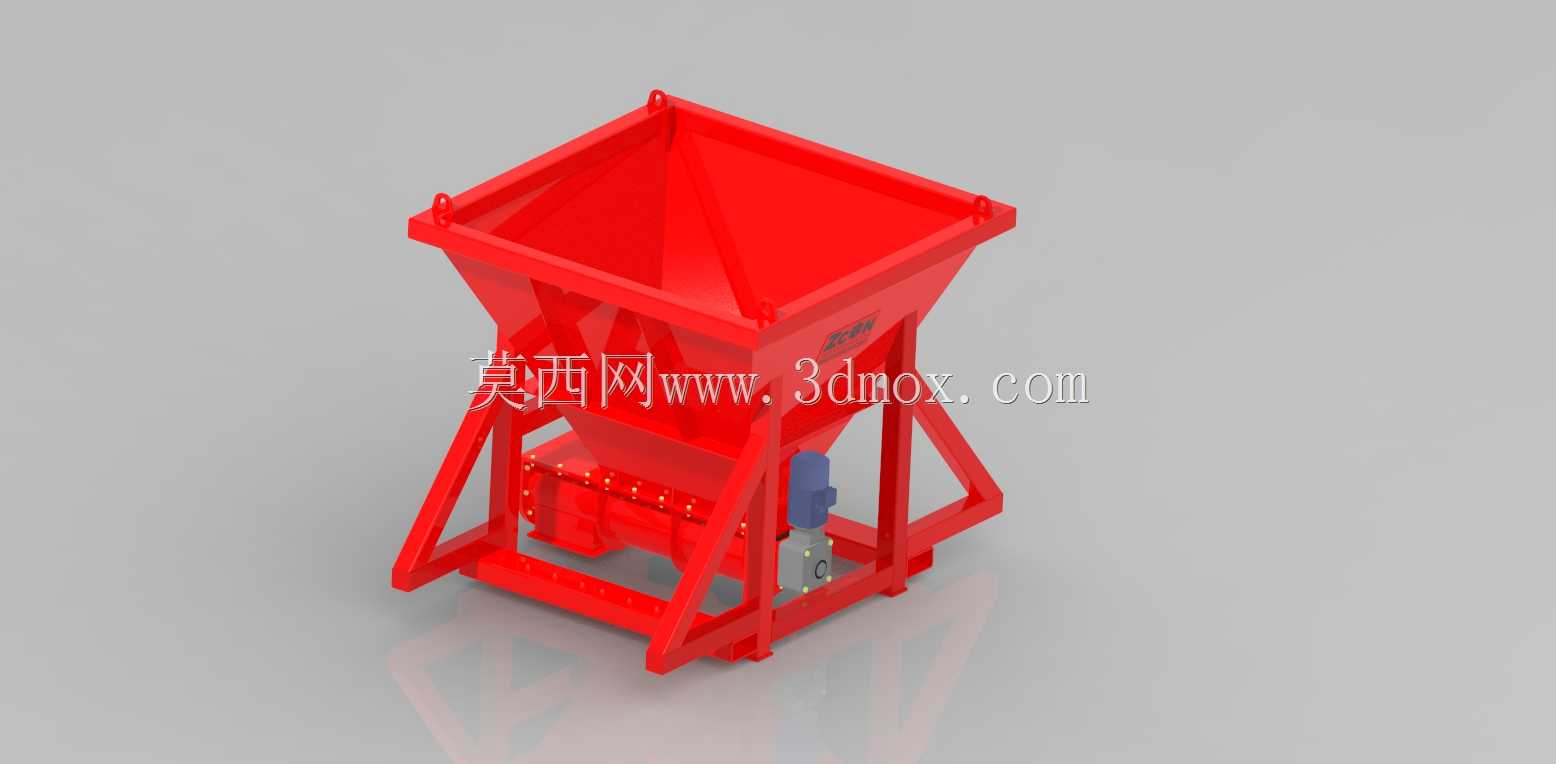

　　从结构功能来看，上部的方锥料斗采用上宽下窄的渐变截面，锥壁倾斜角度经过核算，针对流动性一般的散状物料，倾斜角度大于物料自然安息角3到5度，避免物料在锥壁粘附架桥，保证物料靠自重顺畅下滑到下部出料段。下部出料段集成了给料控制结构，搭配驱动单元可以实现出料流量的调节，不需要在料斗出口额外加装独立给料机，整体集成度更高，减少了工位的设备拼接工作量。外围的方管焊接机架采用四点支撑结构，支撑腿直接延伸到料斗中下部的受力集中区，把料斗满载时的垂直载荷均匀分散到四个支脚，支脚底部预留了安装固定板，上面开有螺栓通孔，可以直接和地面预埋钢板或者工位平台的型钢框架通过螺栓锁紧，安装时不需要额外做复杂的混凝土基础，只要保证安装面水平度偏差不超过千分之二，就能避免料斗偏载导致的出料不畅问题。

　　设计这类结构的时候，首先要根据工位的物料吞吐量确定上部方口的边长，常规车间中转用的同规格设备，上部方口边长一般在1.2米到1.8米区间，料斗总高度控制在1.5米到2米之间，整体机架的外轮廓尺寸比料斗最大外沿宽出150毫米左右，预留出焊接装配和后期维护的操作空间，不会和周边的输送设备、防护栏杆产生干涉。锥壁的板材厚度根据物料密度选择，处理砂石、矿粉这类磨琢性强、密度大的物料时，锥壁内壁可以额外衬耐磨衬板，衬板通过沉头螺栓固定，磨损后可以单独更换，不需要整体更换料斗本体，降低后期维护成本。下部的出料口尺寸根据后续接料设备的入口尺寸匹配，一般控制在200毫米到400毫米见方，既能保证大粒径物料顺利通过，也不会因为开口过大导致给料控制精度下降。

　　机架的焊接结构设计时，在支腿和料斗外壁的连接位置加焊三角形加强筋，避免满载时料斗侧壁变形导致焊缝开裂，支腿之间加焊横向连接杆和斜向撑杆，形成稳定的桁架结构，抵消物料下落时对料斗产生的水平冲击载荷，防止设备运行时出现晃动。驱动单元的安装位直接集成在机架下部的侧方安装板上，安装板的加工面和出料轴线保持垂直，保证驱动轴和给料结构的同轴度，减少运行时的密封磨损和传动异响。料斗上部的四个角位置预留了吊耳结构，方便设备进场时通过叉车或者行车整体吊装就位，吊耳的焊接位置经过重心核算，吊装时料斗能保持水平状态，不会出现倾斜滑落的风险。

　　实际应用中，这类装置不需要复杂的配套辅助设备，只要接电后调整给料结构的转速就能控制出料流量，针对不同流动性的物料，可以调整锥壁的倾斜角度或者在锥壁外侧加装振动器，进一步避免物料架桥堵料。整体结构没有复杂的传动部件，日常维护只需要定期检查驱动单元的润滑状态、紧固安装螺栓、检查衬板磨损情况即可，适合车间长期连续运行的工位使用，相比传统的开放式料堆，这种封闭结构的料斗能减少物料扬尘，改善车间作业环境，同时能精准控制出料量，方便后续工序的物料配比计量。
