履带式卡通探测机器人瓦力造型结构

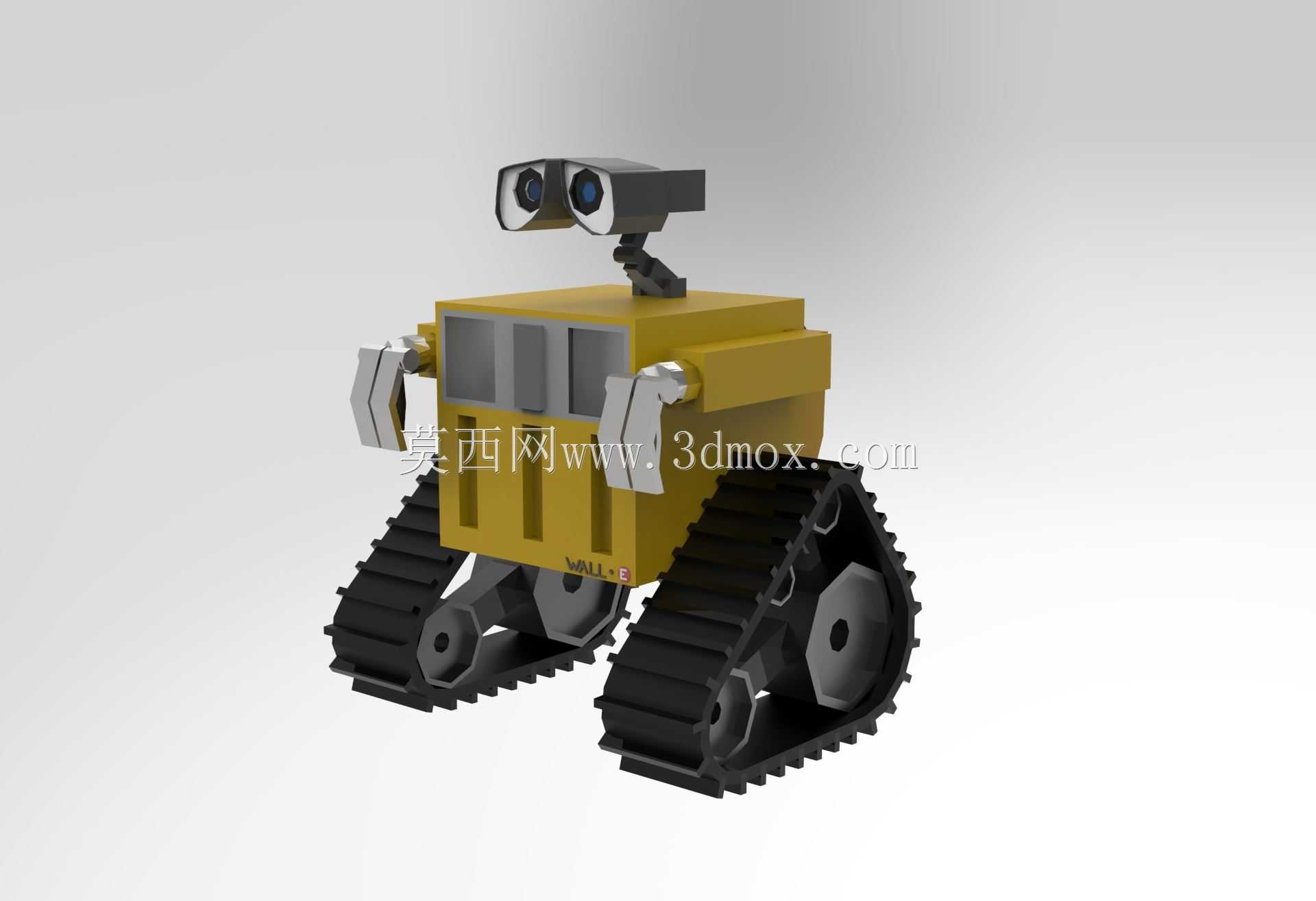

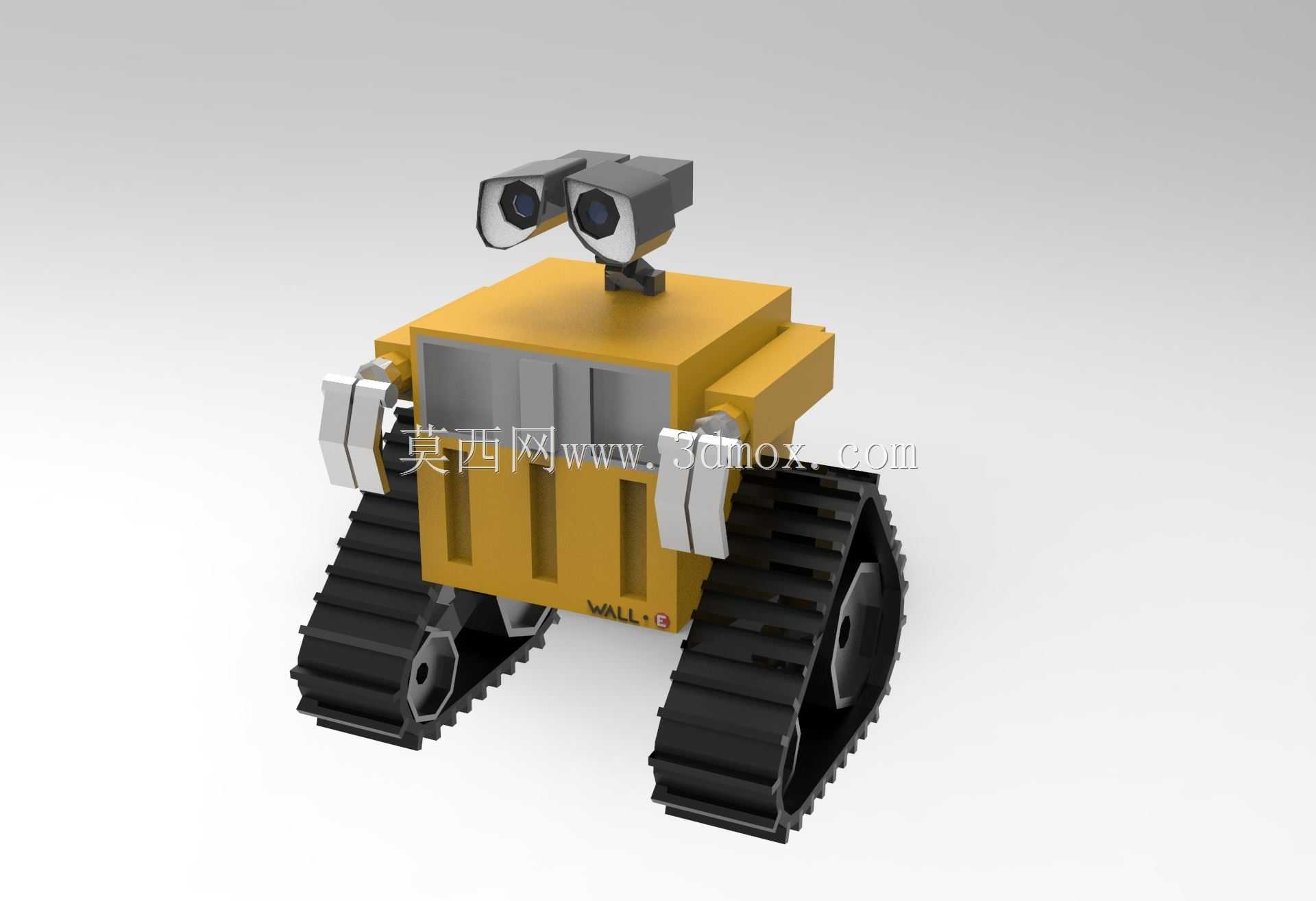

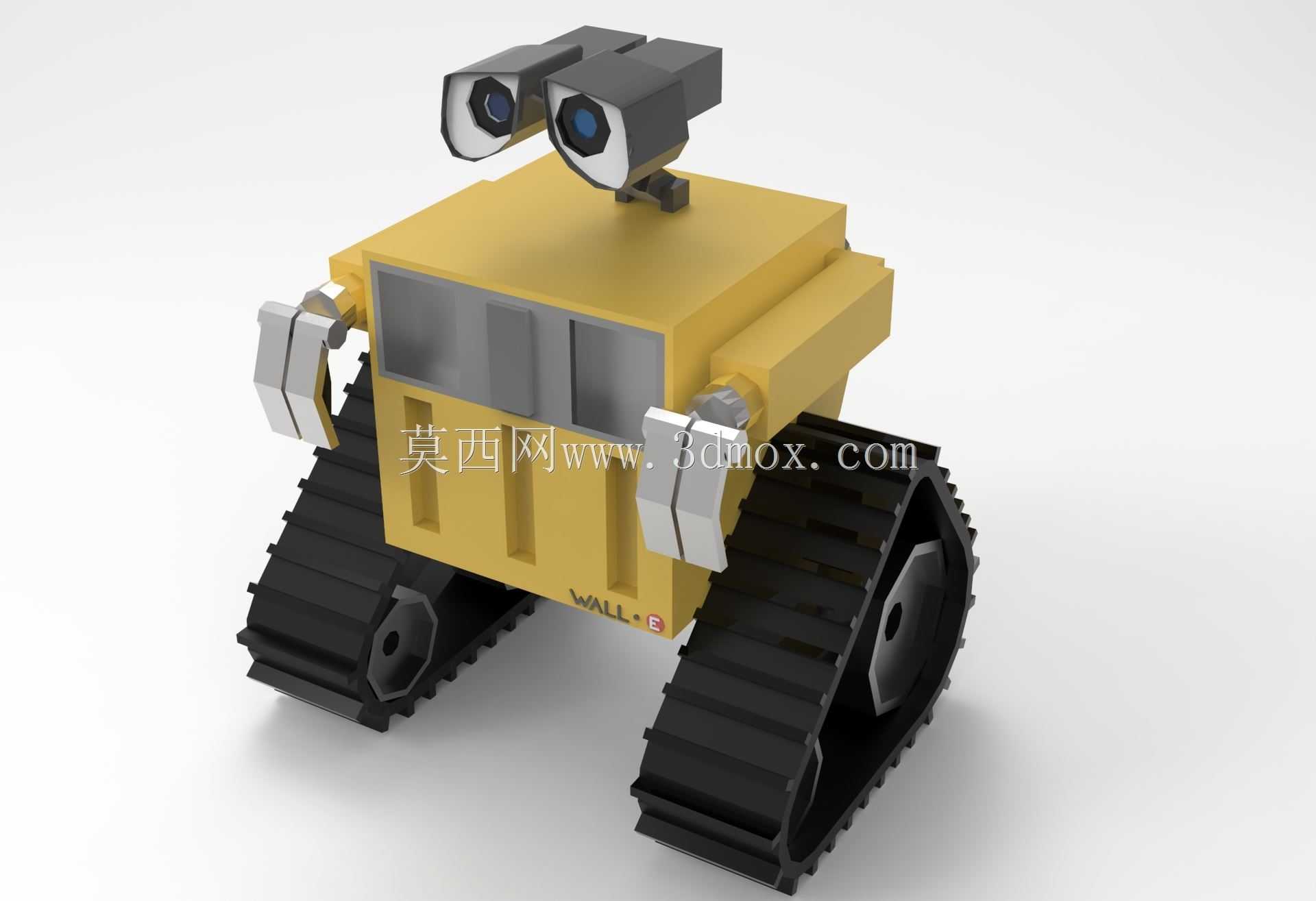

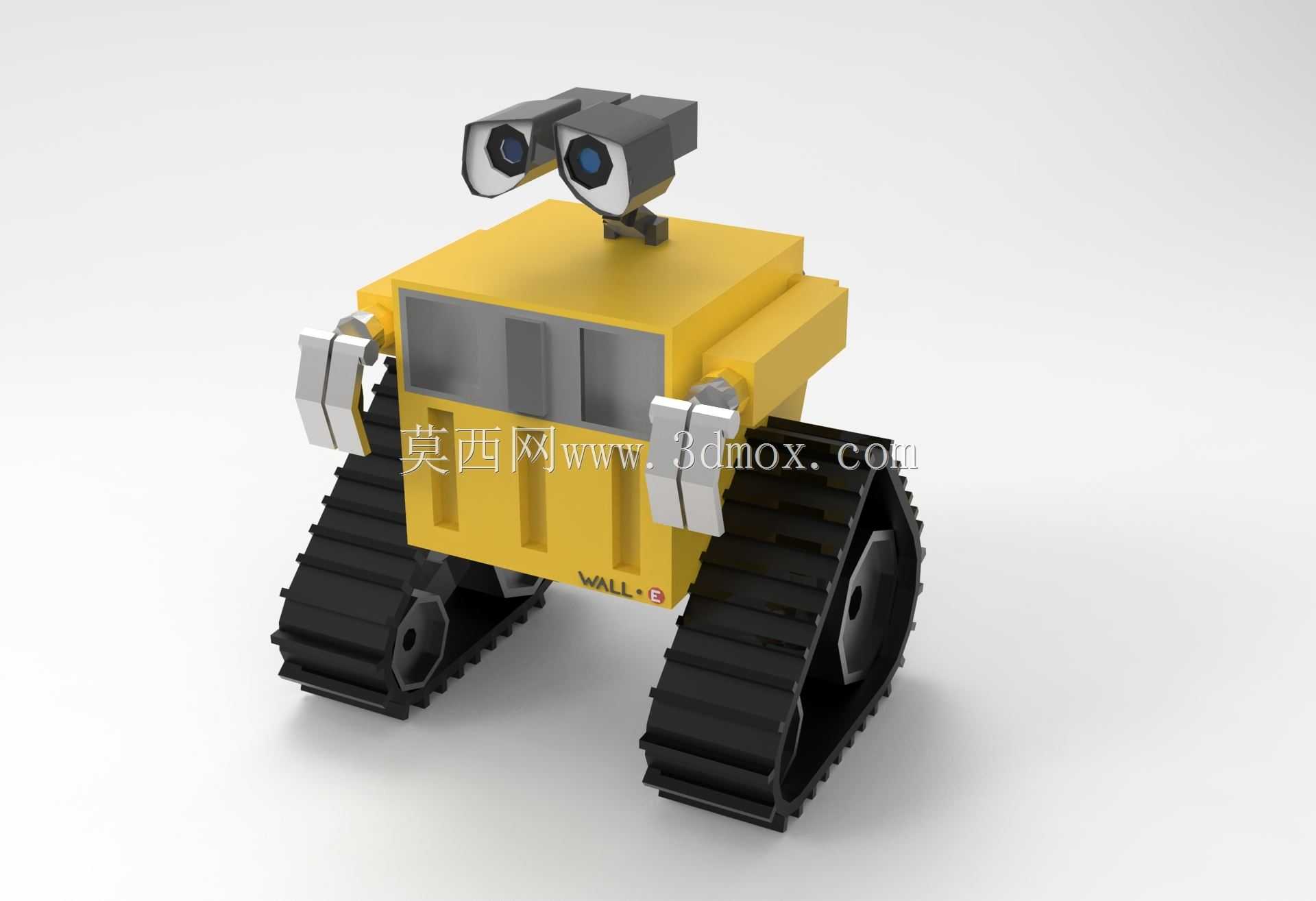

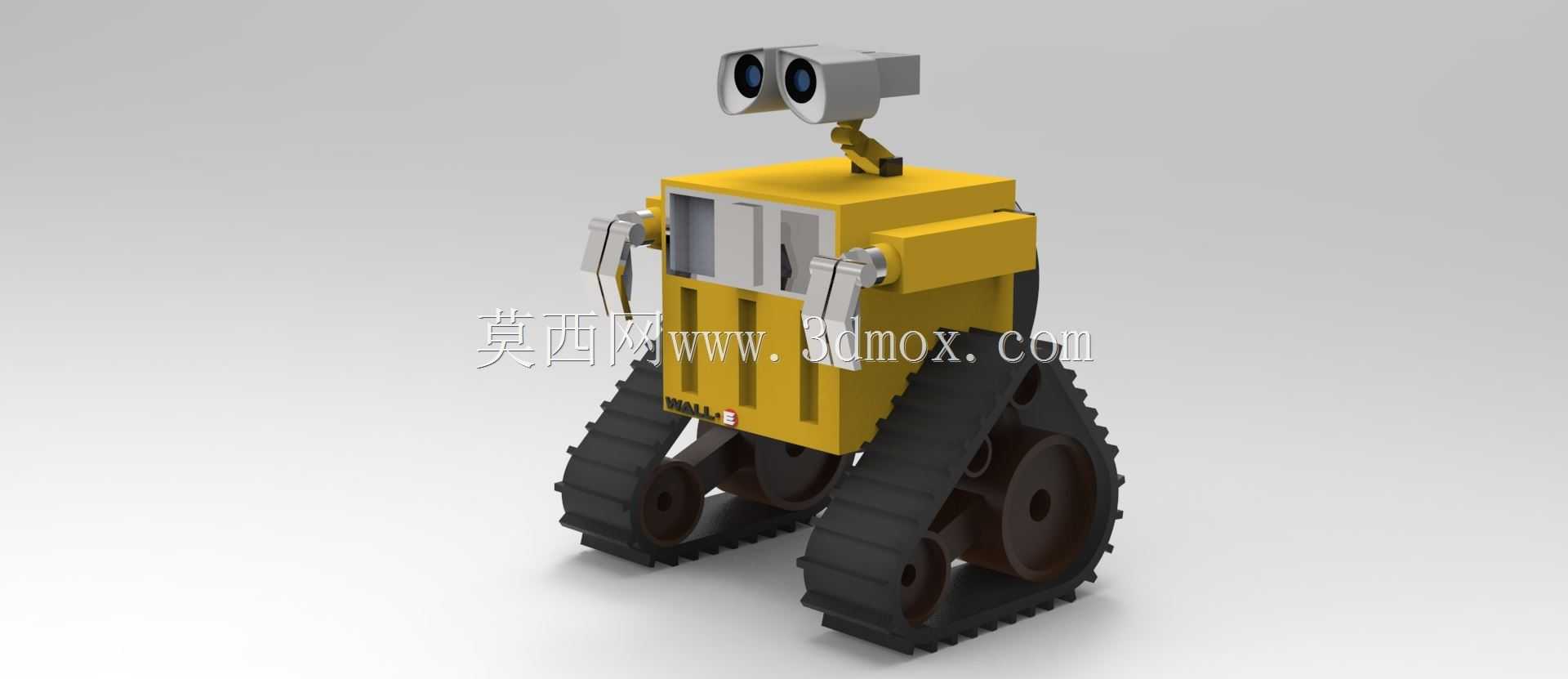

　　这款履带式卡通探测造型的机械结构，在设计之初就瞄准了科普教具、文创展陈、小型巡检原型开发三类核心应用场景，没有走工业巡检机器人的硬核工业风路线，而是借用大众熟知的卡通形象外壳，降低非专业受众对机械结构的认知门槛，同时保留完整的行走、观测功能逻辑，不管是放在青少年科创教育的结构拆装课堂，还是作为工业展会上的互动演示载体，都能快速抓住受众注意力，把机械传动、行走机构、视觉搭载的核心原理直观传递出去。从功能特性上看，整体结构采用履带式行走方案，没有选用轮式结构，核心考量是应对不平整的室内外演示地面，比如展会现场的地毯接缝、科创教室的地砖高差、户外科普活动的草地小坡度，履带的接地面积更大，接地比压控制在较低区间，

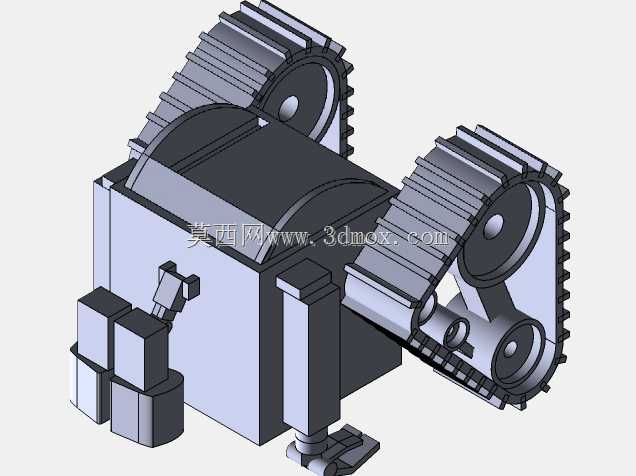

　　行走过程中不会出现轮式结构容易卡滞、打滑的问题，左右两侧的履带驱动轮采用独立的动力安装位，预留了标准的微型减速电机安装接口，差速转向的逻辑不需要额外加装转向机构，结构紧凑度更高，也降低了后续装配调试的难度。上部的箱体主体是整个结构的承载核心，内部预留了足够的电控元件安装空间，不管是搭载单片机控制板、微型电池组还是小型传感模块，都有对应的安装孔位和走线槽，不会出现元件外露、走线杂乱的问题；箱体前部的两个机械臂结构采用多段铰接设计，每个铰接点都预留了销轴安装位，既可以保持固定的展示姿态，也可以加装微型舵机实现简单的抬升、摆动动作，满足不同场景的演示需求。顶部的双目视觉搭载结构采用可俯仰转动的铰接设计，和颈部的支撑结构通过销轴连接，

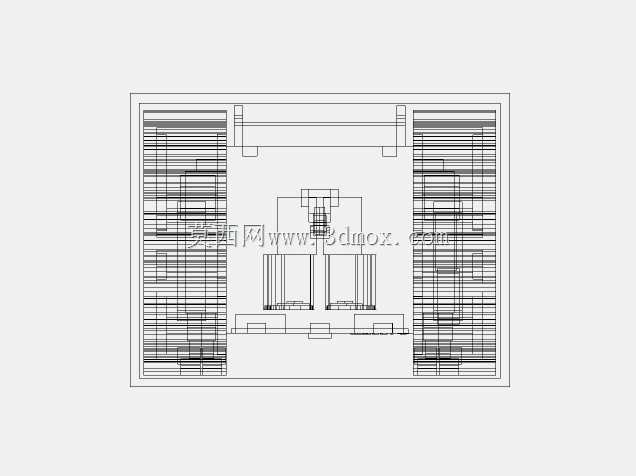

　　俯仰角度覆盖水平到下倾30度的区间，不管是模拟观测前方障碍物的巡检动作，还是配合互动场景做出抬头、低头的拟人姿态，都有足够的活动余量，双目模块的安装位适配通用的微型摄像头模组尺寸，不需要额外做结构修改就能完成搭载。设计思路上没有追求极致的功能堆砌，而是在还原卡通形象辨识度的前提下，尽可能简化结构件数量，整个主体结构的零件拆分遵循易加工、易装配的原则，大部分板件采用规则的几何造型，没有复杂的曲面特征，不管是采用3D打印制作原型，还是用薄板折弯、激光切割加工小批量展示件，都能控制加工成本和周期，同时所有的连接孔位都采用统一的孔径标准，装配时不需要准备多种规格的紧固件，降低装配的复杂度。外形尺寸方面，整体高度控制在200毫米左右，

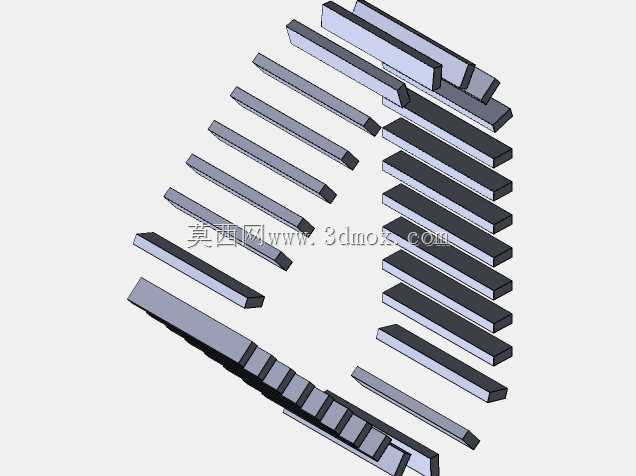

　　履带外侧的整体宽度控制在120毫米，前后长度控制在150毫米，这个尺寸边界既不会因为太小导致零件加工难度提升、内部电控安装空间不足，也不会因为太大导致展陈、携带不便，放在普通的展示台面上不会占用过多空间，作为教具让学生拆装时，单手握持也不会有过重的负担；安装边界上，底部履带的下平面是整个结构的安装基准面，所有上部结构的安装孔位都以这个基准面做公差标注，装配时不需要做复杂的基准找正，只要把左右履带架对齐基准面锁紧，上部箱体、机械臂、顶部视觉结构的装配就能自然保证位置精度，不会出现两侧履带高度差导致行走跑偏的问题。履带部分的结构设计特意做了防滑齿和导向齿的双重结构，外侧的防滑齿提升和地面的摩擦力，内侧的导向齿卡在驱动轮和负重轮的导向槽里，行走过程中不会出现履带脱轨的问题，负重轮的安装位预留了微小的浮动间隙，遇到小的地面凸起时可以有一定的上下活动量，进一步提升行走过程的平顺性，不会因为微小的地面障碍就出现卡滞、倾覆的情况。箱体侧面的散热格栅造型既还原了卡通形象的外观特征，同时也作为内部电控元件的散热通道，不需要额外在箱体上开孔做散热结构，兼顾了外观还原度和实际功能需求，格栅的条缝宽度控制在3毫米，既保证足够的通风面积，也能避免外部的小杂物掉落到箱体内部损坏电控元件。
