LS3-401S型四轴水平关节工业机械手

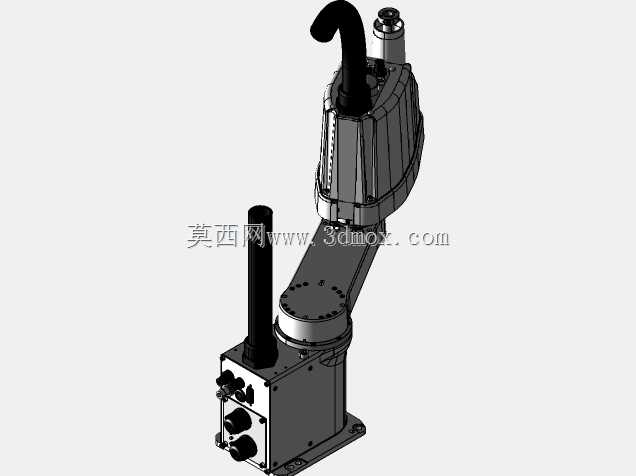

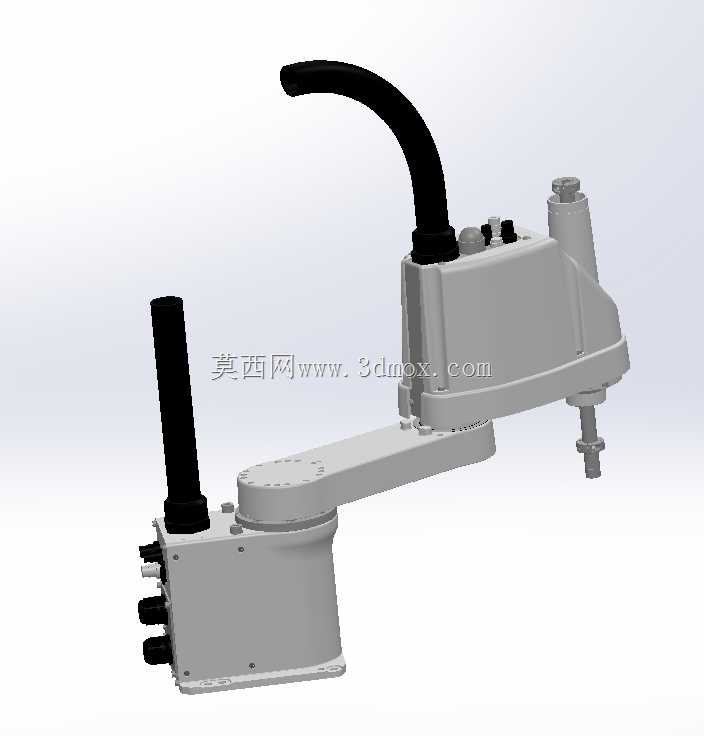

　　这款水平关节机械手的结构设计完全围绕3C电子、精密装配场景的高频往复作业需求展开，第一关节与第二关节采用串联回转结构，可在平面范围内实现大半径的作业覆盖，配合末端的Z向升降与回转轴，能够完成平面内任意点位的快速定位，重复定位精度可满足微米级装配的公差要求。从安装边界来看，该机型底座采用方形法兰安装结构，固定孔位围绕底座中心对称分布，安装时仅需在配套设备台面上预留对应尺寸的安装平面即可，无需额外设计复杂的转接支架，底座侧面预留的走线接口可直接对接设备内部的动力与信号线缆，避免外部走线干扰关节运动。第三关节的Z向行程设计充分考虑了精密装配的取放料高度差，可覆盖常见料盘、工装夹具的高度区间，末端法兰的接口尺寸符合通用工业机械手的安装标准，可直接适配夹爪、吸嘴、螺丝锁付头等多种执行末端，无需额外加工转接件。

　　在实际产线应用中，这类机械手常被布置在流水线侧方或者精密装配工站内部，负责小型零部件的快速搬运、电子元器件的插件作业、小型螺丝的锁付、产品表面的点胶涂覆等工序，相比六轴工业机器人，它的水平运动速度更快，关节惯量更小，在平面往复作业场景下的节拍效率可提升30%以上，同时结构刚性更优，在高速运动过程中末端抖动量更小，能够保证精密作业的稳定性。设计过程中，大臂与小臂的长度配比经过反复校核，既保证了最大作业半径能够覆盖常见工站的作业范围，又避免了臂长过长导致的末端刚性下降，关节内部的走线全部采用内置式设计，外部仅在底座与大臂连接处预留了柔性拖链安装位，线缆不会随关节运动外露剐蹭，大幅降低了产线运行过程中线缆磨损导致的故障概率。

　　从外形尺寸来看，该机型整体结构紧凑，底座占地面积小，即使在空间局促的桌面型装配工站中也能完成布置，机身外壳采用一体成型的铸造结构，表面做了阳极氧化处理，既能够抵御车间环境中的粉尘、切削液侵蚀，又能减轻整体机身重量，方便产线布局调整时的搬运移位。关节处的密封结构采用多重密封圈设计，可满足常规工业车间的IP防护等级要求，即使在有少量油污、粉尘的组装车间内长期运行，也不会出现异物进入关节内部导致的传动卡顿问题。末端执行器的安装面做了定位销孔设计，更换执行末端时可快速完成定位，无需反复校准位置精度，减少产线换型的调试时间。

　　在传动结构设计上，水平回转关节采用高精度伺服电机配合谐波减速器的传动方案，传动背隙控制在极小范围内，保证多次往复定位的一致性，Z向升降轴采用精密滚珠丝杠配合直线导轨的导向结构，升降过程中无偏摆，可承受一定的轴向负载，满足压装、锁付等带轴向力的作业需求。机身上方的线缆预留弯管采用高柔性耐磨材质，可随大臂回转做往复弯曲运动，长时间运行不会出现线缆折损断裂的问题，所有电气接口都集中布置在底座的后侧，接线时可统一从设备台面下方走线，保持工站表面整洁，避免线缆杂乱影响其他机构运动。该机型的运动控制逻辑适配常见的工业机器人控制系统，可直接接入产线的PLC主控系统，通过IO信号或者总线通讯完成作业指令的交互，无需额外配置专用的控制柜体，进一步节省工站的安装空间。
