履带式自行装备底盘承载机架结构

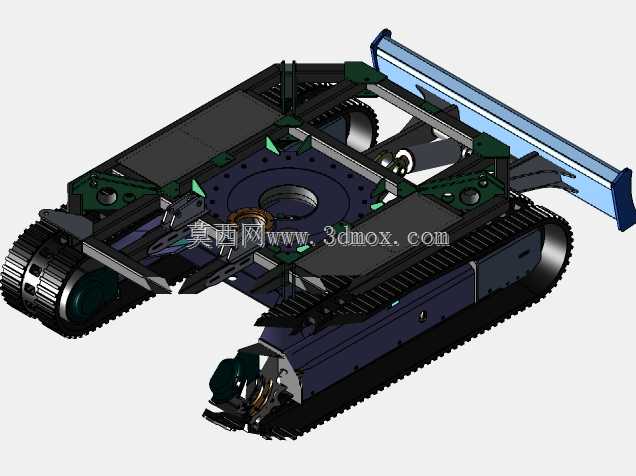

　　该履带式自行装备承载机架，主要适配非道路移动作业场景下的自行走设备搭载需求，常见于小型工程作业装备、农林作业自行走平台、特种巡检移动载体的底盘承载核心部分，作为整套自行走设备的基础承载基体，承担上部作业机构安装固定、行走系统部件定位、作业载荷传递分散的核心作用。从结构设计逻辑来看，机架采用分层承载的框架式布局，中部设置大直径回转支承安装座，可适配上部可回转作业机构的安装需求，满足上部作业模块360度回转的载荷传递要求，安装座周边布置多组加强筋结构，筋板走向匹配回转作业时的倾覆力矩传递路径，避免集中应力导致的机架变形。两侧履带行走机构的安装位采用对称式设计，预留了驱动轮、导向轮、支重轮以及履带张紧机构的安装接口，

　　接口尺寸匹配常规小型履带行走组件的安装边界，两侧纵梁采用箱型截面结构，在控制整体重量的前提下提升纵向抗弯扭能力，可适应非铺装路面、崎岖地形行走时的交变载荷冲击。机架前部延伸出的安装支架可搭载推铲、作业属具等前置部件，支架处预留了多组螺栓安装孔位，孔位间距符合通用属具的安装规范，无需额外改制即可适配多种前置作业附件。后部的安装平面可搭载动力单元、液压泵站、控制箱体等核心配套部件，平面上的安装孔采用模块化排布，可适配不同功率规格的动力组件安装，无需对机架主体进行二次加工。从安装边界来看，机架整体宽度匹配小型履带底盘的通行尺寸要求，可满足狭窄巷道、林间作业通道的通行需求，机架底部离地间隙经过校核，

　　在崎岖路面行走时可避免底部结构与地面凸起发生剐蹭，同时重心位置经过布局优化，在搭载上部作业机构后整体重心处于履带接地面积的中心区域，可保证大坡度作业时的整机稳定性，避免侧翻风险。结构细节上，所有受力连接位置均采用圆弧过渡设计，避免直角处的应力集中，板材拼接位置预留了焊接坡口，可保证焊接连接强度，各安装面的加工基准统一，可保证行走轮系安装后的同轴度要求，避免履带行走时出现偏磨、脱轨问题。机架上还预留了管线排布的固定孔位，可方便液压管路、控制线缆的规整固定，避免行走作业过程中管线与运动部件发生干涉磨损。针对野外作业的工况，机架结构在易磕碰位置做了局部加厚处理，可抵御作业过程中飞石、障碍物的撞击，整体结构在满足承载强度要求的前提下，通过拓扑优化去除了非受力区域的多余材料，控制了机架整体自重，降低行走机构的负载压力，提升整机的续航与动力利用效率。
