带跳动特征的M12外螺纹结构建模设计

　　在常规机械连接场景里，标准M12外螺纹是应用极广的紧固结构，但部分特殊工况下，需要螺纹具备特定的跳动特征来满足防松、定位或者特殊传动的需求，这类带跳动的螺纹结构无法直接通过标准螺纹特征生成，需要针对性的建模逻辑来还原其真实结构。从实际应用场景来看，这类带跳动的M12螺纹常出现在需要反复拆装且有防松要求的机床附件连接位、振动工况下的紧固件连接段，还有部分需要实现特定进给跳动的微调机构传动段，和普通连续等距螺纹不同，跳动段的存在会改变螺纹副的啮合状态，在特定位置形成过盈配合或者间隙避让，以此实现普通螺纹无法达到的功能。从设计思路上看，这类螺纹的核心是在标准M12螺纹的基础上，通过锥形螺旋扫描的方式对原有连续螺纹牙型进行局部切割，

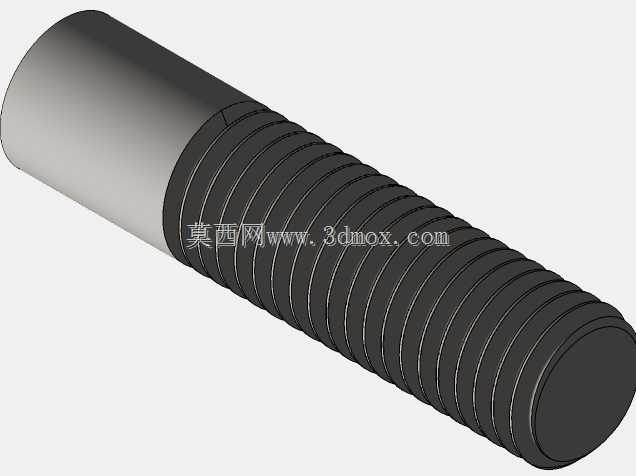

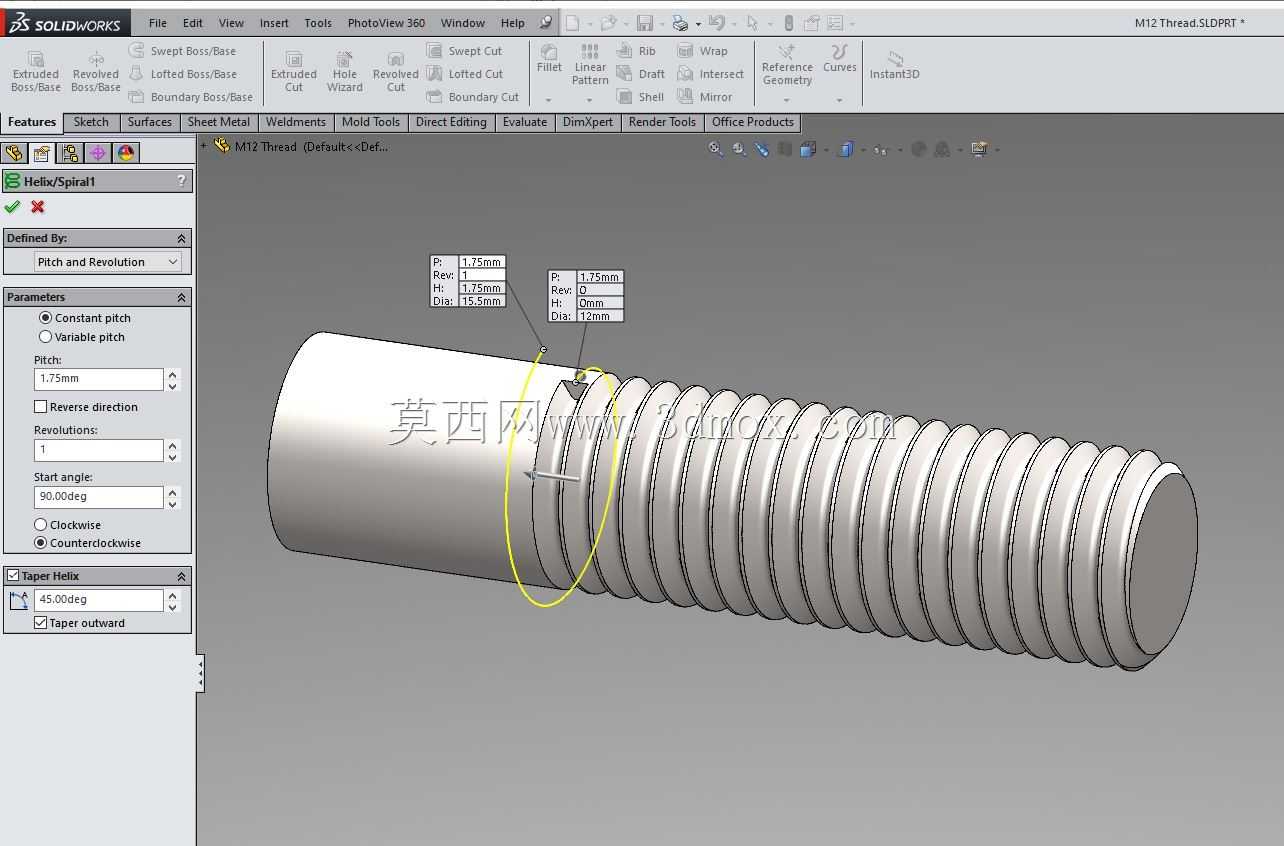

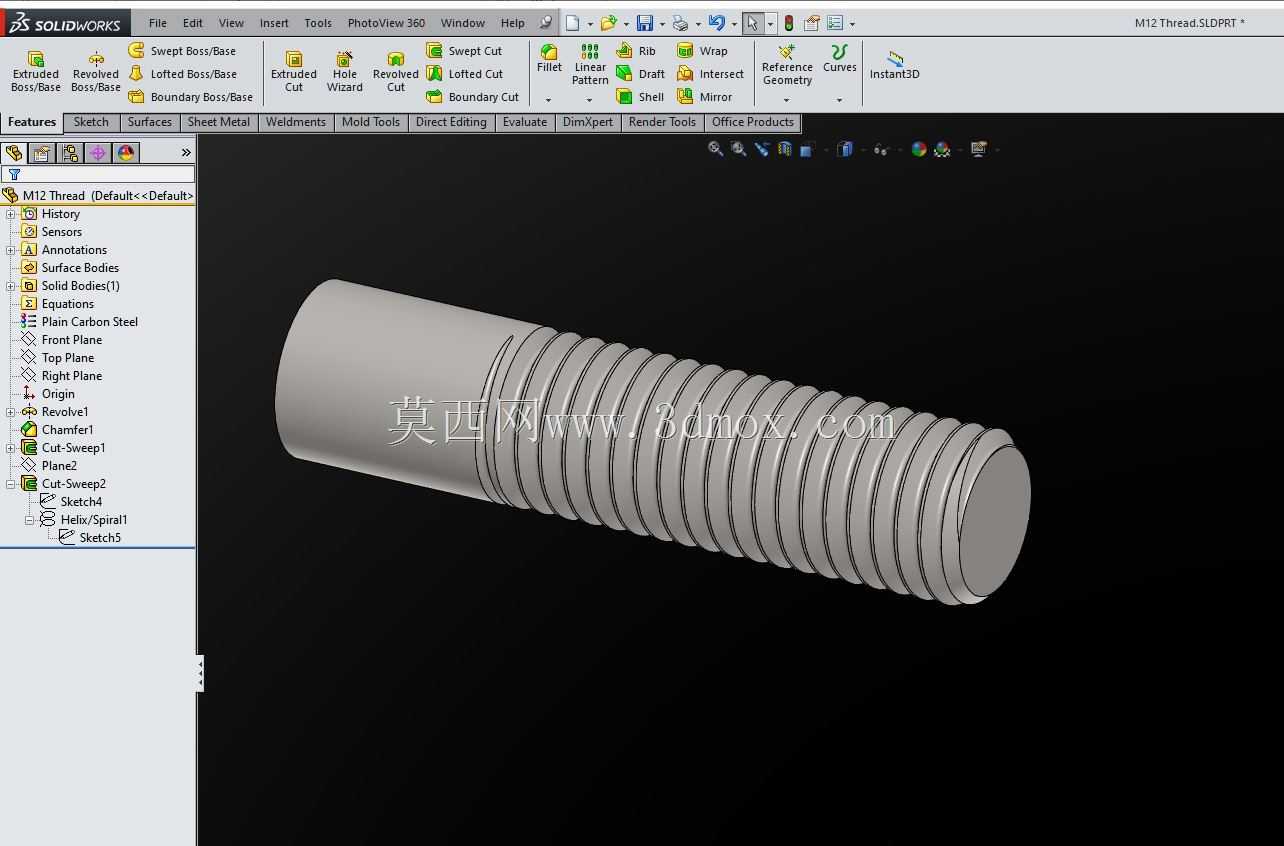

　　螺旋线的单转特性对应螺纹的公称直径与标准螺距参数，锥度值的调整直接决定跳动段的过渡速率，锥度越大，跳动段的轴向长度越短，牙型的突变越明显，反之则过渡更平缓，啮合时的冲击更小。在建模过程中，首先要确定基础螺纹的基准参数，M12螺纹的公称直径为12mm，标准粗牙螺距为1.75mm，先构建出连续的标准外螺纹实体，再根据实际工况需要的跳动位置，绘制对应锥度的锥形螺旋扫描路径，扫描截面与螺纹牙型的切割轮廓匹配，通过布尔运算切除多余材料，形成需要的跳动特征。从外形尺寸与安装边界来看，该螺纹结构的主体外径与标准M12外螺纹一致，无跳动段的牙型尺寸完全符合普通螺纹公差要求，可以和标准M12内螺纹实现正常啮合，

　　跳动段的径向尺寸偏差根据设计需求控制在0.1-0.3mm区间，轴向位置通常设置在螺纹啮合段的中部或者末端，安装时不会超出标准M12螺纹的安装空间边界，不需要额外扩大连接孔的尺寸，也不会和周边的紧固件、结构件产生干涉。在实际设备运行中，带跳动的螺纹段在拧入对应内螺纹时，跳动位置会和内螺纹牙型形成局部的弹性挤压，在振动环境下可以有效避免螺纹副之间的相对转动，相比普通螺纹加防松垫圈的方案，这种一体式的跳动螺纹不需要额外增加防松零件，减少了装配工序，也避免了防松垫圈在长期振动下出现疲劳失效的问题。在结构验证阶段，需要重点核对跳动段的螺旋线起始位置与锥度参数，确保跳动段的牙型切割深度一致，避免出现局部牙型过薄导致的强度不足问题，

　　同时要保证非跳动段的螺纹牙型完整，和标准螺纹的通止规检测要求匹配，确保常规啮合段的连接强度不受跳动特征的影响。对于三维建模从业者来说，这类非标准螺纹的建模核心是跳出标准螺纹特征的固定思维，灵活运用扫描切除的方式来实现特殊牙型的构建，不需要依赖第三方插件，仅通过基础的螺旋线、扫描、布尔运算功能就能完成结构还原，建模过程中要注意螺旋线的锥度参数和实际功能需求的匹配，不能随意设置锥度值，否则会导致加工后的螺纹无法实现预期的跳动效果，甚至出现无法装配的问题。从加工适配性来看，这种带跳动的M12螺纹可以通过数控车床上的异形螺纹车削功能实现加工，建模时的螺旋线参数可以直接导出为加工走刀路径的参考，减少编程时的参数核对工作量，确保建模结构和实际加工成品的一致性。在设备选型阶段，如果遇到有防松要求、且安装空间受限无法加装额外防松结构的连接位，就可以选用这类带跳动特征的M12螺纹结构，在不改变原有安装尺寸的前提下提升连接可靠性，不需要对周边结构进行额外修改，适配性极强。
