穿越机BT2.0内螺纹与GNB A30电源连接器结构

　　这类小型电源连接器主要应用在微型穿越机、小型航模的动力供电回路中，负责飞控、电调与动力电池之间的电流传输，是整机动力链路里不可忽视的基础连接件。日常外场飞行时，不少玩家会遇到不同品牌电池接口不匹配的问题，BT2.0规格的内螺纹接头和GNB A30接头是目前微型穿越机领域应用较广的两种接口，这套结构设计就是为了实现两种接口的适配转换，解决不同规格电池与机端接头无法直连的痛点，不用额外更换整机端的接插件，也不用反复给电池改接头，减少焊接作业对电池极耳的损伤。

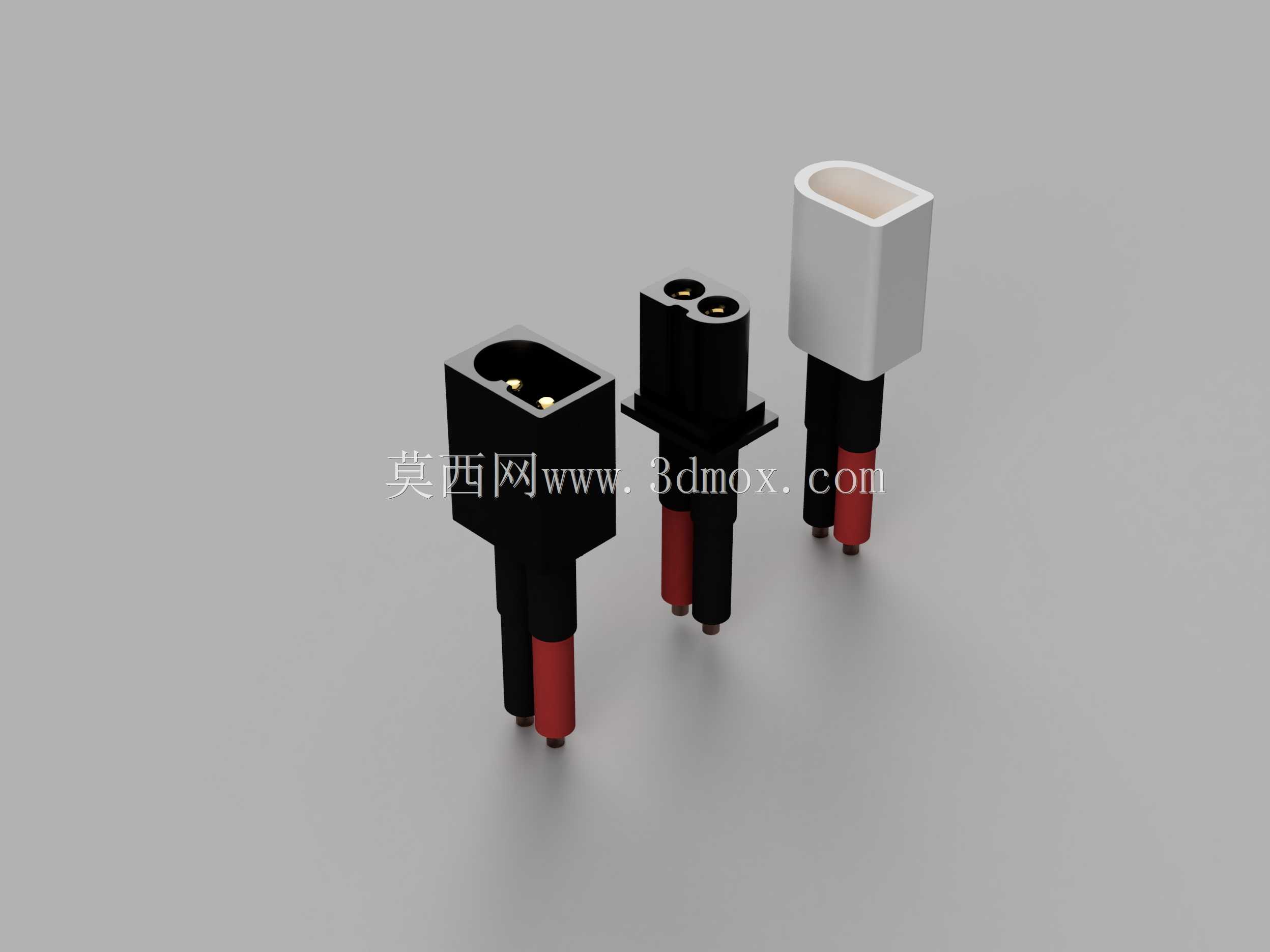

　　从功能特性上看，这类接插件需要兼顾低接触电阻与足够的插拔保持力，毕竟微型穿越机飞行时电流波动大，大油门工况下瞬时电流能达到数十安，接触电阻过大会直接导致接插件发热，轻则损失动力效率，重则出现接头熔毁的风险。设计时公母插针的接触段采用了插合抱紧结构，插针表面做了镀金处理来降低接触阻抗，同时插合后依靠内螺纹结构的卡扣配合，能抵消飞行时的振动带来的松脱风险，不会出现空中断电炸机的情况。接头尾部的红色绝缘护套是为了区分正负极，避免插反导致的电路短路，护套和插针之间做了密封压接结构，焊线后可以避免焊锡外露造成的极间短路，也能提升线材根部的抗弯折能力，减少炸机时线材拉扯导致的接头脱落问题。

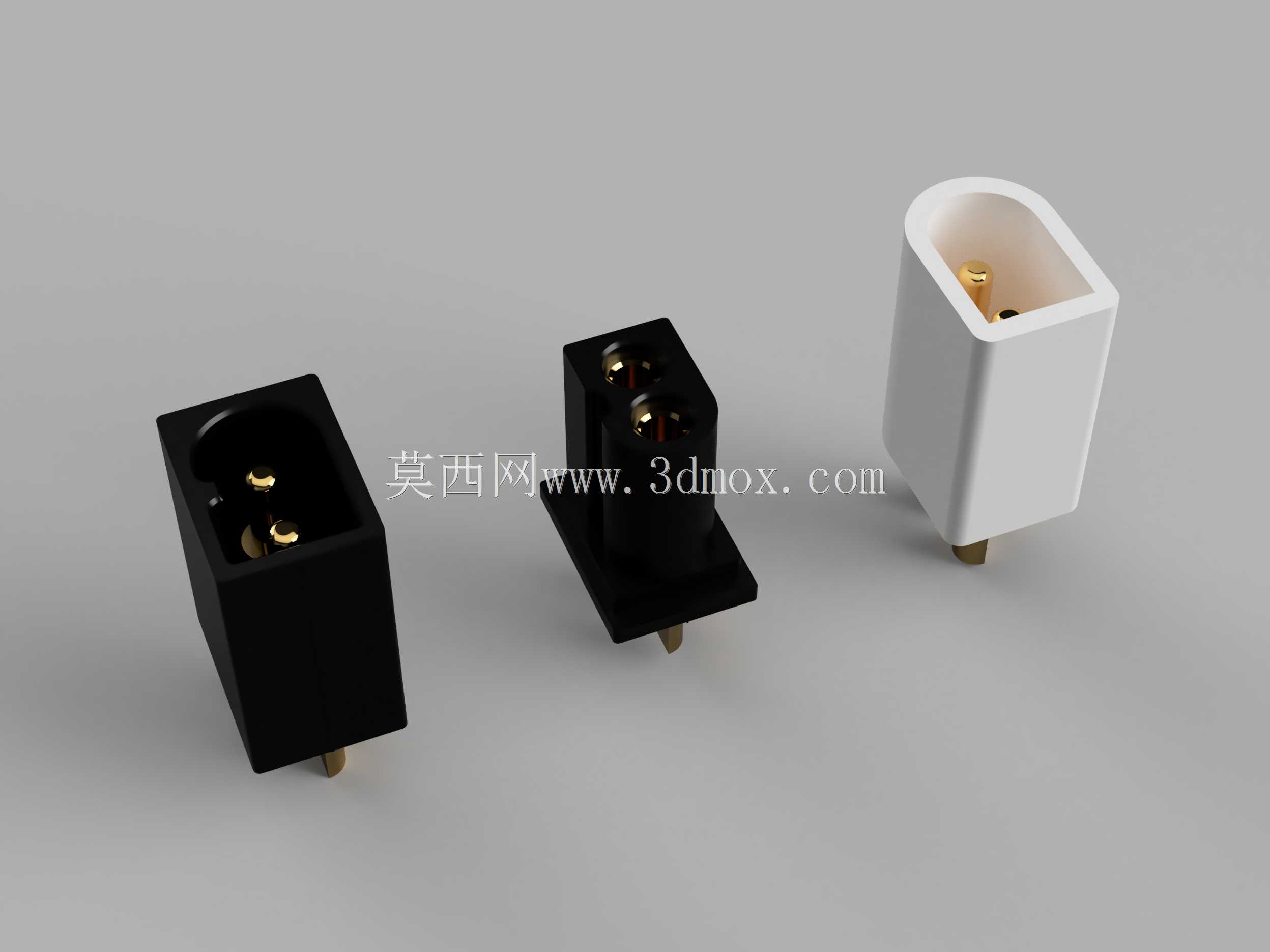

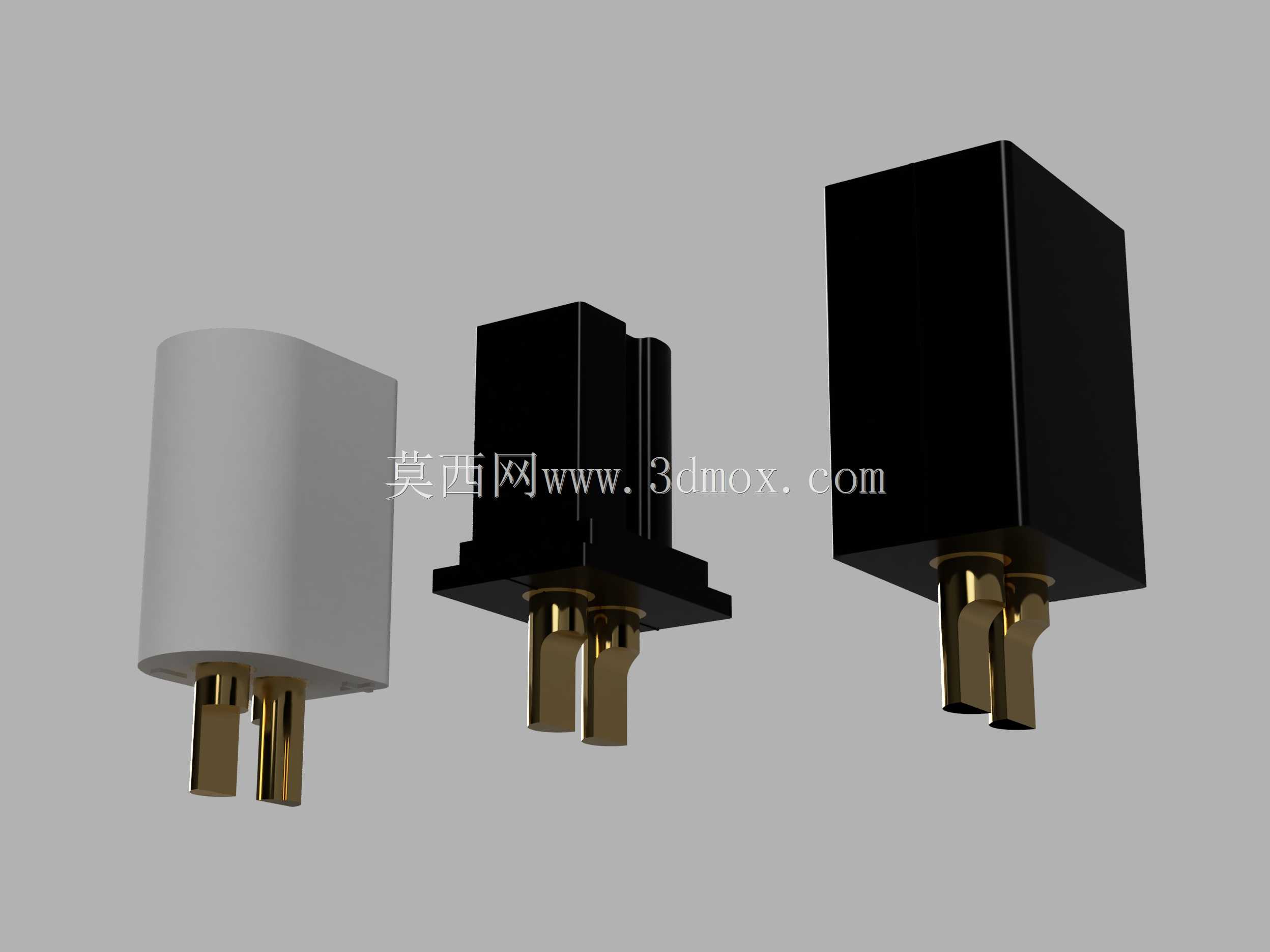

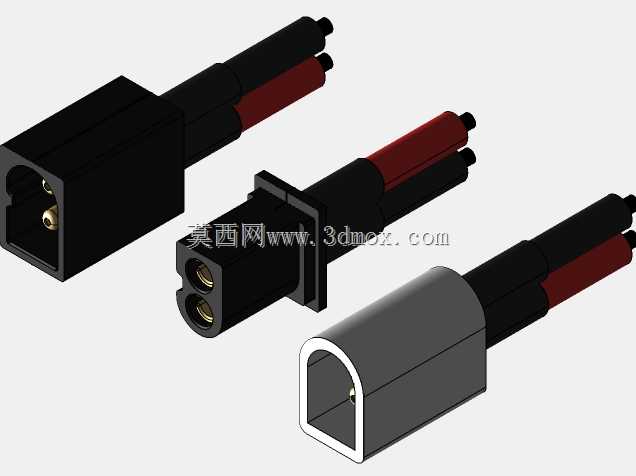

　　从设计思路来看，建模时优先保证了插合界面的尺寸精度，公头插针的外径、母头插孔的收口量都严格匹配实际量产件的公差范围，不会出现建模尺寸偏差导致的插合过松或过紧问题。接头的安装法兰部分做了限位台阶，安装在机臂或者机架上时可以直接卡入对应的安装孔位，不需要额外打胶固定，法兰盘的厚度控制在1.2mm，适配目前主流1.5mm-2mm厚度的碳纤机架安装位，不会出现安装后突出过多影响机架装配的问题。三种不同规格的接头分别对应不同的应用场景：带方形外壳的BT2.0内螺纹接头适合直接焊接在机端电调的供电焊盘上，外壳可以起到绝缘防护作用，避免碳纤机架导电造成的短路；带法兰盘的接头适合需要穿过机架板安装的场景，法兰盘可以分散受力，避免炸机时接头被撞歪；直型塑壳接头适合电池端的线束焊接，塑壳的防滑结构方便插拔时施力，不会因为手上有汗出现打滑拔不下来的情况。

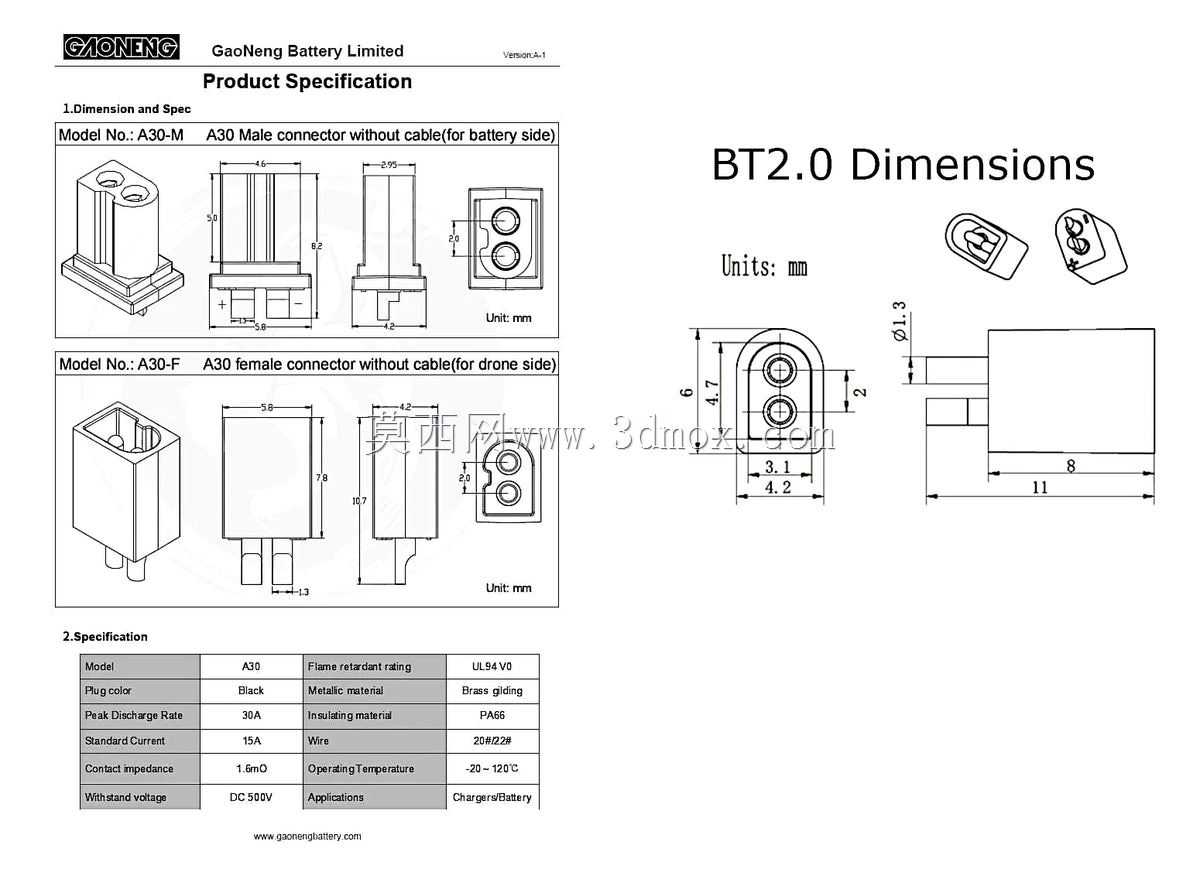

　　外形尺寸与安装边界上，单组接头的整体高度控制在18mm以内，最大外径不超过8mm，不会占用过多的机架内部空间，对于寸级在1.6到2.5寸的微型穿越机来说，这个尺寸刚好可以塞进机臂末端或者机头的狭小空间里，不会和螺旋桨、摄像头等部件产生运动干涉。插针的焊线端预留了3mm的焊杯长度，可以适配20AWG到22AWG的硅胶动力线，焊杯内壁做了倒角处理，穿线时更容易对准，焊接时焊锡可以顺着倒角填满焊杯，保证焊接强度。接头的插拔力控制在15N到20N之间，既不会因为太松在振动时脱落，也不会因为太紧导致插拔时把线扯断，日常换电池时的操作力度刚好合适。另外设计时也考虑了接头的防呆结构，公母头插合时只有对应极性才能插到位，反插时会被塑壳的限位结构挡住，避免新手玩家插反正负极烧坏设备。绝缘外壳采用的是耐高温的PA材质，建模时外壳的壁厚控制在0.8mm，既保证了足够的结构强度，摔机时不容易开裂，也不会因为壁厚过厚导致整体尺寸偏大。插针和塑壳之间做了防退卡扣，插针压入塑壳后会被卡扣卡住，插拔时不会出现插针被从塑壳里带出来的情况，提升了接头的使用寿命。
