三款不同插孔位欧标排插结构设计方案

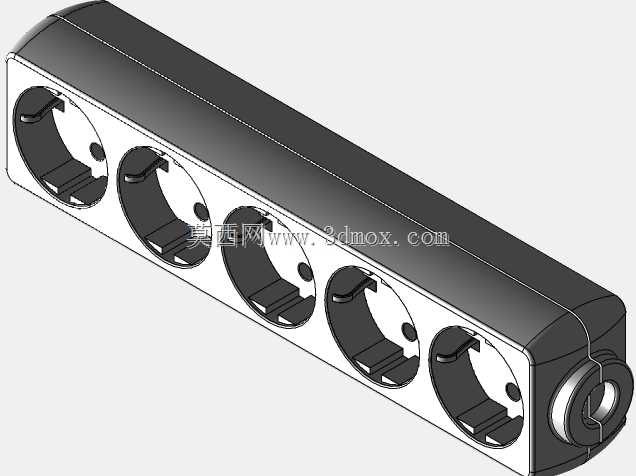

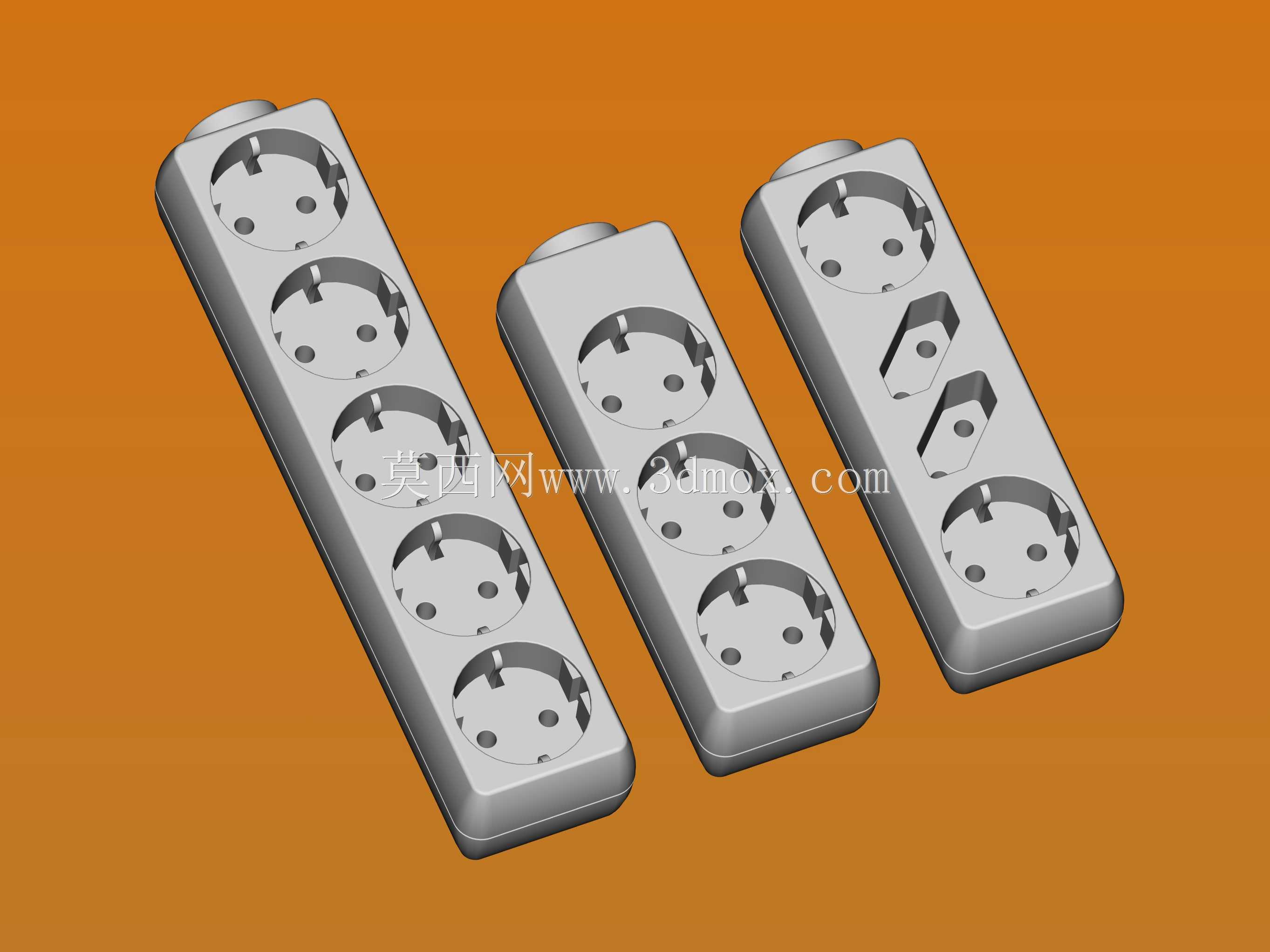

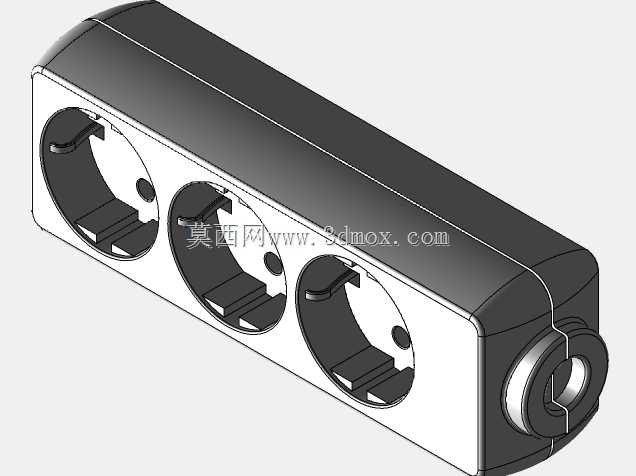

　　日常车间临时供电、实验室测试工位布线、小型设备外接供电场景里，排插是最容易被忽略却直接影响用电安全与布线整洁度的基础配件，这次完成的三款不同插孔数量的欧标排插结构，完全围绕实际使用场景的差异化需求做了适配调整。先从安装边界说起，三款排插的壳体宽度统一控制在42mm，厚度统一为38mm，这个尺寸是参考常规桌面理线槽、设备侧挂安装支架的通用间隙确定的，不管是贴装在工作台侧面的理线区，还是嵌入桌面预留的走线槽，都不会出现卡滞、突出过多的问题；长度方向根据插孔数量做了梯度设计，五孔位款总长215mm，三孔位款总长142mm，带两孔转换位的组合款总长178mm，不同长度可以适配不同的工位空间，比如空间紧凑的设备旁侧可以选短款，多设备集中供电的测试台选长款，避免多余长度挤占操作空间。

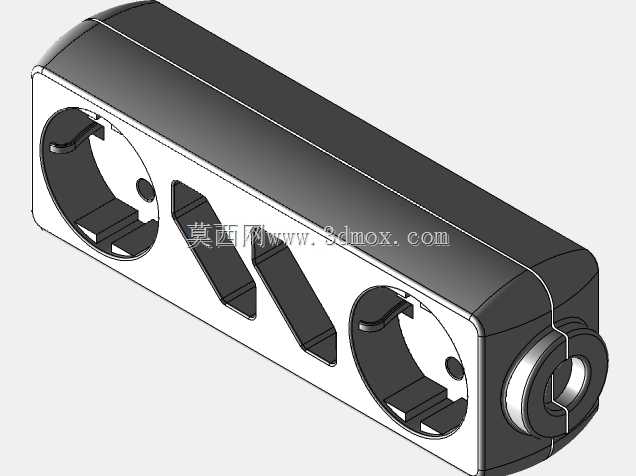

　　设计思路上没有做花哨的外观修饰，全部采用圆角矩形的壳体轮廓，边角做R3的圆弧过渡，一方面是注塑生产时可以减少应力集中，避免壳体边角受撞击开裂，另一方面日常使用时不会刮擦线缆表皮、划伤操作人员手臂。插孔布局全部采用等间距排布，相邻插孔中心距保持40mm，这个间距是经过实际插装验证的，即使全部插满带大尺寸欧标插头的电源适配器，也不会出现相邻插头互相干涉、挤占位置的情况，不会出现插了一个适配器就占掉两个插孔位的尴尬问题。其中带两个异形插孔位的组合款，是专门针对小型两芯用电设备设计的，比如测试用的万用表供电、小型手持电动工具的临时供电，不需要占用大尺寸的欧标插孔位，同时异形插孔做了防呆设计，反向无法插入，避免误插带来的用电风险。

　　壳体的分模面选在侧面中线位置，上下壳采用卡扣加两颗自攻螺丝的固定方式，卡扣沿壳体长度方向均匀布置，间距30mm，既可以保证日常使用时壳体不会松脱，维修拆解时也不需要破坏壳体结构，拆开尾部的两颗螺丝就能撬开卡扣更换内部铜条、保险部件。壳体尾部的进线孔做了阶梯式的防水台结构，搭配橡胶护线圈，既可以固定进线线缆，避免线缆被拉扯时内部接线端子松脱，也能防止少量泼溅的液体顺着线缆缝隙进入壳体内部，适配车间、实验室这类偶尔会有液体泼溅的场景。内部铜条采用一体化冲压成型的设计，不是传统的分体接线结构，铜条厚度0.6mm，载流量可以满足16A的常规供电需求，插孔内部的接触弹片做了弧形抱紧结构，插头插入后接触面积更大，不会因为轻微震动就出现接触不良、打火的问题。

　　实际使用场景里，五孔位的长款适合固定在装配工作台的后侧，给台面上的电动螺丝刀、焊台、万用表、小型台钻等设备集中供电，不需要额外拉多根明线，布线更整洁；三孔位的短款适合移动使用，比如临时检修设备时随工具包携带，给临时接的电钻、照明灯供电，体积小巧不占工具包空间；带异形插孔的组合款适合放在测试工位，除了给测试仪器供电，还能直接插小型两芯的测试探头供电模块、手持测温设备的充电器，不用额外携带转换头。三款排插的底部都预留了两个挂装孔，孔距根据长度分别匹配常规的墙面挂装、型材安装的孔位标准，既可以平放桌面，也可以挂装在墙面、铝型材机架上，安装方式灵活。壳体表面采用细磨砂的纹理处理，不容易残留指纹和油污，车间环境下使用也方便擦拭清洁，不会因为油污附着显得老旧过快。插孔的保护门结构做了统一设计，单孔插入需要达到75N以上的力度才能推开，避免车间里的细小金属碎屑、铁丝误插入插孔造成短路，也能防止意外触碰带来的触电风险，保护门的复位弹簧采用不锈钢材质，长期插拔也不会出现弹力失效、保护门无法复位的问题。
