斯凯姆IP56防护等级电气箱结构设计

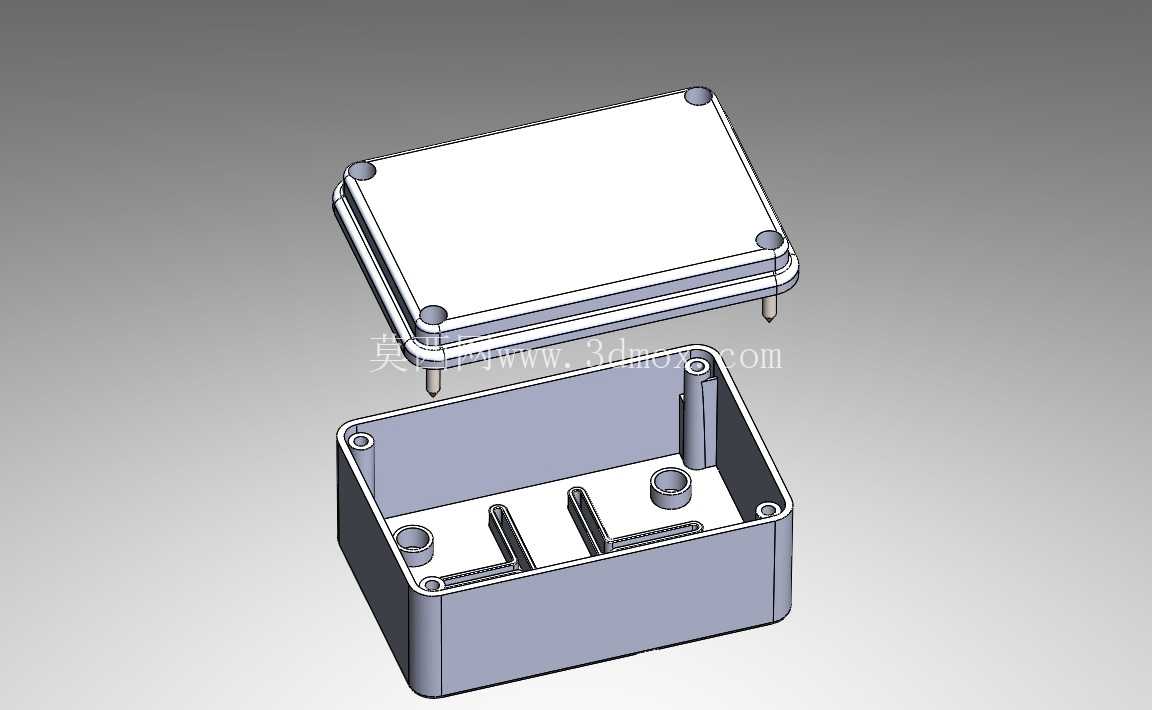

　　这款防护等级达IP56的电气箱，在户外小型电气配套、工业现场分布式接线场景中有着广泛的适配性，常被用于承载小型电源变换模块、接线端子排、信号中继组件，可在多尘、存在短时淋水的工况下为内部电气元件提供可靠的物理防护，避免粉尘侵入造成触点接触不良、凝露或溅水引发的线路短路问题。从结构设计逻辑来看，整体采用上下扣合的分体式壳体方案，下壳为核心容置腔体，上盖为密封盖板，两者配合面设置整圈密封槽，装配时可嵌入适配截面的橡胶密封条，通过四角的固定螺钉施加均匀压紧力，让密封条产生稳定的压缩形变，填充上下壳配合面的所有间隙，以此达成IP56的防护要求。

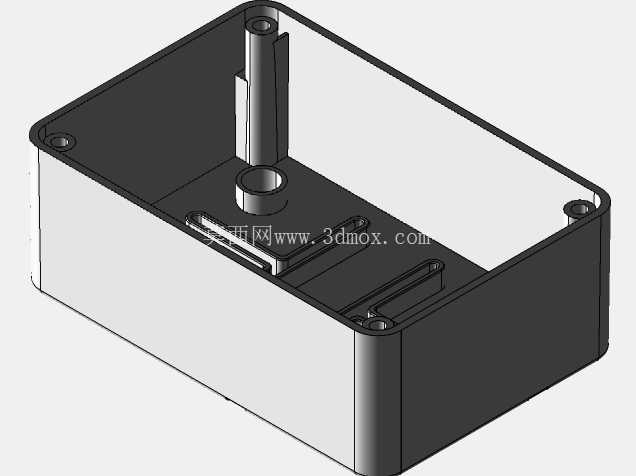

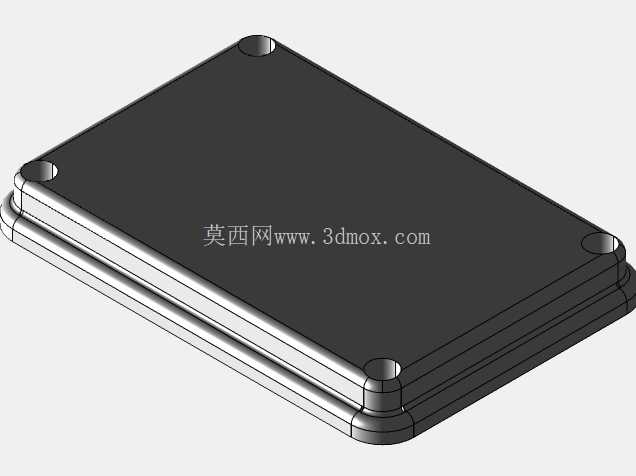

　　下壳腔体内部的结构做了针对性的功能分区，预留的圆柱凸台为内部PCB板或者元件安装的固定柱，可直接通过自攻螺丝完成内部组件的固定，无需额外增加安装支架；腔体内部设置的竖向分隔筋，一方面可以增强壳体的整体结构强度，避免薄壁壳体在受外力挤压时产生形变破坏密封性能，另一方面可作为不同功能元件的物理分隔，减少强电与弱电元件之间的信号干扰，同时也能在壳体内部出现凝露时，引导凝露沿筋条流向腔体底部的预留排水间隙，避免积液浸泡元件引脚。上盖采用平整的板式结构，四角设置沉头螺钉孔，螺钉锁紧后头部不会突出盖体表面，既可以避免外力磕碰造成螺钉松动，也能让壳体外表面更整洁，减少积尘积水的附着区域。

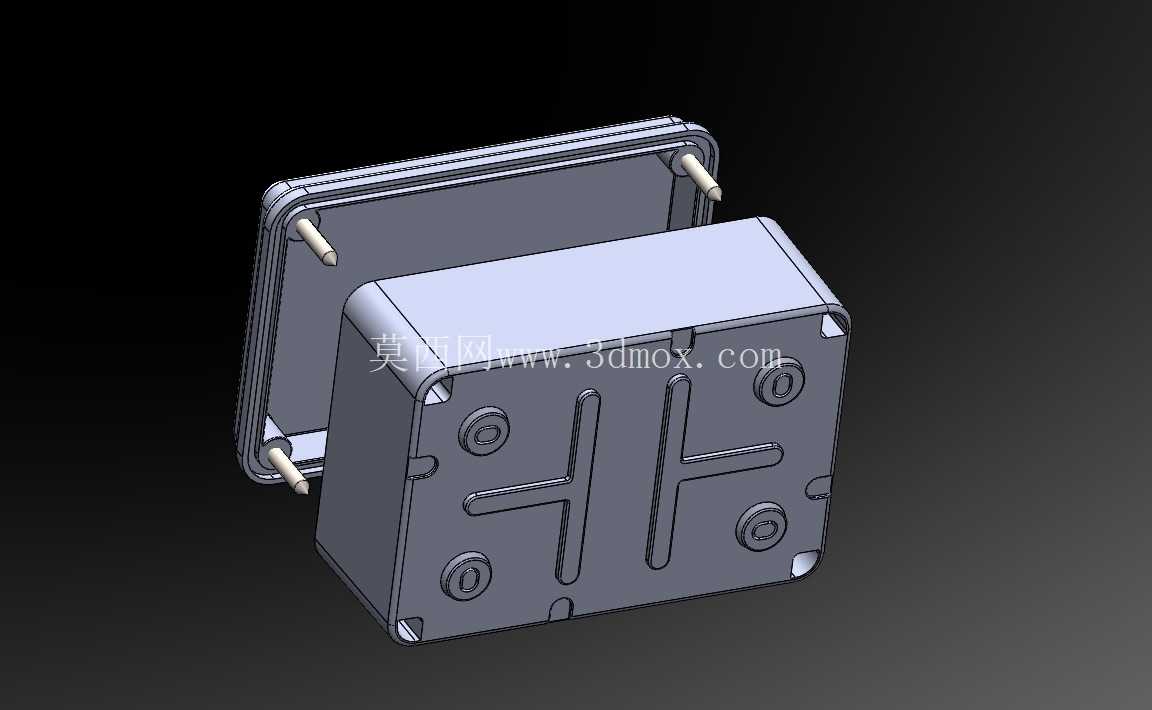

　　壳体外部伸出的两个固定插脚，为嵌入式安装的定位结构，可直接插入安装面板的预开孔中完成快速定位，配合侧边的固定卡扣或者螺丝即可完成箱体的安装固定，无需在箱体背部额外设置安装法兰，能有效压缩安装所需的空间尺寸。从安装边界来看，该箱体外形尺寸适配120x80的安装开孔场景，腔体内部净空高度可容纳高度不超过60mm的电气元件，设计时已预留密封条压缩量、元件引脚焊接高度、内部走线的弯曲半径空间，不会出现装配后上盖压接导线或者元件的问题。在壁厚设计上，壳体主体采用均匀壁厚设计，转角处均做圆角过渡，既可以满足注塑成型的工艺要求，减少注塑过程中的应力集中、缩痕等缺陷，也能避免尖角处的应力集中导致壳体受冲击时开裂。

　　上下壳的配合止口做了错位搭接设计，即使密封条出现老化形变，外部的淋水也需要经过弯折的间隙路径才能进入腔体内部，进一步提升了防护的冗余度。下壳侧壁的固定柱位置做了局部加厚处理，避免螺钉锁附时出现柱体开裂的问题，同时固定柱的高度与腔体内部元件安装高度匹配，可让PCB板等元件悬空于腔体底部，与底面留出足够的间隙，避免底部凝露直接接触元件。在实际选型应用中，这类电气箱可直接配套小型电源变换模块、信号隔离模块使用，无需额外开模制作防护壳体，能大幅缩短小型电气设备的开发周期，其标准化的安装尺寸也能适配多数工业现场的预留安装位，替换维护时无需重新开孔，降低现场改造的工作量。设计过程中已充分考虑不同使用场景的适配性，壳体外部无多余的突出结构，可根据实际使用需求在侧壁开孔加装防水接头，完成进出线的密封连接，开孔位置可根据内部元件的走线方向灵活选择，不会破坏壳体整体的防护性能。
