CA6140机床用螺栓压紧式导轨锁紧装置

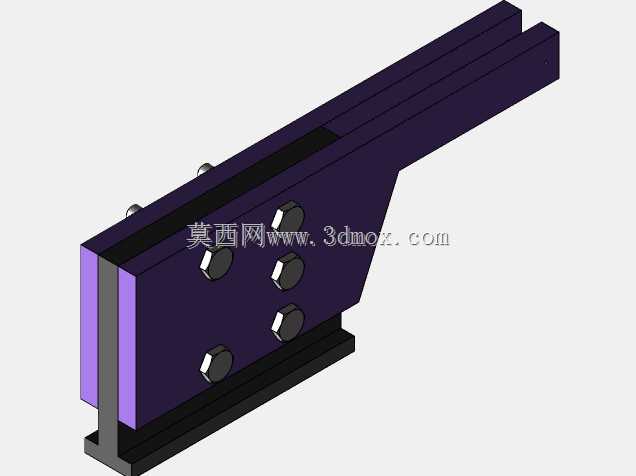

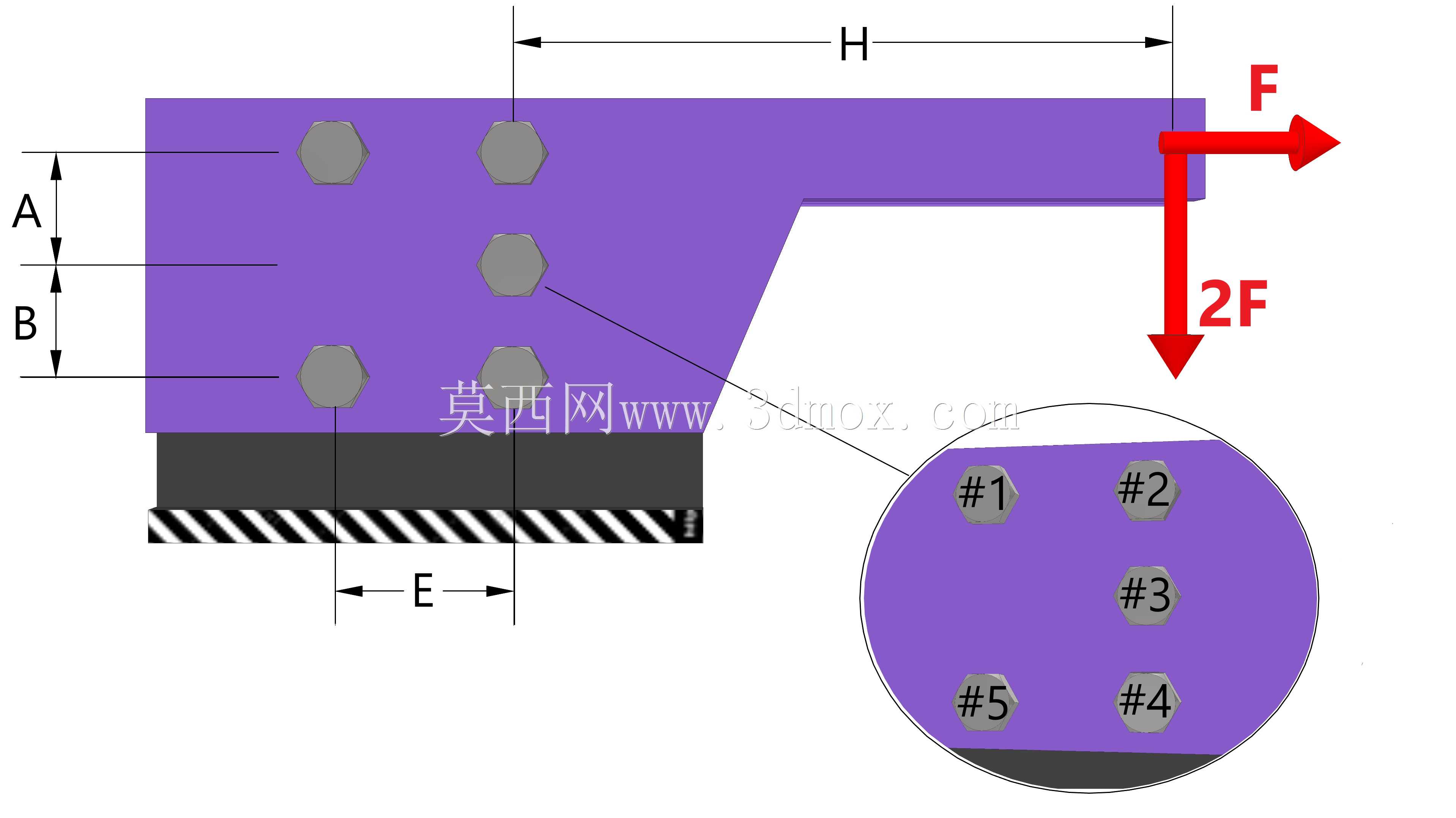

　　在普通卧式车床的日常加工作业中，导轨副的锁紧可靠性直接影响大负荷切削、工位停留加工时的整机刚性，尤其是CA6140这类通用卧式车床，在进行端面车削、偏心件装夹加工、长轴类零件调头找正等工序时，经常需要将溜板或者上刀架固定在指定导轨位置，避免切削力带动部件滑移导致加工尺寸超差。这款锁紧装置正是针对CA6140车床导轨副的安装边界设计，整体采用分体式夹座结构，主体夹座为长条形斜切构型，适配车床床身导轨的侧面安装空间，不会与溜板箱的原有走刀管线、润滑管路产生运动干涉。从结构设计逻辑来看，装置没有采用复杂的偏心锁紧或者液压驱动结构，而是选择了最可靠的多螺栓压紧方案，夹座上共布置6颗内六角压紧螺栓，沿夹座长度方向分两列排布，

　　每列3颗螺栓的压紧力可以均匀覆盖夹座与导轨侧面的接触区域，避免单点压紧导致的夹座倾斜、局部应力集中问题；夹座与导轨接触面之间设置了两块等高的紫色耐磨垫块，垫块采用耐磨铜合金材质，既可以避免锁紧时夹座本体刮伤导轨淬火工作面，又能通过垫块的微量变形补偿导轨面的微小形位误差，保证锁紧时整个接触面均匀受力，不会出现局部压痕。安装时只需将夹座的开口卡槽对准床身导轨的侧边基准面，推入到需要锁紧的工位后，按对角线顺序依次拧紧6颗内六角螺栓，即可通过垫块将夹座与导轨牢牢抱死，锁紧后可承受最大12kN的轴向切削冲击力，完全满足CA6140车床常规粗加工、半精加工的刚性要求。从安装边界尺寸来看，夹座总长度适配CA6140导轨的侧面安装空间，

　　整体厚度控制在45mm以内，安装后突出导轨侧面的尺寸不超过50mm，不会影响刀架的最大回转直径，也不会与卡盘、尾座等周边部件产生运动碰撞；夹座底部设置了与导轨下沿贴合的定位凸台，安装时可以快速对齐基准，不需要额外打表找正，现场调整工位时只需松开螺栓即可沿导轨滑动移位，操作便捷性完全适配车间一线的加工节奏。在实际应用场景中，除了常规切削工位锁紧外，该装置还可以作为车床附加工装的安装基准，比如加装内孔磨削附件、跟刀架辅助支撑时，可以通过该锁紧装置将附件支架固定在导轨指定位置，不需要对床身进行二次钻孔加工，保护机床原有导轨面的完整性。设计过程中特意将夹座的受力面做了斜切过渡处理，避免应力集中导致夹座在长期交变压紧力下出现开裂，

　　所有螺栓孔均做了沉头处理，螺栓拧紧后头部不突出夹座表面，避免作业时勾挂切屑或者操作工人的劳保用品；耐磨垫块与夹座之间采用小过盈配合装配，长期使用磨损后可以单独更换垫块，不需要整体更换夹座，降低了后期维护成本。相较于传统的单螺栓锁紧装置，这款多螺栓压紧结构的锁紧力分布更均匀，不会因为导轨面的局部磨损导致锁紧失效，在长时间满负荷切削作业下也不会出现松动移位，对于CA6140这类服役年限较长、导轨面存在轻微磨损的老旧车床，该装置的适配性更强，通过调整不同螺栓的压紧量，可以补偿导轨面0.1-0.3mm的磨损量，恢复导轨锁紧的可靠性，不需要对床身导轨进行大修刮研就能满足常规加工的精度要求。
