多齿传动链轮紧固连接结构设计

　　这类带周向紧固孔的齿形轮体，常见于重载输送线、机床主轴进给传动、农业机械动力传输单元中，核心作用是在两平行轴间传递确定传动比的旋转扭矩，相比带传动不存在打滑丢转问题，相比齿轮传动对安装中心距的公差容忍度更高，适配多粉尘、润滑条件一般的户外或半开放作业场景。轮体采用分体式组合设计思路，外圈为带啮合齿廓的承载段，齿形做了等距修形处理，齿顶圆弧与配套链条的滚子接触弧长经过匹配计算，避免啮合过程中出现卡滞、冲击异响问题，齿根位置做了圆角过渡，减少长期交变载荷下的应力集中开裂风险。内圈为轮毂安装段，中心开设带键槽的通孔，用于和传动轴配合传递扭矩，键槽的侧壁公差取H7级，保证装配后键的两侧面受力均匀，不会出现单侧压溃导致的传动空程。

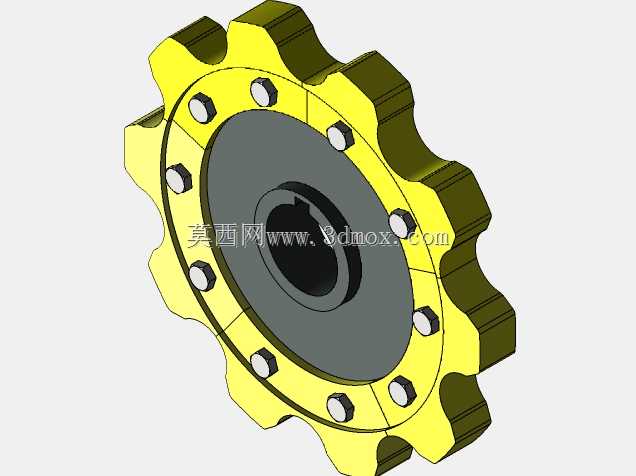

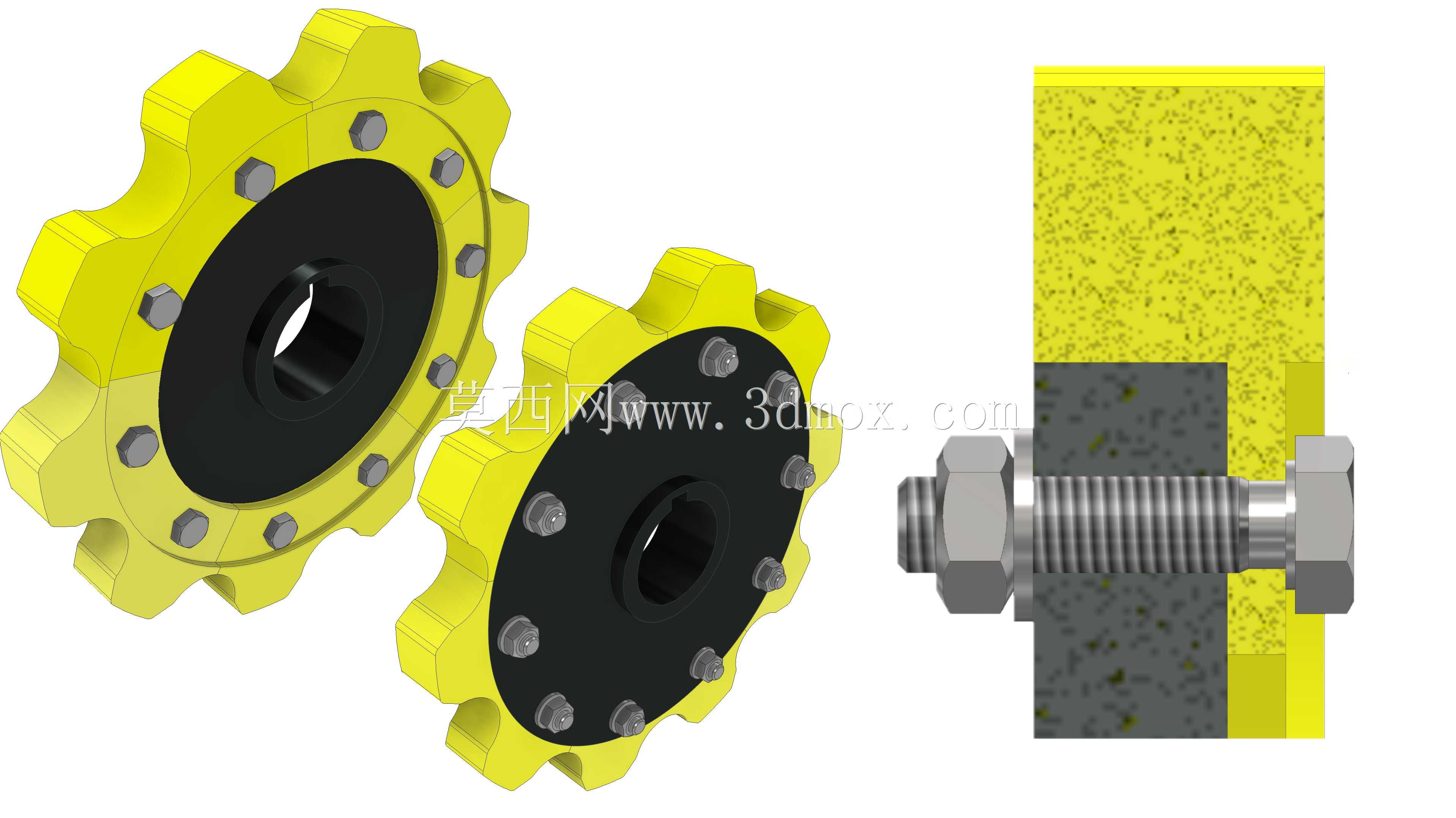

　　内外圈之间沿圆周均匀布置12个圆柱紧固连接件，每个连接件的沉孔深度经过精确计算，装配后紧固件端面不高出轮体侧面，避免运转过程中剐蹭周边的机架护板或相邻传动部件，孔位的位置度公差控制在0.02mm以内，保证每颗紧固件承受的预紧力均匀，不会出现单颗螺栓过载断裂的问题。从安装边界来看，轮体的轴向总厚度适配常规标准链条的宽度，齿顶圆直径与配套链轮的中心距匹配常规输送机架的安装孔位，不需要额外改制机架即可完成替换安装。设计过程中优先考虑了现场维护的便捷性，当外圈齿面出现磨损后，不需要拆卸整个轮毂和传动轴，只需要拆除周向的紧固件即可单独更换外圈齿段，大幅降低停机维护的时间成本和配件更换成本。轮体的材质匹配上，外圈齿段可选用淬火处理的中碳钢，

　　表面硬度达到HRC45-50，保证齿面的耐磨性能，内圈轮毂选用调质处理的45号钢，兼顾足够的韧性和强度，避免键槽位置受冲击载荷出现崩裂。在实际工况验证中，这类结构的链轮在额定载荷下连续运转的寿命比整体式焊接链轮提升40%以上，尤其适合输送距离长、负载波动大的物流输送线、矿山给料设备以及机床排屑机构的传动单元，安装时只需要保证两轴的平行度误差在1mm/m以内，齿面共面误差不超过0.5mm，即可保证平稳啮合，不需要频繁调整张紧机构。周向布置的紧固件采用防松设计匹配，在振动幅度较大的工况下可加装防松垫圈，避免长期运转出现紧固件松动导致的轮体错位问题，轮体的两侧端面做了平面度处理，装配后和轴肩、锁紧螺母的贴合面没有间隙，不会出现运转过程中的轮体窜动问题。
