带T4法兰等长涡轮排气歧管结构设计

　　在涡轮增压动力单元的进排气系统开发中，排气歧管的结构设计直接决定了涡轮的响应效率、各缸排气干涉程度以及整机的动力输出平顺性，这款带T4法兰的等长涡轮排气歧管，正是针对大排量V型八缸发动机的性能升级需求开发的专用排气构件。从实际装车场景来看，这类歧管多用于后驱性能车的纵置发动机布局改装、赛事用车动力单元强化以及小批量定制动力总成的配套，区别于原厂铸铁歧管偏重成本与耐用性的设计取向，这款等长结构的核心目标是实现各缸排气脉冲的均匀输送，让涡轮叶轮获得稳定连续的排气冲击，避免不同气缸排气时序差带来的气流紊流、脉冲抵消问题，有效降低涡轮迟滞，提升中低转速区间的扭矩输出表现。

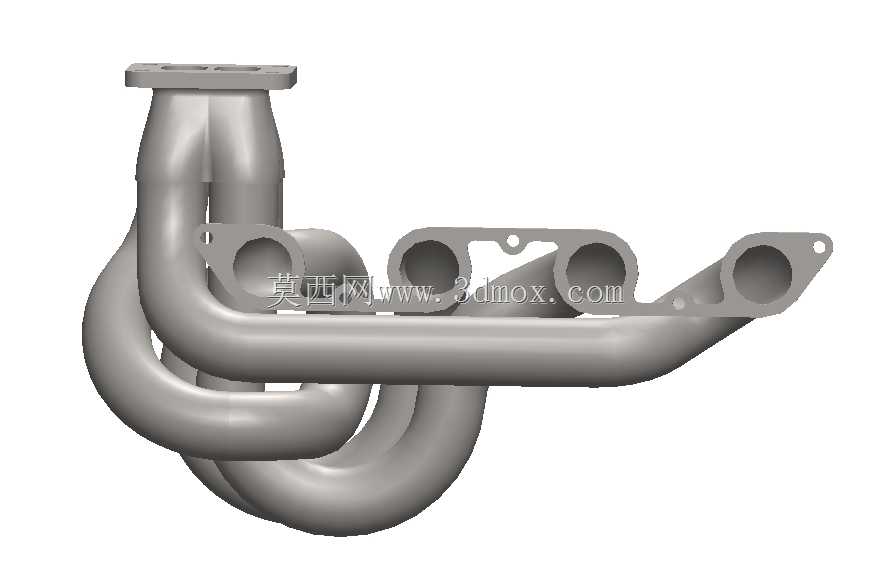

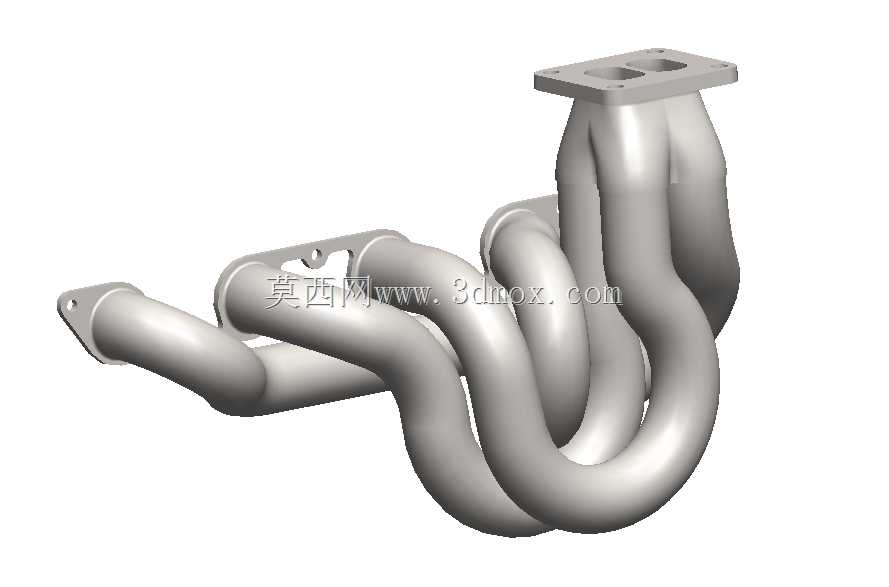

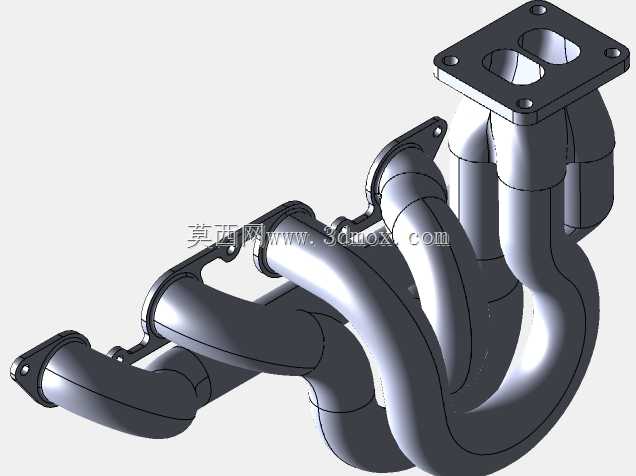

　　从功能特性层面看，这款歧管采用四管等长螺旋排布的结构，每一路排气通道的有效流通长度完全一致，各缸排出的高温高压废气经过长度相同的管路汇入涡轮端的T4法兰接口，能够保证各缸的排气背压差值控制在极小范围内，避免出现个别气缸排气不畅导致的做功效率下降、排温异常升高的问题。T4法兰作为涡轮增压器领域通用的大流量接口规格，可匹配对应尺寸的盖瑞特、霍尔塞特等主流系列涡轮增压器，法兰面采用平面铣削加工工艺，安装时配合金属密封垫片即可实现高温工况下的可靠密封，避免排气泄漏导致的动力损失与舱内高温隐患。歧管的缸盖侧采用对应发动机缸盖排气口的专用法兰接口，每个接口的位置度公差控制在0.1mm以内，能够与缸盖排气端面完全贴合，无需额外修改缸盖结构即可完成安装，适配的歧管总长度为520mm，安装时可避开纵置发动机舱内的防火墙、转向机、冷却管路等周边构件，预留足够的隔热层包裹空间，避免高温排气歧管对周边橡胶管路、线束造成热辐射老化。

　　在设计思路的落地过程中，这款歧管的管路弯曲半径经过多轮流体仿真优化，所有弯管位置都采用大圆弧过渡结构，避免直角弯折带来的排气阻力激增，管路内壁的光滑度控制在Ra1.6以下，减少废气流动过程中的沿程阻力损失。歧管的管壁厚度经过强度与热容量的平衡计算，既能够承受排气脉冲带来的高频振动与最高近千度的排气温度，也不会因为管壁过厚导致热容量过大、暖机速度变慢的问题。无盖茨黑德的结构设计取消了多余的冗余加强结构，在保证歧管整体刚性的前提下尽可能降低构件自重，相比同规格铸铁歧管减重超过40%，能够降低发动机舱内的簧下质量关联负载，对于追求轻量化的性能改装场景十分友好。

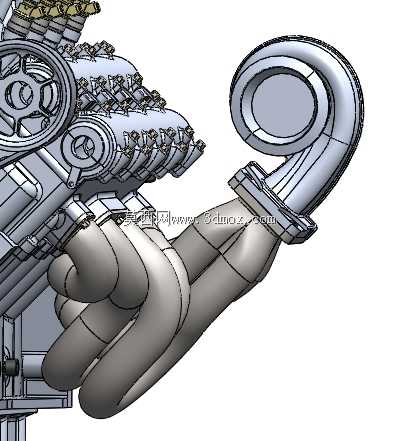

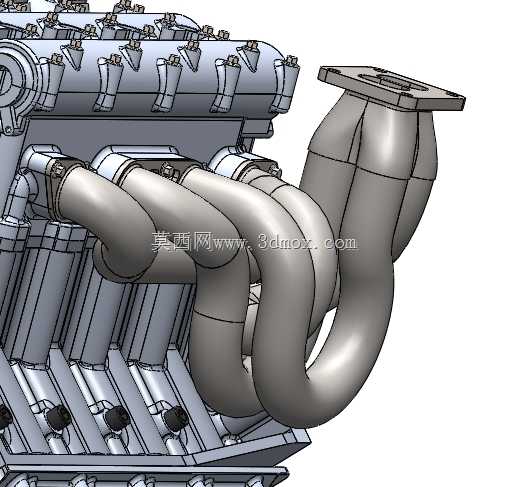

　　从安装边界的适配性来看，这款歧管的安装点位完全匹配对应V8发动机缸盖的原有排气歧管固定孔位，安装时可直接沿用原厂的固定螺栓规格，无需在缸盖上进行额外打孔攻丝作业。歧管的涡轮端法兰中心位置与缸盖安装面的相对距离经过精准校核，安装后涡轮增压器的位置能够与原厂发动机舱的排气前段管路、机油冷却管路、回油管路的走位相适配，不会出现管路干涉、安装空间不足的问题。在实际使用过程中，这类等长歧管能够让涡轮的建压转速相比原厂歧管降低300-400转，油门响应速度明显提升，同时各缸排温的一致性更好，能够减少高负荷工况下因为个别缸排温过高导致的爆震、活塞熔顶等故障风险，对于动力升级后的发动机长期稳定运行有明显的帮助。在三维建模过程中，这类歧管的管路扫掠、法兰拼接、安装位避让都需要严格按照实际发动机舱的点云数据进行校核，每一段管路的曲率、相邻管路的间隙都要预留至少5mm的热膨胀余量，避免发动机达到工作温度后，管路热胀冷缩出现相互干涉、应力集中导致的歧管开裂问题。
