CA6140车床配套法兰式旋转气缸结构

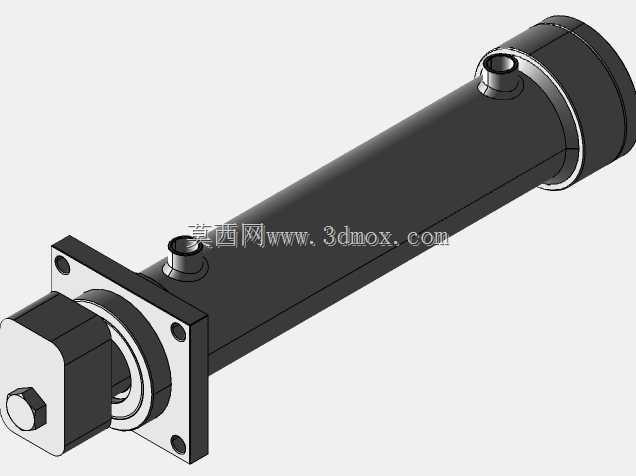

　　这款配套CA6140车床使用的旋转气缸，是车床气动工装改造、自动化上下料工位升级中常用的气动执行部件，主要承担车床加工过程中工件的夹紧旋转驱动、工位切换的回转动力输出，在普通车床的半自动化改造场景里，这类气缸可以替代传统手动卡盘的夹紧操作配合回转动作，完成轴类、盘类零件装夹过程中的角度调整，也可用于车床配套的自动送料架上的料件换向动作，适配CA6140车床床头箱侧的安装空间，不会和车床原有刀架、溜板的运动行程产生干涉。从结构设计来看，这款气缸采用前端方形法兰安装形式，法兰面上预留四个对称的安装通孔，安装时可以直接通过螺栓固定在车床床头的工装连接板上，安装定位基准和气缸的输出轴轴线保持同轴，能有效降低气缸工作时的径向偏载，

　　延长内部密封件的使用寿命。气缸整体为长筒型缸体结构，缸筒采用无缝钢管精加工内壁，内壁粗糙度控制在Ra0.8以内，保证活塞运动时的密封性能和运动平顺性，缸体侧面设置两个进出气接口，分别对应活塞正反向旋转的气路供给，接口采用标准管螺纹，可以直接和车间常规的气动快插接头适配，不需要额外加工转换接头。前端输出轴端设置有扁方结构和定位凸台，用来连接外部的卡盘连接盘或者回转工装，输出轴和缸体之间采用组合密封结构，既有防尘圈阻挡加工过程中的铁屑、切削液进入气缸内部，也有耐磨导向环承受输出端的径向载荷，避免活塞轴出现偏磨。在实际选型安装时，需要注意这款气缸的轴向总长度，安装后要保证气缸尾部和车床床头箱外侧的安全距离不小于20mm，

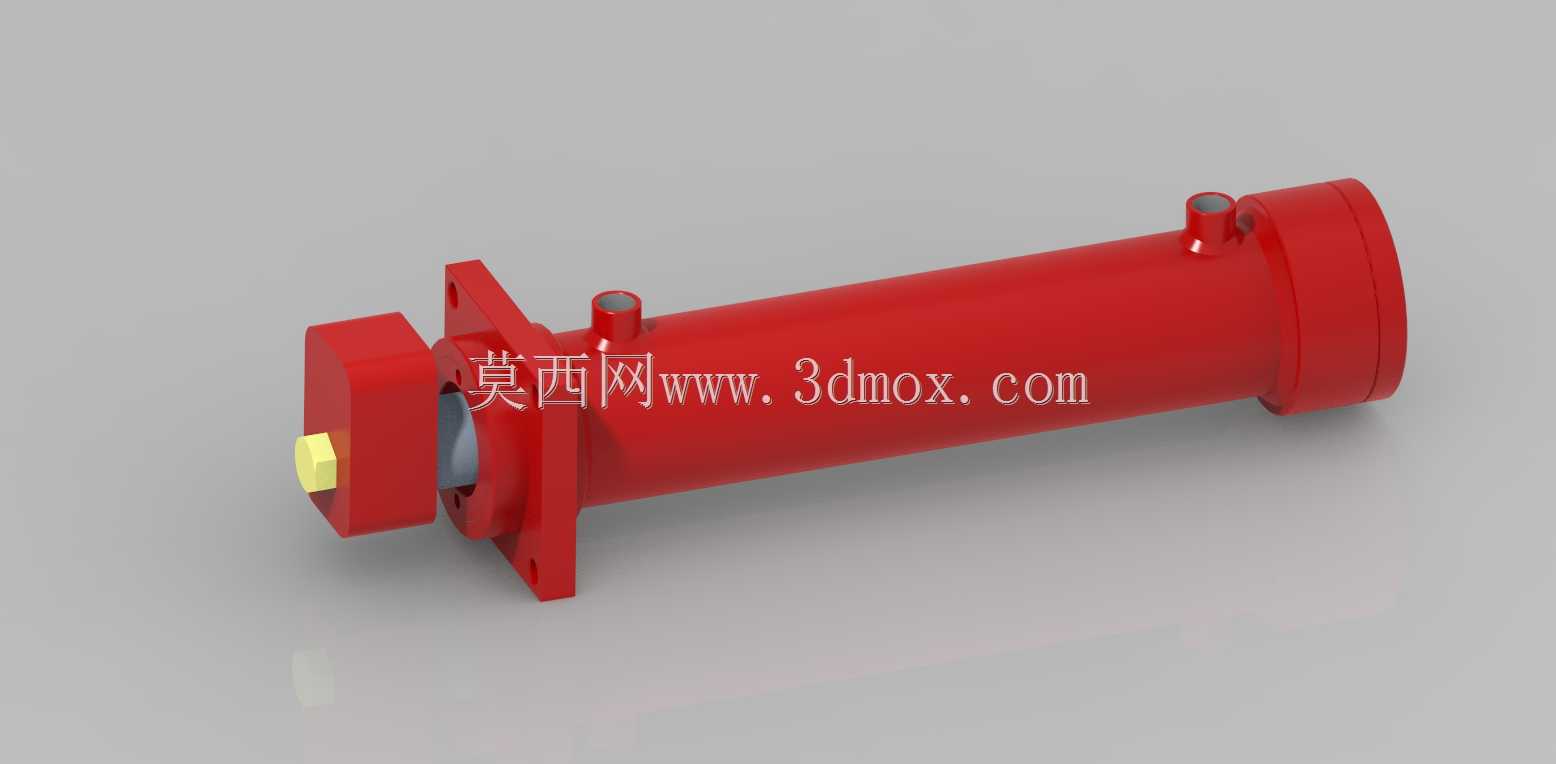

　　预留出气路接头的安装空间和气管的弯曲半径，同时气缸的输出轴回转中心要和车床主轴中心保持同轴，同轴度误差控制在0.1mm以内，避免气缸工作时承受额外的径向力导致密封过早损坏。这款气缸的回转行程可以根据实际工装需求调整，通过缸体内部的限位结构调整回转角度，适配不同加工工序的角度切换需求，在CA6140车床的六角工装改造、自动分度钻孔工位中，这类旋转气缸可以配合气动卡盘使用，完成工件装夹后的自动分度，不需要人工手动转动卡盘调整角度，能有效降低操作工的劳动强度，提升批量零件加工的一致性。缸体表面采用喷塑红色涂装，和车间常规的气动元件外观标识统一，方便日常设备巡检时快速识别气动部件，同时涂装层可以抵御车间内的切削液飞溅、油污侵蚀，

　　避免缸体表面出现锈蚀。气缸的端盖和缸筒之间采用拉杆连接结构，后期维护时可以直接拆卸拉杆更换内部的密封件、活塞组件，不需要整体更换气缸，降低设备维护成本。在气路配置上，这款气缸需要搭配两位五通电磁阀使用，根据回转速度的需求可以在气路上加装单向节流阀，调整气缸的回转速度，避免回转速度过快导致工装冲击，影响加工精度，同时气路前端需要加装空气过滤组合，过滤压缩空气中的水分和杂质，避免杂质进入气缸内部划伤缸筒内壁和密封件。在实际使用场景中，除了CA6140车床的配套使用，这款气缸也可以适配同规格的其他普通卧式车床的工装改造，只要安装法兰的连接尺寸匹配、输出扭矩满足工装负载要求即可通用，安装时需要注意气缸的额定工作压力要和车间气源压力匹配，常规工况下工作压力保持在0.4-0.6MPa区间即可满足大部分车床工装的驱动力需求，避免压力过高导致气缸冲击力过大损坏工装或者工件，压力过低则会出现输出扭矩不足，导致夹紧或者回转动作不到位，影响加工流程的正常运行。
