带安装支架的旋转式碳膜电位计结构设计

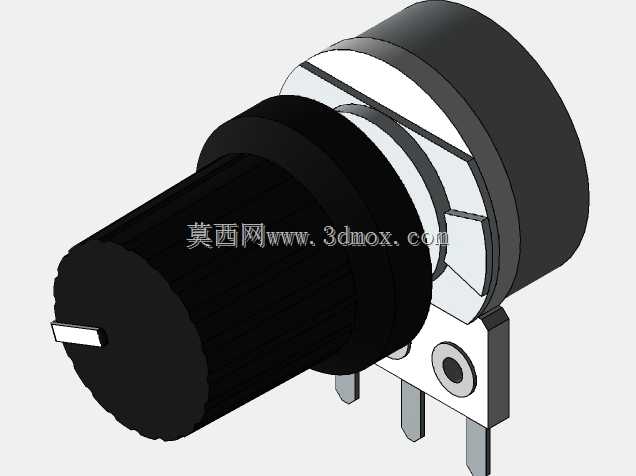

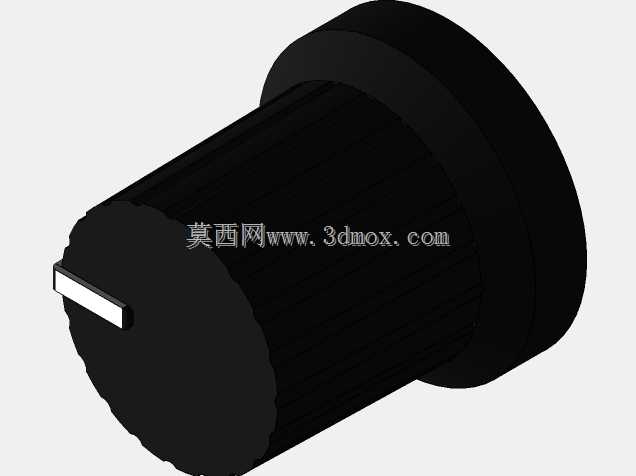

　　在工业控制板卡、民用消费电子、小型机电设备的信号调节回路里，这类带安装支架的旋转式碳膜电位计是出镜率极高的被动调节元件，不同于贴片式微调电阻，这款结构专门适配需要人工手动频繁调节参数的场景，比如小型焊机的电流调节旋钮、老式音频设备的音量调节轴、实验台电源的电压输出整定、小型传动设备的转速给定旋钮，都能看到同结构电位计的应用。从实际使用的工况来看，这类电位计需要同时满足手动操作的手感一致性、板端安装的结构可靠性、回路电阻变化的线性度三类核心要求，设计时首先要平衡操作扭矩与结构阻尼的关系：转轴部分采用带防滑齿纹的金属轴套，轴身加工有标准细牙螺纹，配合自带的六角锁紧螺母，可以直接固定在设备面板的预制开孔上，不需要额外设计转接固定件，面板安装的开孔直径适配常规10mm规格的电位器安装孔，锁紧后轴伸长度预留足够空间安装塑料旋钮，不会出现旋钮蹭面板的干涉问题。

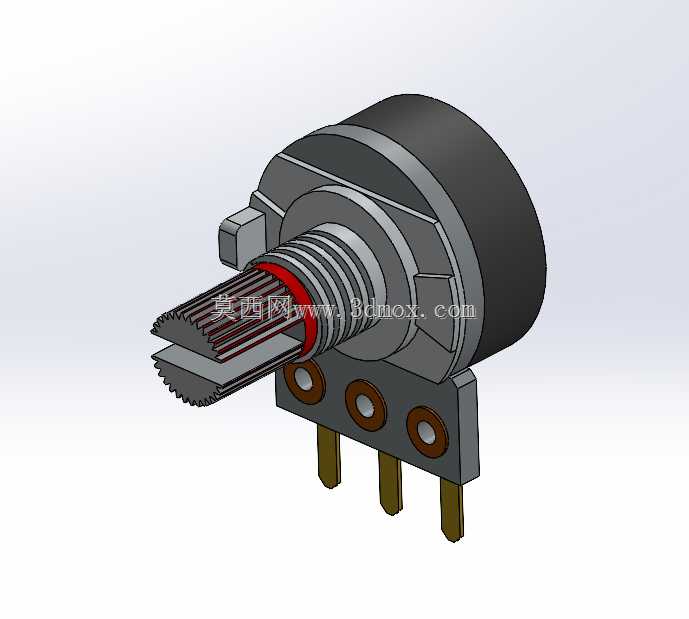

　　本体部分的外壳采用阻燃塑压材质包裹碳膜基片，尾部的三个引出插脚采用标准2.54mm间距设计，既可以直接插装在印刷电路板的对应焊盘上完成波峰焊接，也可以搭配接插件完成线束连接，适配不同的装配工艺需求。底部自带的金属安装支架是这款结构区别于普通塑封电位计的核心设计，支架上预制三个带绝缘衬套的固定孔，当设备内部没有足够空间做面板安装、需要直接把电位计固定在内部钣金支架或者PCB板上时，可以通过三个M3螺丝穿过衬套完成固定，衬套的作用是避免螺丝拧紧时压裂内部碳膜基片，同时隔绝金属支架与碳膜层的导电接触，防止出现信号短路的问题。

　　从内部结构的设计逻辑来看，转轴与内部碳膜片的接触刷采用弹性铜合金材质，接触压力经过调校，既能保证旋转全程刷片与碳膜层的可靠接触，不会因为设备振动出现接触不良、信号跳变的问题，又不会因为压力过大导致碳膜层过度磨损，缩短元件的使用寿命。转轴根部设计有橡胶密封垫圈，能够阻挡日常使用环境中的灰尘、少量飞溅液体进入电位计内部，适配多尘、轻度潮湿的工业现场使用场景，不会因为少量粉尘侵入就出现调节时的信号杂波。

　　建模过程中需要重点关注几个安装边界尺寸：首先是三个引出脚的长度与相对位置，插脚伸出本体底部的长度控制在5mm，刚好满足PCB插装后的焊锡透锡要求，不会因为引脚过长导致焊后剪脚工序额外增加工作量，也不会因为引脚过短出现焊接虚焊的问题；其次是转轴的旋转行程，这类单圈电位计的有效旋转角度为270度，建模时要在本体与转轴之间设置机械限位结构，避免旋转超出行程后损坏内部碳膜片与接触刷；最后是安装支架的平面度，支架与本体结合的平面需要保证0.1mm以内的平面度公差，防止螺丝固定时因为支架翘曲导致本体塑壳受力开裂。

　　在实际选型替换时，这款结构的电位计可以直接替换同安装尺寸的同阻值规格进口电位计，不需要修改设备面板开孔或者PCB焊盘位置，维修替换的适配性很强。不同于多圈精密电位计，这款单圈碳膜电位计的调节分辨率足够满足常规的开环参数调节需求，成本仅为多圈精密电位计的几分之一，在对调节精度没有极高要求的民用、工业通用场景下性价比优势非常明显。建模时对转轴的齿纹部分做了简化处理，保留了齿纹的防滑结构特征，同时还原了螺纹段、锁紧螺母、安装支架、绝缘衬套、引出插脚的所有装配关系，能够直接用于设备装配的干涉检查、面板开孔的位置校核、PCB封装的匹配验证，不需要再对模型做额外的结构修正。
