国际象棋王造型SolidWorks建模练习作品

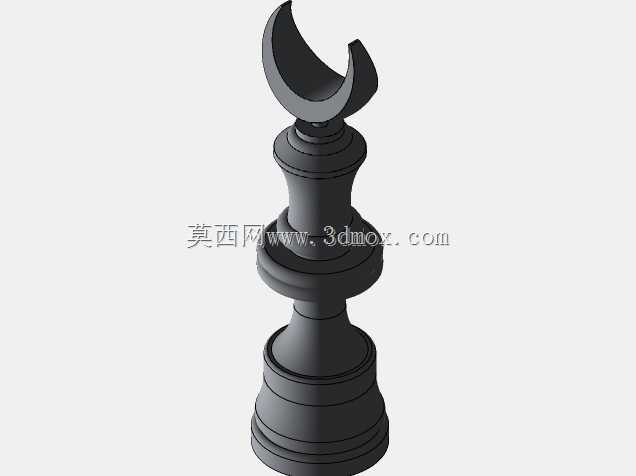

　　本次建模的国际象棋王造型，核心应用场景覆盖三维建模入门实操训练、桌面文创摆件开发、棋类教具生产打样多个方向，并非单纯的几何练习件，其结构逻辑可直接迁移至带装饰特征的回转类工艺品、小型装饰五金件的设计流程中。从实际用途来看，该模型一方面可作为SolidWorks回转特征、曲面裁剪、多实体组合命令的实操载体，帮助初学者掌握从二维工程图到三维实体的转化逻辑，另一方面也可直接用于3D打印、失蜡铸造小批量生产，作为高端国际象棋套装的核心棋子，或是桌面装饰摆件、文创周边的设计原型。

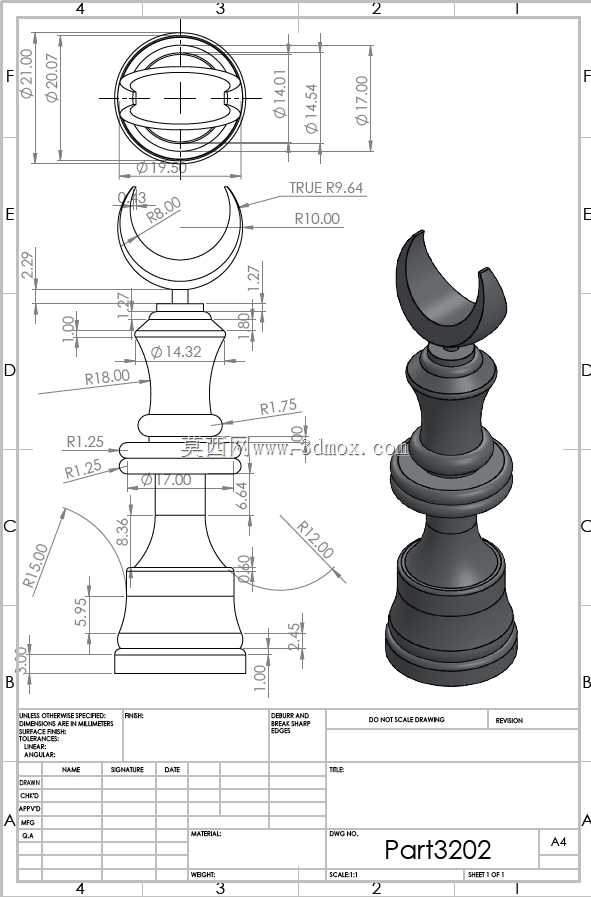

　　设计思路上，整体采用分层回转基体加顶部异形装饰的组合结构，先通过回转命令构建棋子的主体轮廓：从底部的梯形基座开始，向上依次设置多层环形凸台作为装饰层级，每一层凸台的过渡圆角、直径差都严格匹配二维图标注的尺寸，基座底部直径为17mm，向上逐步收窄至中部柱身的14.32mm直径，柱身与顶部装饰段的过渡位置设置R18的圆弧过渡，避免应力集中的同时也还原了传统国际象棋王的经典造型比例。顶部的月牙形托举结构是整个建模的难点，并非简单的回转特征，需要先绘制月牙形的截面轮廓，通过拉伸曲面后与顶部的椭圆装饰球进行布尔裁剪，椭圆装饰球的长轴直径为21mm，短轴方向匹配月牙托的内弧R9.64、外弧R10的尺寸要求，裁剪后形成顶部开口的托举造型，月牙结构与下方柱身的连接位置设置2.7mm的直段过渡，保证连接强度的同时避免特征干涉。

　　外形尺寸与安装边界方面，整个棋子的总高度严格按照二维图标注控制，底部基座的安装平面为直径17mm的整圆，放置时的支撑面完全覆盖基座底面，无外伸的悬空特征，静态放置时的重心落在基座中心轴线上，稳定性满足日常摆放、棋盘使用的要求。各段的尺寸公差在建模时按照工艺品级别的要求控制，环形凸台的R1.25、R1.75圆角全部做等半径处理，柱身位置的8.36°锥面角度偏差控制在0.1°以内，避免3D打印时出现层纹错位、铸造时出现拔模不顺的问题。从结构特性来看，整个模型除顶部月牙结构外，其余部分均为同轴回转体，建模时可先绘制半侧的封闭轮廓一次性回转生成主体，再单独处理顶部的异形特征，大幅降低建模的特征数量，也方便后续修改尺寸比例——比如需要做不同尺寸的棋子套装时，只需缩放回转主体的轮廓尺寸，再匹配调整顶部月牙结构的弧面参数即可，参数化修改的效率较高。

　　在实际建模训练过程中，该模型可帮助初学者掌握多个核心操作点：一是回转特征的轮廓绘制规范，必须保证轮廓封闭、无交叉线段、旋转轴明确，避免回转后出现零厚度几何体的报错；二是曲面与实体的混合建模逻辑，顶部月牙结构无法通过常规的拉伸、回转命令直接生成，需要借助曲面作为裁剪工具，掌握曲面实体化、布尔运算的组合用法；三是工程图尺寸的读取与转化能力，二维图上标注的各段半径、直径、角度尺寸，需要准确对应到草图的几何约束上，比如R12的底部斜角、1.00mm的基座底部倒角，都需要在草图阶段添加对应的尺寸约束，避免建模完成后出现尺寸偏差。此外，该模型的结构也适合做渲染练习，不同的材质赋予——比如金属材质、木质材质、树脂材质——都能呈现出不同的质感，可作为渲染入门的练习素材，匹配Keyshot等渲染软件的材质调试流程。从生产落地的角度看，该模型的拔模角度全部满足小批量生产的要求，除顶部月牙的内凹位置需要做轻微的拔模处理外，其余回转面的拔模斜度自然形成，无需额外添加拔模特征，3D打印时无需添加过多支撑，仅在月牙结构的下方位置添加少量易拆除的支撑即可，打印完成后的后处理工作量较小；如果采用注塑工艺生产，可直接将分型面设置在基座的最大直径位置，模具结构简单，适合批量生产文创类棋具产品。
