INMP441全向I2S数字麦克风模块结构设计

　　在嵌入式音频采集、智能语音交互设备的开发过程中，音频输入模块的结构适配性直接决定了整机装配效率与拾音效果稳定性，这款INMP441全向数字麦克风模块的三维结构设计，完全围绕实际量产装配与硬件兼容需求展开。从实际应用场景来看，这类模块常被集成在ESP32等带I2S音频接口的微控制器开发板上，用于智能家居语音控制终端、工业设备声纹监测节点、小型录音外设、开源硬件音频项目中，相比传统模拟麦克风模块，它无需额外ADC转换电路，能直接输出数字音频信号，可大幅降低主控端的信号处理负载，减少模拟信号传输过程中的电磁干扰问题。

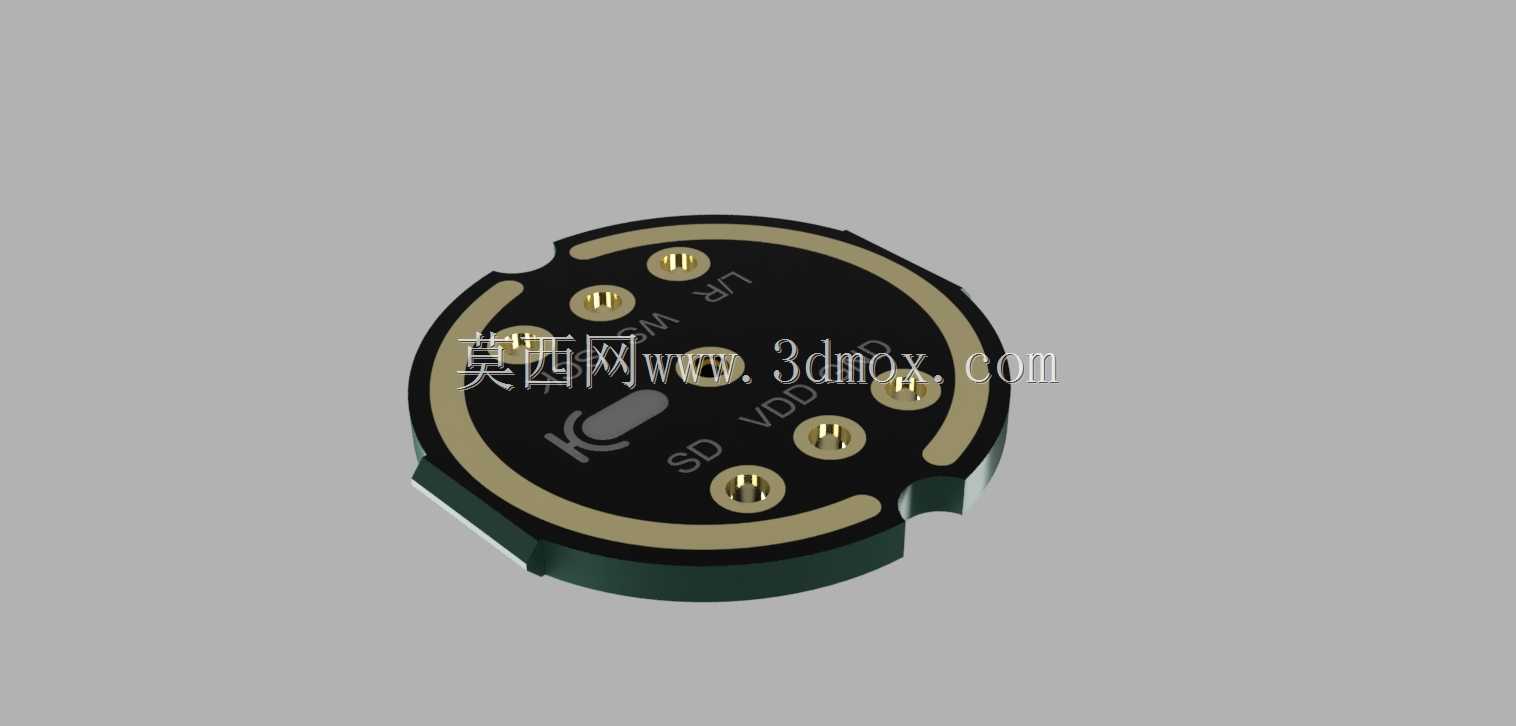

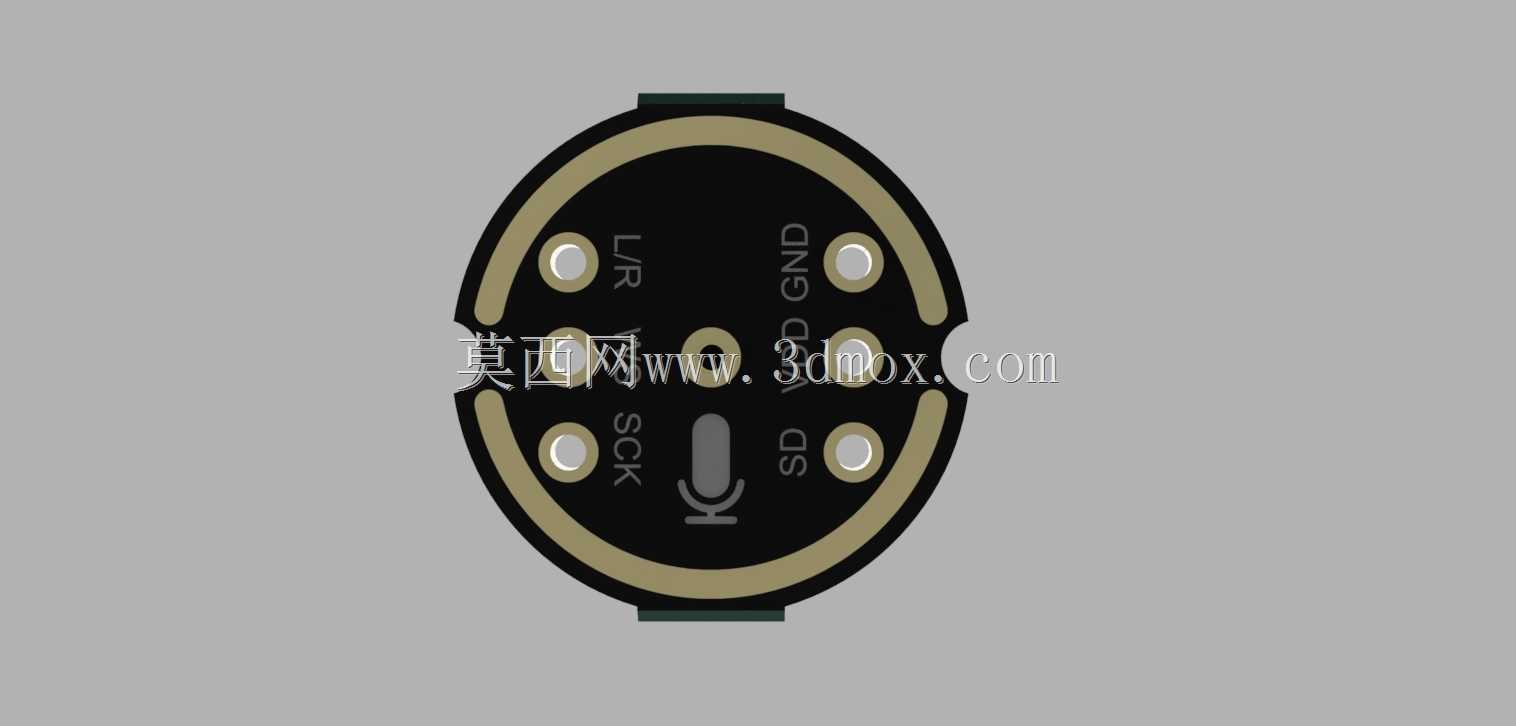

　　从功能特性的结构匹配来看，模块采用圆形PCB板型设计，板载核心MEMS麦克风芯片、电源滤波电容、上拉电阻与排针接口，所有元器件的布局都严格遵循信号流向排布：麦克风拾音孔位于板体中心区域，避开周边排针与元器件的遮挡，保证全向拾音的角度覆盖；滤波电容紧贴芯片电源引脚布置，最大限度缩短电源回流路径，降低电源纹波对音频信号的干扰；排针接口统一布置在板体单侧，采用2.54mm标准排针间距，既兼容面包板插接测试，也能满足回流焊批量贴片装配的工艺要求。

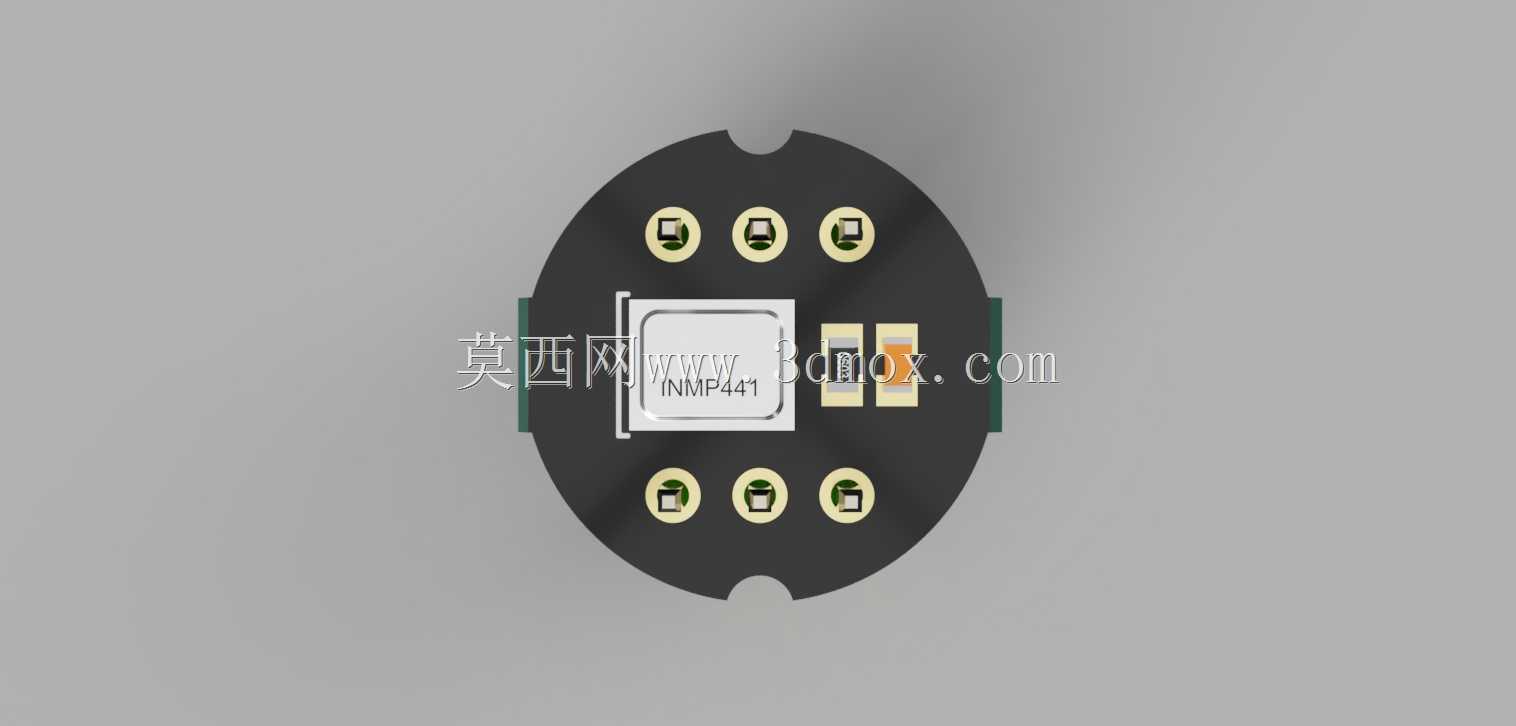

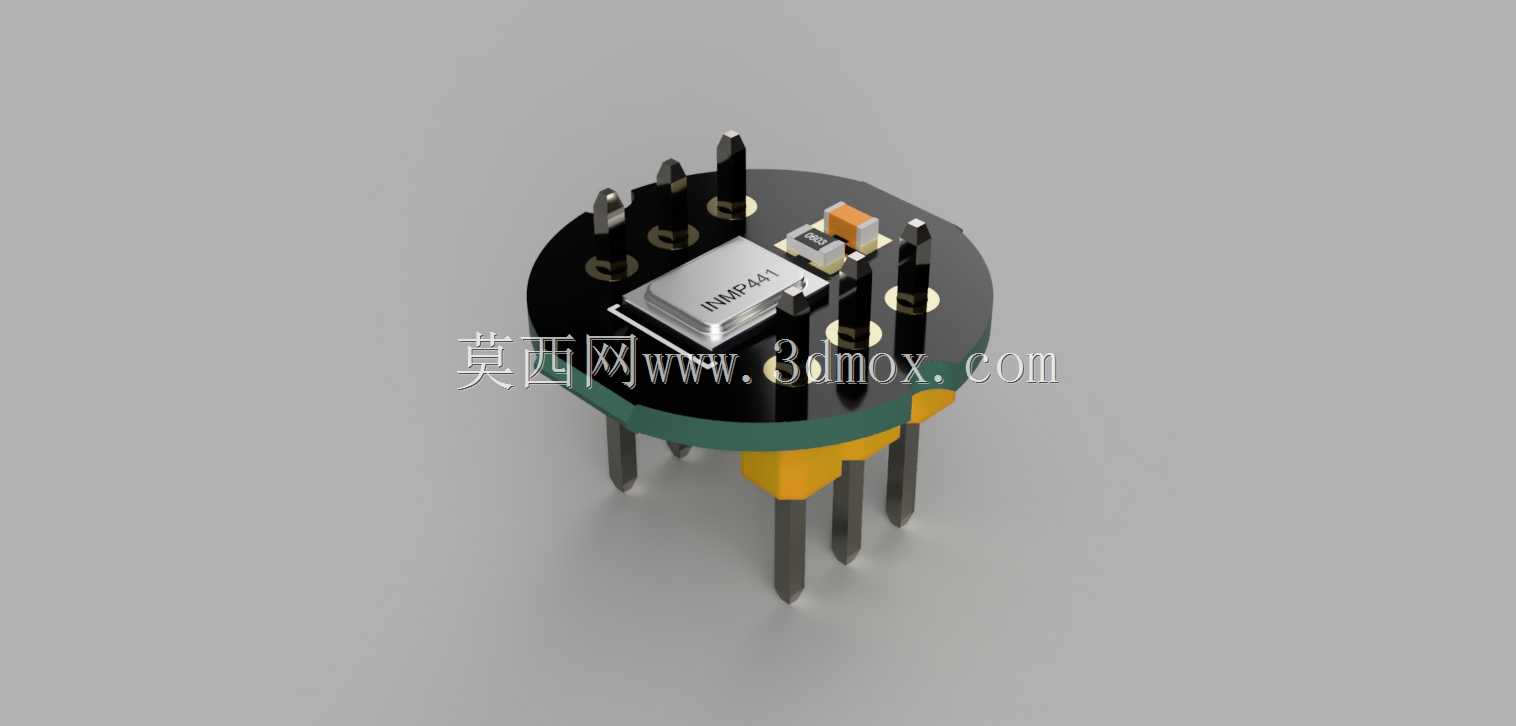

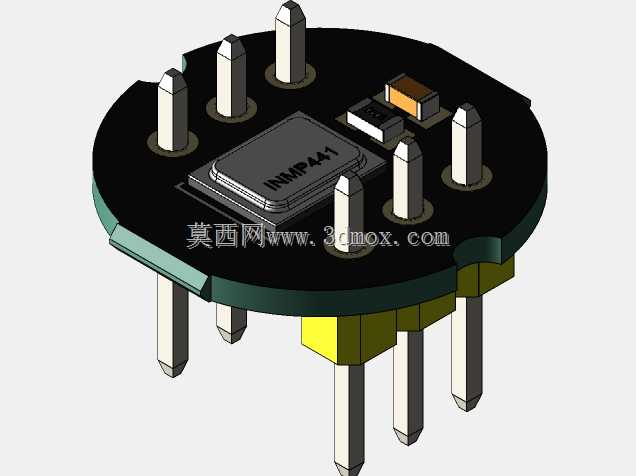

　　设计过程中，首先对实物模块进行了全尺寸逆向测绘，确认板体直径、元器件高度、排针伸出长度等核心安装边界参数：排针引脚从PCB背面伸出的长度符合常规接插件插接深度要求，不会出现插接过深顶坏板载元件、或是插接过浅接触不良的问题；板体整体最大高度控制在常规嵌入式壳体的内部空间预留范围内，不会和壳体内部的其他结构件产生干涉。考虑到很多开发者会在项目中需要将模块拆解后集成到自定义结构中，模型中单独拆分了PCB基板、MEMS麦克风芯片、贴片电容、排针、底座定位胶柱等独立零件，每个零件都保留了准确的装配配合关系，既可以直接用于整机装配的干涉检查，也能单独提取零件结构用于自定义载板的适配设计。

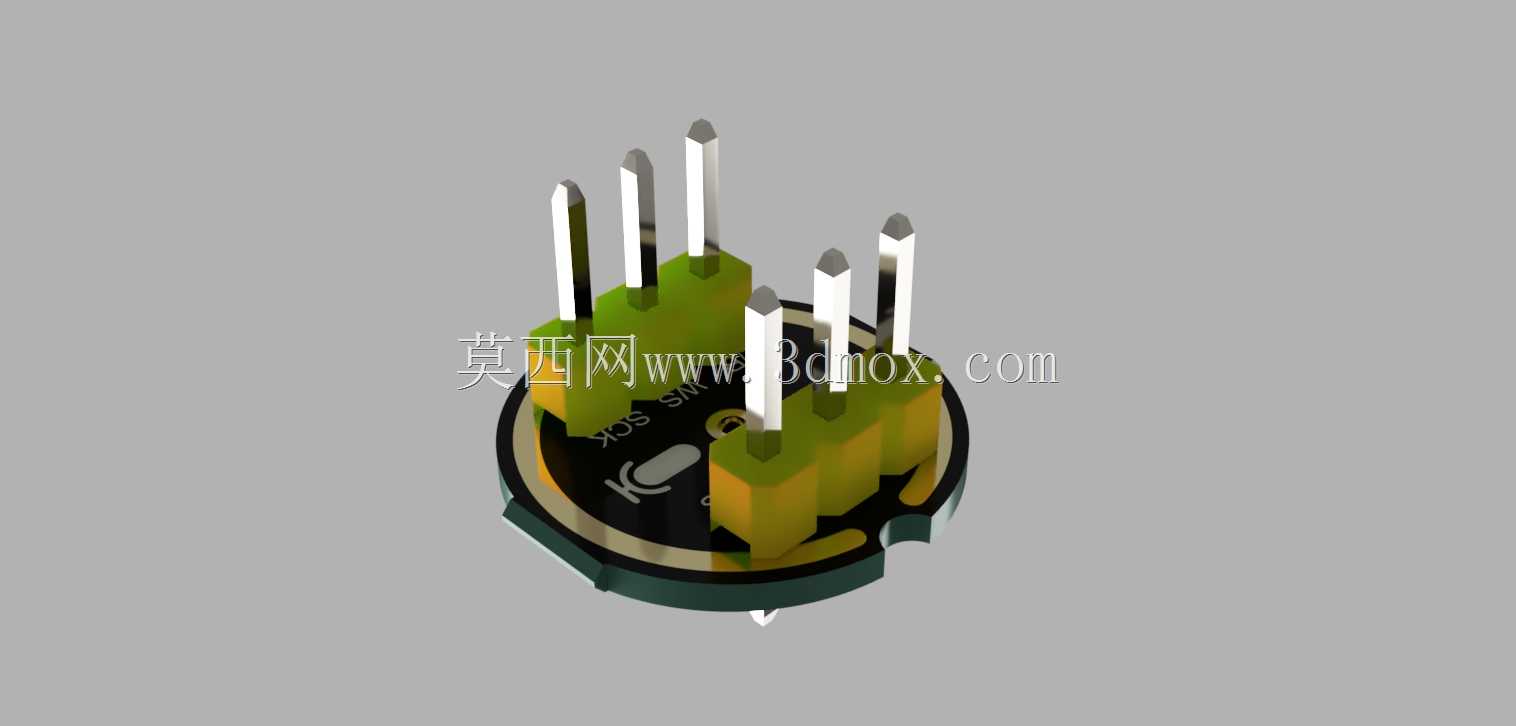

　　在安装适配层面，模块底部预留的定位胶柱结构，可直接卡入对应孔径的安装孔中实现快速定位，不需要额外设计复杂的固定压片结构，对于小批量原型开发来说，能大幅缩短结构设计的迭代周期；圆形板型的设计相比方形板，在空间受限的圆柱形壳体内部安装时，能更好的利用径向空间，减少边角空间的浪费。全向拾音的结构设计让模块不需要额外调整拾音角度，安装时只要保证拾音孔方向不被完全遮挡，就能实现360度范围的声音采集，非常适合用于全空间语音唤醒类的产品设计中。

　　从结构可靠性角度来看，模型中还原了板载元件的焊接高度差，在进行整机结构设计时，可以直接参考模型预留元件与壳体之间的安全间隙，避免装配时压损贴片元件；排针的模型保留了标准的插针直径与间距参数，可直接用于配套母座的选型与开孔设计，不需要反复核对接插件手册参数。对于做音频类产品结构开发的工程师来说，这个高精度的模块模型能直接导入装配体中完成布局校验，省去自行测绘建模的时间，同时准确的外形尺寸也能帮助开发者提前评估不同安装位置下的拾音效果，避免后期开模后才发现拾音孔被遮挡、模块与其他元件干涉的问题。
