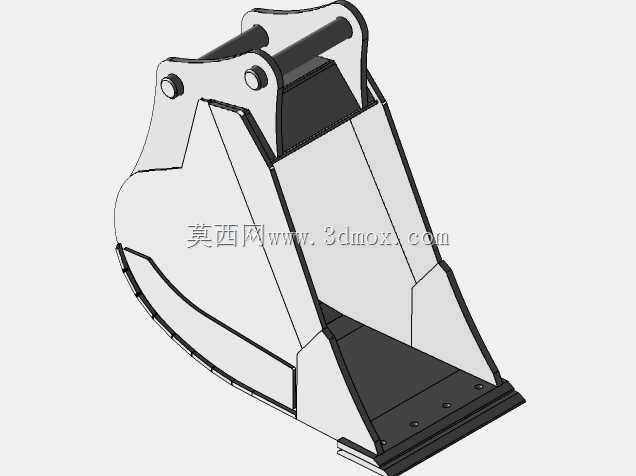

24英寸全钣金挖掘机铲斗结构设计

　　这款24英寸规格的全钣金结构挖掘机铲斗，主要适配中小型履带式挖掘机，多用于市政管线开挖、窄幅沟槽作业、小型土方转运、庭院景观施工这类对作业宽度有明确限制的场景，相比常规宽幅铲斗，24英寸的作业幅宽刚好适配常见的市政给排水管线、通信线缆预埋沟槽的开挖宽度，无需二次修整沟壁，能大幅降低窄空间作业的超挖量，减少后续回填的土方工作量。从结构设计逻辑来看，整个铲斗没有采用铸造一体式的斗唇结构，全部采用高强度耐磨钢板通过折弯、焊接拼接成型，这种设计思路一方面能降低整体自重，在同吨位挖掘机的负载阈值内，提升单次铲取的有效载荷占比，另一方面钣金拼接的结构在局部磨损后，可以针对性更换磨损的板件，不用整体报废铲斗，降低工地现场的维护成本。

　　斗体的侧壁采用了渐变厚度的设计，靠近斗齿安装区的斗唇部分采用加厚耐磨钢板，向上延伸至斗背与安装耳板连接的区域则适当降低板厚，在保证结构强度的前提下优化整体重量分布，避免铲斗重心过度前倾导致挖掘机小臂负载异常。安装耳板的孔位同轴度做了严格的公差控制，适配标准挖掘机快换接头的销轴尺寸，不需要额外加工衬套就能直接安装，耳板与斗背的连接位置做了三角形加强筋布局，能分散挖掘时斗齿传递来的冲击载荷，避免耳板根部出现焊缝开裂的问题。斗体的弧度设计参考了土方作业的物料流动特性，斗底的圆弧半径经过反复调整，既能保证铲入物料时的切入角度足够顺滑，减少挖掘阻力，也能在举升卸料时让物料顺着斗壁快速滑出，不会在斗底残留积土。两侧的侧刃板向外突出了少量尺寸，

　　一方面能在开挖沟槽时修整沟壁的平整度，另一方面也能保护斗体侧壁不会直接与岩壁、硬土摩擦，延长侧壁板的使用寿命。斗齿的安装座采用了焊接式的标准接口，适配通用型的土方斗齿，工地现场可以根据作业对象的不同，快速更换岩石斗齿、平口斗齿等不同类型的斗齿，不需要改动斗体本身的结构。从安装边界来看，这款铲斗的安装耳板间距、销轴孔径、斗背的连接尺寸都严格对应适配吨位挖掘机的小臂端头参数，安装后斗齿的运动轨迹不会与小臂、连杆结构发生干涉，最大挖掘角度下斗背也不会碰撞小臂结构，卸料时的最小卸料角度满足常规土方作业的卸料要求，不会出现斗内物料无法完全倒出的情况。在实际工地应用中，这类窄幅钣金铲斗除了常规的土方开挖，还可以搭配破碎作业后的废渣清理使用，

　　窄幅的结构能在狭窄的基坑内灵活转动，不会剐蹭基坑的支护结构，全钣金的焊接结构在承受废渣的冲击时，能通过板件的微小形变吸收部分冲击能量，相比铸造铲斗的脆性断裂风险更低。设计过程中针对焊缝的布局做了优化，所有主要受力位置的焊缝都避开了应力集中的转角位置，采用连续满焊的工艺要求，焊接后需要做应力消除处理，避免长期交变载荷下焊缝出现疲劳裂纹。斗体的顶部预留了吊耳安装位，必要时可以加装吊环用于轻型物料的吊装作业，拓展铲斗的多功能属性，不过吊装作业时需要严格控制负载重量，不能超过铲斗和挖掘机的额定负载阈值。整体结构没有多余的装饰性设计，所有的结构特征都服务于强度、耐磨、作业效率这几个核心工程需求，钣金拼接的工艺也适合中小型机械加工厂批量生产，不需要大型铸造设备，生产门槛更低，配件供应也更方便，能满足中小型工程队的设备维护和属具更换需求。
