1000x1200行程三轴数控磨削设备结构设计

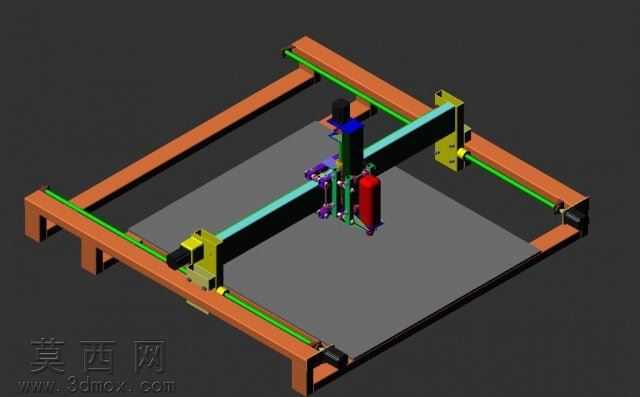

本作品为三轴数控磨削设备的三维结构设计，整体采用龙门式动梁布局，有效加工行程覆盖1000mm×1200mm×100mm区间，可适配大尺寸平面类工件的精密磨削加工需求。建模过程中严格遵循机械设计规范，对设备各组成部分进行了1:1比例的参数化建模，完整还原了设备的装配关系与运动逻辑。从结构组成来看，设备主体包含床身基座、纵向运动导轨副、横向移动横梁、垂直磨削滑枕、磨削执行头五大核心模块：床身采用框架式方管焊接结构设计，建模时预留了导轨安装基准面与工件平台的装配定位特征，保证基座的结构刚性与安装精度；纵向传动采用双导轨平行布置方案，搭配同步带传动组件实现横梁沿Y轴方向的平稳往复运动，导轨滑块与安装座的配合特征、传动轮的张紧结构均做了精细化建模还原；横向移动横梁搭载于纵向滑座之上，通过直线导轨与传动丝杠实现X轴方向的进给运动，建模时对横梁的截面构型做了加强筋设计模拟，兼顾运动轻量化与结构抗变形能力；垂直方向的Z轴滑枕采用线性导轨导向，搭配磨削主轴安装座，可实现磨头沿Z轴的进给与深度控制，滑枕侧部预留了气动或液动配重的安装接口，保证垂直运动的稳定性；磨削执行头集成了主轴安装位、冷却管路接口、磨具装夹结构，可适配不同类型的磨削磨头完成粗磨、精磨工序。材质渲染方面，对床身结构件赋予了磨砂金属材质模拟焊接机架的表面质感，导轨、传动丝杠等运动部件赋予了抛光金属材质体现加工面的精度特征，传动同步带、管线等非金属部件赋予了对应的橡胶、工程塑料材质，不同功能部件通过材质差异做了清晰区分，便于直观识别设备的结构组成。设计过程中重点考量了三轴运动的同轴度、垂直度装配基准，各运动轴的行程限位结构、拖链安装空间均做了预留，传动部件的安装位置避开了磨削加工的碎屑飞溅区域，同时预留了冷却系统、防护外罩的安装接口，整体结构具备良好的加工适配性与装配可行性，可作为同类数控磨削设备开发的结构参考方案，也可用于数控设备教学演示、结构方案验证的三维数字化载体。
