聚氯乙烯SCH40油箱管路适配接头

　　该适配接头主要面向液压站、润滑系统、冷却循环单元以及小型工业设备中塑料管路与油箱接口之间的过渡连接场景。现场布置时，油箱侧壁或顶部常需要在有限空间内完成管路引出、回油接入、液位旁通或辅助循环接口安装，普通直通接头在壁厚变化、面板开孔和管路规格不完全一致时，容易出现装配干涉、密封面贴合不足或后期维护拆卸困难。该结构以聚氯乙烯管件为基础，将承插连接、轴向限位和密封压紧位置整合在同一轴线上，使管路能够从油箱边界处平顺引出，减少额外转接段。

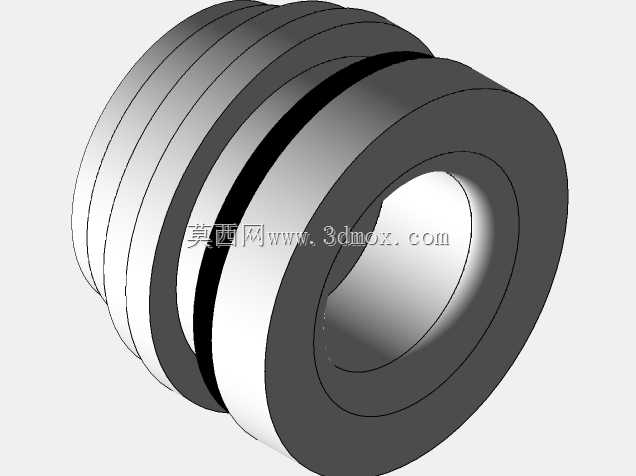

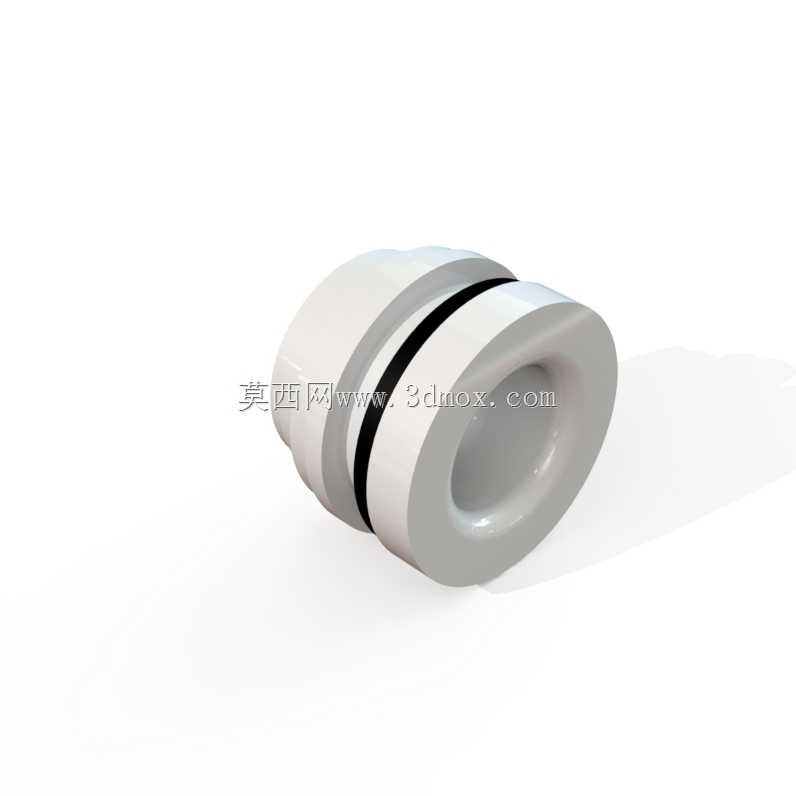

　　从功能上看，接头一端承担与SCH40规格聚氯乙烯管材或对应管件的配合，另一端通过带凸缘的外形形成安装边界，可贴靠油箱壁板、支架面板或预制孔位。中部环形沟槽用于放置弹性密封件，装配后密封件被压缩在接头与安装面之间，形成沿圆周连续的密封带。沟槽两侧的实体段承担定位作用，一侧限制接头穿过面板后的轴向位置，另一侧为管材插入提供导向。这样的布置避免了依靠过长螺纹或多层垫片补偿误差，也降低了面板开孔偏斜时密封件局部过载的风险。

　　结构设计思路围绕塑料管路的装配特点展开。聚氯乙烯管材通常采用承插粘接或配套管件连接，接头内部承插段需要保持足够的插入深度，使管材进入后具有稳定的同轴度和粘接面积。外轮廓采用阶梯圆柱与端部扩口相结合的形式，大直径端既可以作为安装贴合面，也能在视觉和装配上明确区分密封侧与接管侧。端部圆角和过渡锥面用于引导管材进入，减少尖角造成的刮擦；外圆各段之间的台阶不宜过锐，以降低模塑应力集中，同时保证扳手或手工装配时有明确的受力位置。

　　在尺寸边界上，模型配置覆盖多种常用SCH40管路规格，每种配置的核心差异体现在承插内径、适配管材外径、法兰贴合直径、密封沟槽直径以及总长度上。安装面板开孔应与接头穿入段保持合理间隙，间隙过小会使塑料件在温度变化时受到挤压，间隙过大则可能导致密封件受压不均。贴合面需要保持平整，周边应预留手指或工具操作空间，尤其是靠近油箱焊缝、加强筋或其他管路接口的位置，不能只按零件本体轮廓判断可行性。若接头水平安装，应核查管材自重造成的弯矩，必要时在距接口一定距离处增加管夹，使密封部位主要承受轴向压紧而不是持续弯曲载荷。

　　三维建模时，回转体主体可通过旋转特征建立，再在中部切除环形密封槽。承插内腔的深度、底部限位壁和端口倒角需要与管材规格联动，避免不同配置下只改外径而遗漏内孔配合。密封沟槽宽度和深度应按所选O形圈或平垫片的压缩率校核，沟槽底部圆角不能过大，否则会减少密封件有效接触宽度；槽口棱边也应保留小倒角，防止装配方剪切密封件。端部凸缘的厚度需兼顾面板承压和塑料成型，过薄会在拧紧或压紧时产生翘曲，过厚则浪费材料并增加局部缩痕风险。

　　实际选型中，这类适配器更适合水基介质、低压循环、冷却管路、试验台架以及非高温油液环境。若用于燃油、高温油或强溶剂工况，不能仅按外形尺寸替换，应重新确认材料相容性和许用温度。管路轴线应尽量与安装面垂直，偏心穿管会使承插段承受附加侧向力。维护拆卸时，粘接连接不可反复拆装，若系统需要频繁清洗，应在适配器前后预留活接或法兰段。通过多配置参数化建模，设计人员可以在设备布置阶段直接调用对应规格，检查油箱开孔、管路走向、密封槽位置和外部操作空间之间的关系，从而在投产前发现接口层级不匹配、安装距离不足或维护工具无法进入等问题。
