轻量化管状结构喷气发动机支架设计

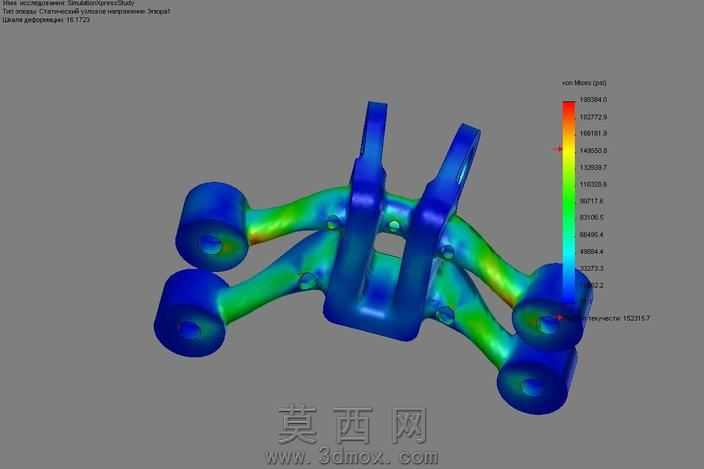

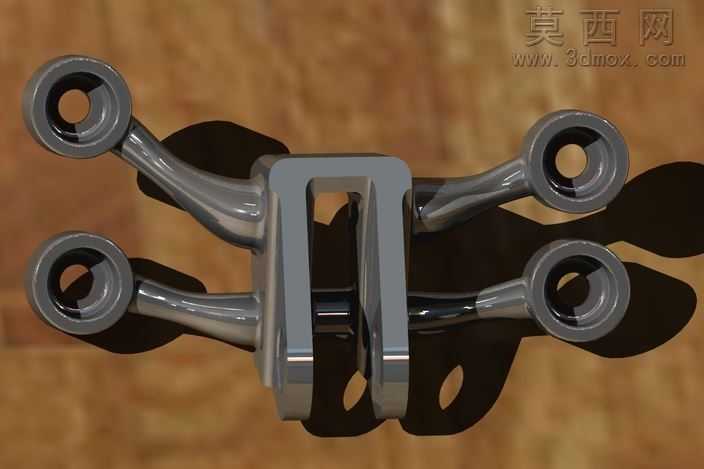

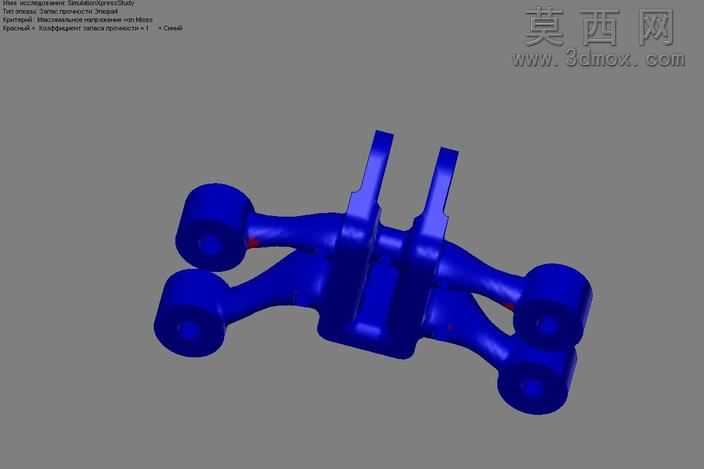

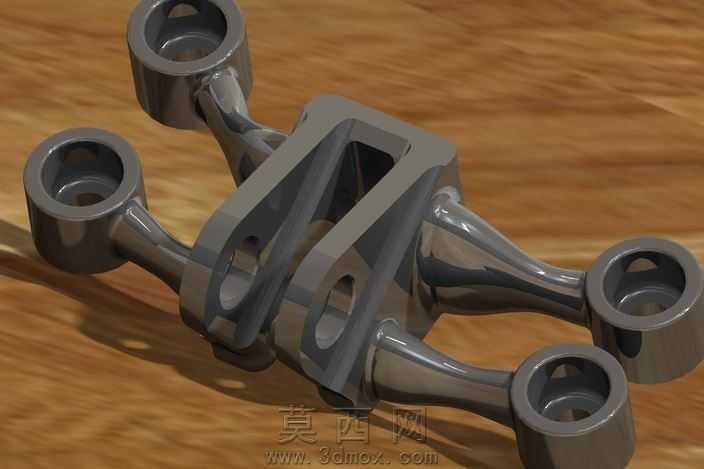

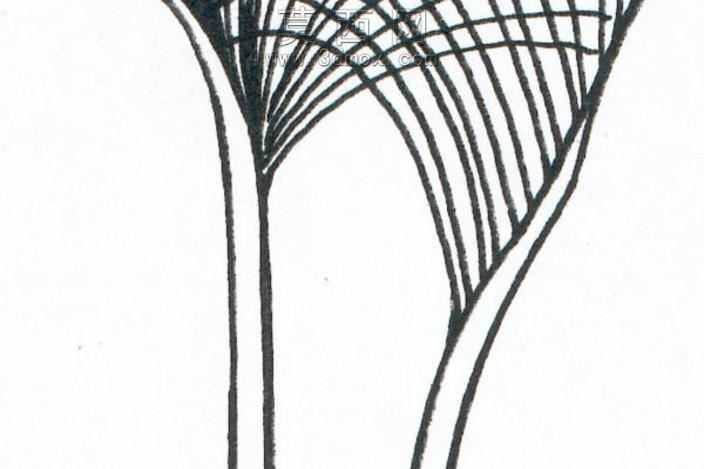

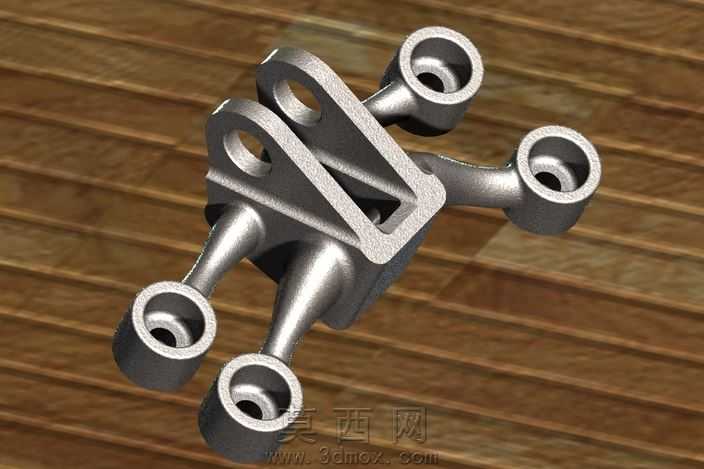

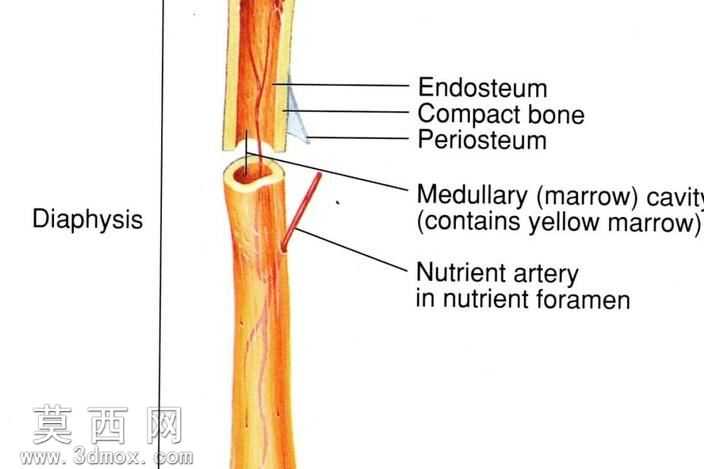

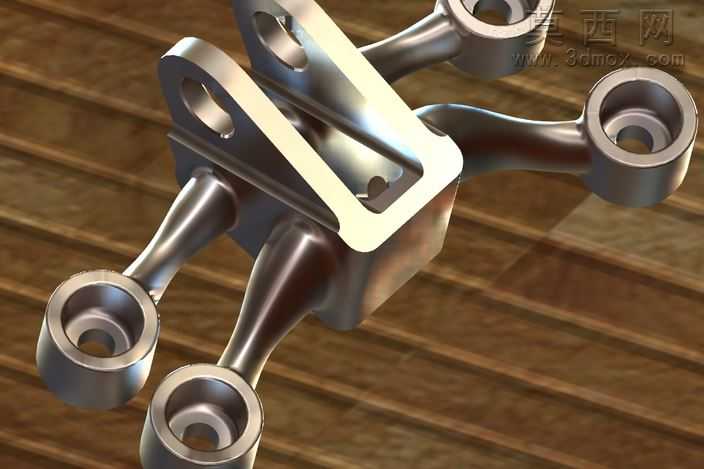

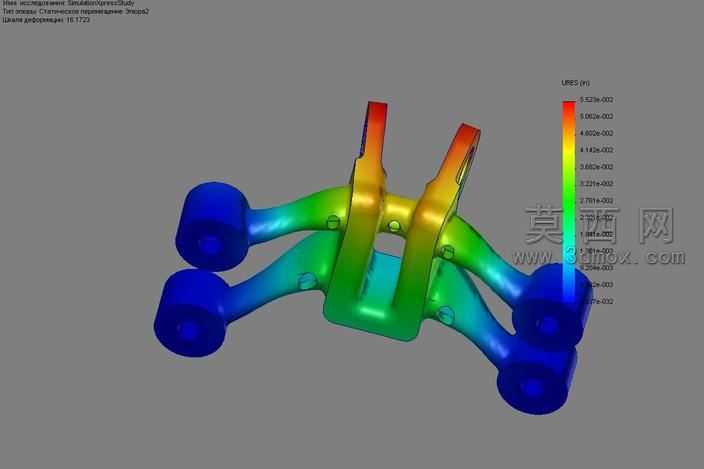

本作品为喷气发动机配套的支架结构设计，在三维建模过程中，设计者采用管状构型作为核心受力结构的设计思路，通过参数化建模完成整体结构的搭建。建模阶段首先确定支架的安装点位分布，五个带通孔的安装端分别对应发动机与安装基座的连接位置，各安装端之间采用渐变截面的管状臂进行连接，管状结构在保证结构刚度的同时，大幅削减了非受力区域的材料冗余。模型完成基础结构搭建后，对连接过渡区域做了圆角优化处理，避免应力集中问题，同时对支架主体的镂空区域做了拓扑优化，在不影响结构强度的前提下去除多余材料，最终实现整体重量减少超过65%的轻量化效果。材质渲染阶段采用金属材质表现支架的金属质感，调整材质的反光度与粗糙度参数，还原金属机加工后的表面质感，搭配木质纹理的展示背景，清晰呈现支架的整体结构与细节特征。模型完成后对结构的质量特性进行了测算，确认整体重量、体积、表面积参数符合设计预期，同时标定了模型的质心坐标位置，为后续的装配与动力学仿真提供准确的参数参考。整体结构在满足安装固定、载荷承载的功能需求基础上，通过管状结构与拓扑优化的结合，实现了轻量化与结构强度的平衡，管状臂的流线型构型也有效降低了结构在气流环境下的风阻影响，适配喷气发动机的工作场景需求，各安装端的通孔尺寸与位置精度严格匹配装配要求，保证后续装配环节的适配性，连接部位的加厚处理也提升了支架在交变载荷下的结构疲劳寿命，满足航空类零部件的使用可靠性要求。
