这套立式液压承重顶升结构,主要面向重型设备检修、工装装配对位、产线重型工件移位、车辆底盘维保以及厂区临时承重支撑场景。在实际车间作业里,这类装置常被放置在刚性地坪、设备底座旁或者焊接工装侧边,用来把十几吨级的工件抬升到可操作高度,方便下方加装垫铁、调整水平度、拆装底部连接件,也能在重型部件装配时提供稳定的竖向支撑力。

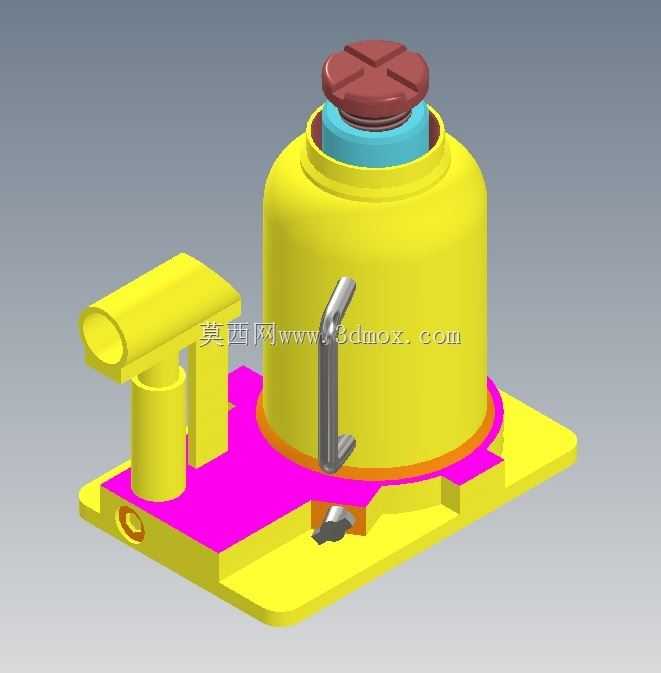

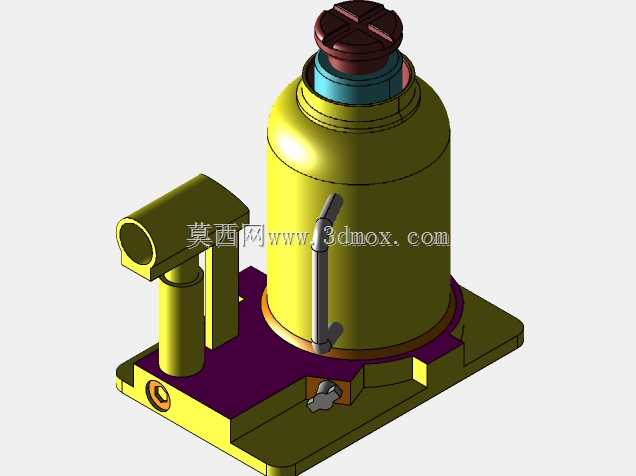

从结构组成来看,主体采用单级大直径立式油缸布局,缸筒作为主要承压腔体,底部整合一体式安装底板,底板向外延展形成支撑脚,既扩大接地接触面积,也避免顶升过程中出现局部应力集中。缸体顶部设置可伸缩的顶升柱塞,柱塞顶端装配带防滑纹路的承压顶帽,顶帽端面做十字凸起造型,接触工件底面时可以增大摩擦阻力,防止重物在顶升过程中发生侧向滑移。缸体侧面布置手动液压泵单元,泵体通过连接支座与主缸刚性连为一体,摇臂插孔预留标准操作杆安装位,现场作业时插入压杆反复往复施压,即可驱动内部柱塞平稳伸出。泵体与主缸之间内置油路通道、单向阀与卸荷结构,侧面的金属操作手柄对应回油控制,顶升完成后缓慢旋动控制件,就能让柱塞按受控速度回落,避免重物突然下坠。
设计思路上优先保证竖向承载的同轴度,主油缸中心线与底板支撑面保持垂直,所有顶升反力直接沿缸体轴线传递到底板,减少偏载带来的弯矩。底板上预留的定位孔与避让槽,一方面可以在固定工位用螺栓把装置锁死在工装平台上,另一方面也能适配叉车孔位或者搬运槽,方便短距离转场。缸体外侧的提手结构兼顾搬运与管路防护,侧边泵组的安装高度经过人体工程学考量,操作人员站在地面即可完成压杆操作与卸荷调节,不需要额外登高或者俯身探入设备下方。
外形边界方面,整体底座为扁平延展结构,长宽尺寸大于缸体外径,放置在地面时支撑跨度覆盖顶升重心的合理范围;缸体高度在柱塞完全收回状态下适配低矮设备底部的插入空间,柱塞伸出后达到额定顶升行程,满足常规重型设备垫装、检修所需的抬升高度。顶帽的外径略大于柱塞直径,接触工件时可以分散接触面压强,避免压伤较软的工件漆面或者加工面。
在建模细节处理上,各零件的装配关系完全贴合实际装配逻辑:缸筒与底板的焊接贴合面、泵体与支座的连接位、柱塞与缸筒的配合段、顶帽与柱塞端的定位止口都做了对应结构还原,油路接口、密封安装槽、操作件的运动避让空间也都有体现。对于结构设计人员来说,这套数模可以直接用来参考液压承重工具的布局比例,校核底座支撑跨度、缸体受力路径以及操作件的人机位置;做现场工装方案时,也能把它作为标准顶升元件导入工位布局,核对工件底部插入空间、顶升行程与周边设备的干涉情况,提前规避现场摆放时与管线、基座凸台碰撞的问题。
这类顶升结构不同于大型起重设备,它不需要外接电源或者液压站,依靠手动泵即可建立高压,在无动力的野外检修场地、临时抢修点位也能快速投入使用。整体零件数量精简,没有复杂的传动链路,日常维护只需要检查液压油位、密封件状态与铰接部位磨损情况,就能长期保持稳定承重能力。建模时各外观分色也对应实际零件的材质区分,缸体、泵体、底板的主体结构件与顶部承压帽、操作手柄、密封饰件分别独立建模,拆解后可以直接用于生成工程图、制作装配说明,或者作为液压工具类设计的参考原型,帮助设计者快速理解立式液压千斤顶从动力输入、压力传递到承重输出的完整结构逻辑。
