塑料制品跌落冲击测试机架结构

　　这套三维结构面向塑料制品出厂前的抗跌落验证环节，常见于塑胶外壳、小家电配件、包装内衬、注塑小件的实验室抽检与来料可靠性验证场景。产线旁的质检工位会把待检样件固定在上方夹持机构上，按设定高度释放，让样件自由坠落到下方承接台面，再观察开裂、变形、卡扣失效等损伤情况，为材料配方调整、壁厚优化和包装缓冲设计提供实测依据。

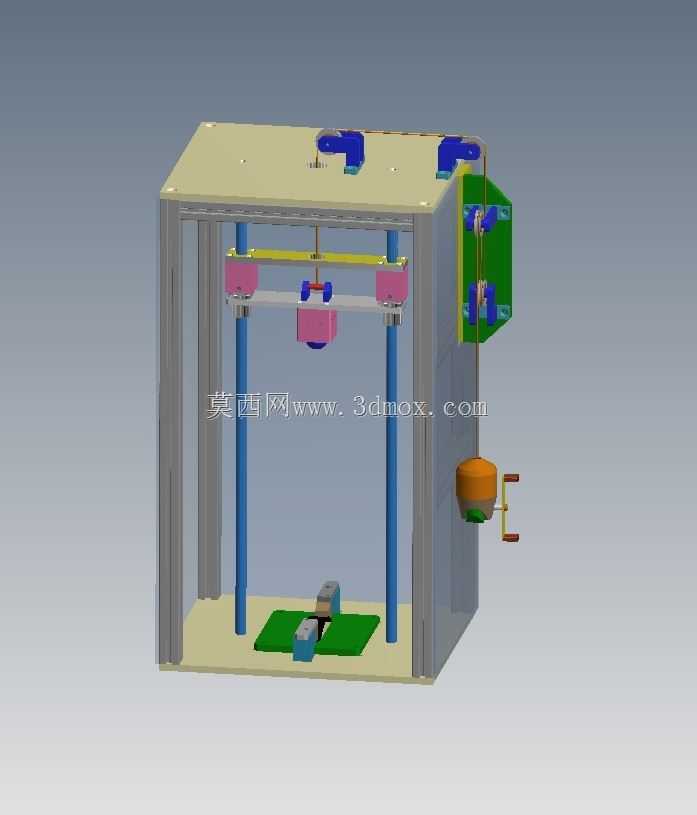

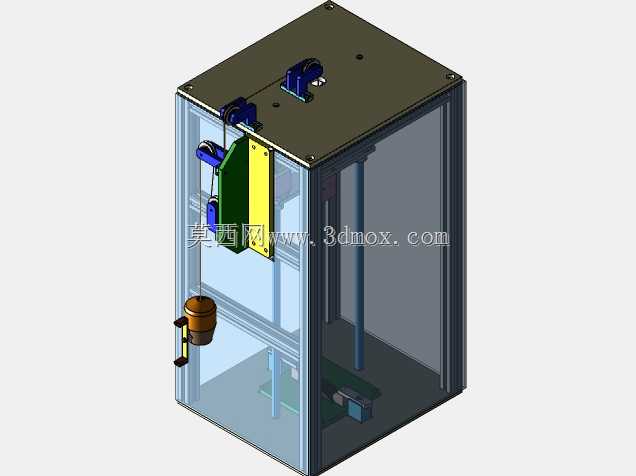

　　从机架布局看，整体采用立式框型承载思路，四根竖向导柱沿四角布置，配合上下固定板形成稳定的门架空间。顶部横梁承担提升与夹持模组的安装载荷，底部平台预留冲击承接区域，侧面布置驱动与传动组件，使升降、夹持、释放动作集中在机架一侧，正面留出完整的上下料与观察空间。这种布置在小吨位试验设备里很实用：导柱既承担升降滑台的导向，又作为框架受力杆件，减少额外斜撑，控制占地宽度。

　　夹持与释放机构位于滑台中部，设计上需要兼顾样件尺寸差异和释放瞬间的一致性。模型中可见横向调节梁与可调夹持块，能够适应不同宽度的塑料件；夹持点高度随滑台沿导柱升降，从而改变跌落高度。释放动作要求快速、无明显侧向干涉，否则样件下落姿态会被机构剐蹭，导致冲击点偏移。侧面的绿色安装板集中布置传动、限位与手动操作件，手摇结构可用于检修、手动升降或断电状态下调整滑台位置，旁边的限位元件则约束上下极限位置，避免滑台冲顶或直接压到承接台。

　　底部承接区没有做成复杂封闭腔体，而是保留平整台面和样件放置位，便于铺设钢板、水泥板或木质底板，模拟不同落地介质。台面两侧的立柱间距决定了可测样件的最大轮廓，过高的样件还要校核夹持后最低点到台面的净距，也就是实际跌落高度。安装边界方面，这类设备需要落在平整硬化地面上，框架底脚应预留调平或膨胀固定位置；顶部驱动与夹持区域要留出维护空间，侧面手轮和传动件外侧需考虑防护罩位置，正面操作区则不能堆放物料，保证样件坠落通道完全清空。

　　结构建模时，框架杆件、导柱、滑台、夹持块、侧板和手轮分别按装配关系拆分，方便后续出工程图时统计型材规格、轴径、紧固件位置和焊接或拼装方式。导柱与滑套之间的配合需要重点检查，升降过程中不能出现卡滞；夹持块的开合行程要覆盖常见塑料件宽度，同时避免夹持力过大压伤薄壁样件。对于反复冲击工况，底部台面与框架连接处应关注刚度和减振，不能让冲击载荷直接引起整机明显晃动。

　　该结构没有追求复杂外形，而是把试验设备最核心的高度调节、样件固定、瞬时释放和落地承接四个动作组织在紧凑机架内。对结构设计人员来说，后续可在此基础上增加高度标尺、安全护网、气动夹紧或自动提升模块；对设备选型人员来说，则可根据待测件最大尺寸、重量和跌落高度，反算导柱直径、框架截面、驱动扭矩及底部台面厚度，使试验设备在检测精度、操作安全和车间占地之间取得平衡。
