环形分段式设备外围防护支撑框架

　　该环形分段式防护支撑框架主要应用于大型回转类加工设备、环形生产线以及需要周向包覆防护的重型机床外围区域，在实际车间场景中承担运动区域隔离、切屑飞溅阻挡、管线排布依托与人员安全防护的多重作用。框架整体采用大曲率环形分段布局，沿设备回转中心形成近似闭合的周向包覆结构，各段护板通过侧边的黑色型材支撑骨架拼接固定，无需在设备主机本体上大量开孔，即可在主机外围形成独立的防护安装边界，适配车间内老旧设备改造与新产线整机配套两类场景。

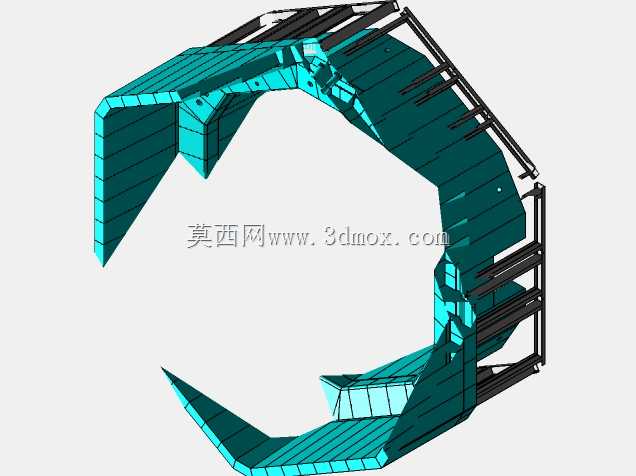

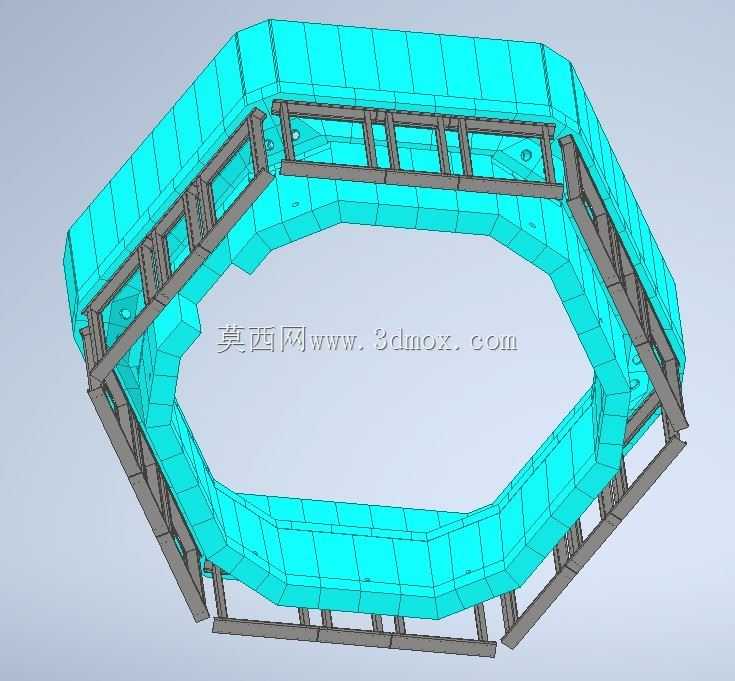

　　从结构功能特性来看，框架的青蓝色钣金护板采用多段折弯成型设计，每段护板对应环形轨迹的一个弧段，板件边缘预留有拼接搭接余量，相邻护板对接后可形成连续的封闭防护面，阻挡加工过程中高速飞出的金属切屑、切削液雾向外扩散；护板表面的折弯棱边并非单纯造型处理，每道折弯都对应板件的加强筋走向，在不额外增加板厚的前提下大幅提升薄板的抗冲击刚度，避免切屑长期撞击后护板出现凹陷变形。侧边的黑色支撑骨架采用矩形管材组焊而成，沿环形框架的径向与轴向双向排布，轴向杆件承担护板的竖向承重，径向斜撑则抵消护板受撞击时产生的侧向弯矩，骨架与钣金护板之间通过螺栓连接，现场安装时可先将骨架分段定位在设备周边的预埋安装基面上，再逐块挂载护板，无需大型吊装设备配合即可完成整圈装配。

　　设计思路上，该框架没有采用整体式环形护罩的方案，而是做了全分段拆分处理，核心考量是大型回转设备的外围防护往往需要预留检修开口，分段式结构可根据现场维护需求任意拆卸对应弧段的护板与支撑件，操作人员无需拆解整圈防护即可进入设备内部完成刀具更换、主轴检修与工件吊装作业；框架下部的尖状延伸段对应设备下部排屑通道的防护需求，可将下落的切屑导向设备下方的排屑输送机，避免切屑堆积在防护框架与主机的间隙内。框架内侧预留有充足的管线排布空间，侧边骨架的杆件间隙可固定切削液管路、气动管线与传感器线缆，所有管线沿环形骨架周向布设，不会与设备内部的运动部件发生干涉。

　　外形尺寸与安装边界方面，该框架的环形内圈直径需根据所配套主机的最大回转外径预留安全间隙，通常间隙值控制在150至300毫米之间，既避免护板与运动工件发生刮碰，也不会过度占用车间通行空间；框架的轴向高度覆盖设备加工区域的全行程范围，上部护板延伸至设备顶部运动极限以上100毫米位置，下部护板延伸至车间地面以上20毫米处，底部可搭配橡胶密封条实现与地面的软接触，阻挡切削液从框架底部缝隙流出。安装时框架的所有支撑脚均落在设备外围的水平地基面上，单段骨架的底部设置有可调地脚，可补偿车间地面的平面度误差，整圈框架拼装完成后再通过膨胀螺栓与地基固定，整体安装边界不侵入主机的操作维护空间，同时为外围的安全门、观察窗与警示标识提供了稳定的安装载体。
