CA6140车床主轴传动带轮齿轮轴组件

项目分类:机床 发布时间:2024-01-26 ID:724736
  • CA6140车床主轴传动带轮齿轮轴组件

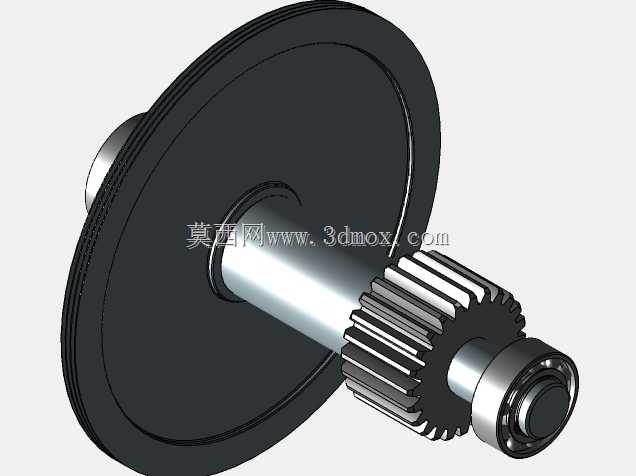

  这套传动轴系组件取自普通卧式车床主传动链的典型装配单元,核心由大直径V型带轮、同轴布置的直齿圆柱齿轮、两支承滚动轴承以及阶梯传动轴本体组合而成,是车床床头箱内部完成动力输入、转速切换、扭矩传递的关键执行部件,在金属切削设备的动力传输路径中承担着把电机输出的回转动力经带传动减速后,再通过齿轮啮合传递给主轴箱变速机构的作用。

  从实际装机场景来看,该组件布置在CA6140车床床头箱靠近动力输入侧的腔体内,带轮部分伸出箱体外侧通过三角带与电机带轮对接,齿轮段则完全处于箱体润滑油腔内部,和相邻滑移齿轮保持恒定啮合或者在变速档位切换时完成齿面嵌合,两端轴承分别嵌入箱体轴承座孔内,实现轴系的径向定位与轴向限位,工作过程中带轮侧承受三角带的张紧径向载荷,齿轮啮合段同时承受圆周方向切向力与径向分力,轴肩、轴承内圈、齿轮端面之间的轴向定位面需要严格贴合,避免高速回转时出现轴向窜动。

  结构设计层面,传动轴采用阶梯轴变径布局,从带轮安装端到齿轮装配端再到远端轴承位,轴径按照装配顺序逐级变化,既满足各个零件从轴端依次压装的工艺可行性,也通过轴肩台阶为每个装配件提供可靠的轴向定位基准。大直径带轮轮缘加工有多道V型槽,适配普通B型三角带,轮辐采用实体盘式结构,回转惯量较大,在车床上重切削启停瞬间可以储存部分回转动能,缓冲电机载荷波动,避免切削颤振直接传导到电机输出轴。带轮和轴的配合段采用平键周向限位,保证大扭矩传输时带轮和轴之间不出现相对打滑。

  同轴装配的直齿圆柱齿轮齿形为标准渐开线圆柱直齿,齿宽和相邻配对齿轮完全匹配,齿轮和轴之间同样通过键连接实现扭矩传递,齿轮两侧端面预留有挡圈或者轴肩定位空间,装配完成后齿轮的回转中心和轴系基准轴线的同轴度需要控制在车床主轴箱的形位公差要求范围内,避免啮合时出现齿面偏载、局部磨损过快的问题。两端配置的深沟球轴承可以同时承受径向载荷与少量双向轴向载荷,适配车床主传动正常工作时的受力特性,轴承外圈和箱体轴承孔采用过渡配合,内圈和轴颈采用过盈配合,装配时采用热装或者压装工艺,避免敲击轴承滚动体造成滚道损伤。

  安装边界方面,该轴系的轴向总长度需要匹配床头箱输入侧的腔体宽度,带轮的最大外圆直径要和箱体外侧的安全防护罩内部空间预留足够安全间隙,回转过程中不能和罩壳、箱体壁面发生刮擦;带轮的V槽基准平面和电机带轮的对应槽面需要处于同一平面,三角带安装后张紧度要符合车床装配规范,过紧会额外加大轴承受力、加剧轴承磨损,过松则会出现动力传递打滑、转速损失。齿轮装配后其齿宽中心平面和配对齿轮的中心平面错位量不能超过齿宽的百分之五,保证全齿宽均匀接触。轴上所有零件的装配顺序需要和阶梯轴的轴径变化匹配,依次完成轴承、齿轮、定位套、带轮、锁紧件的组装,最后完成轴系整体入箱、轴承端盖固定、润滑密封件安装。

  实际运维场景中,该类轴系组件常见的失效形式包括带轮V槽磨损导致三角带下沉打滑、齿轮齿面长期受冲击出现点蚀剥落、轴承润滑不足出现滚道磨损异响、轴上键槽受交变扭矩作用出现压溃变形,三维建模过程中把所有配合面的尺寸公差、轴肩定位高度、齿轮齿顶圆和齿根圆参数、轴承安装位的轴颈公差、带轮轮槽截面尺寸都完整还原,既可以用于车床床头箱的装配工艺校验,也能作为设备维修时备件测绘、变速机构改造的结构参考,帮助设计人员核对轴系回转过程中的空间干涉情况,验证传动路径的布局合理性。
