GT2同步带轮精密传动结构设计

　　这套GT2同步带轮的三维结构围绕小载荷精密回转传动场景搭建，常见于桌面级数控进给轴、3D打印运动模组、小型分拣输送线、实验室自动化移载平台以及轻载伺服驱动单元中，承担电机输出端与从动负载之间的扭矩传递、转速匹配与运动同步功能。GT2齿形属于圆弧齿同步带系列，相较梯形齿带轮，啮合冲击更小、回程间隙控制更稳定，在需要反复正反转、定位精度要求较高的短距离传动布局里应用十分广泛。

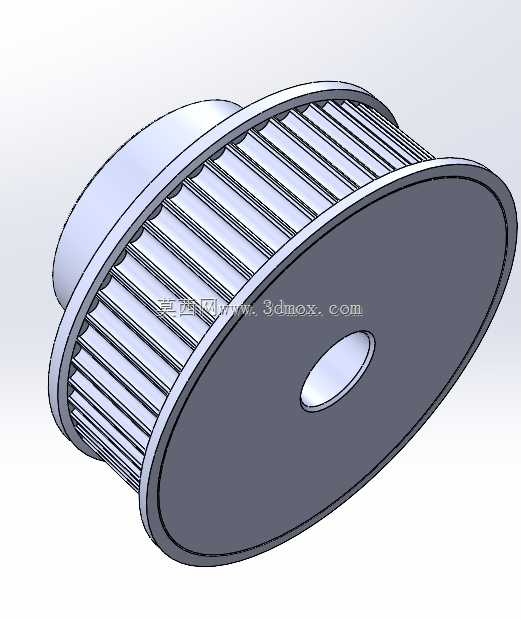

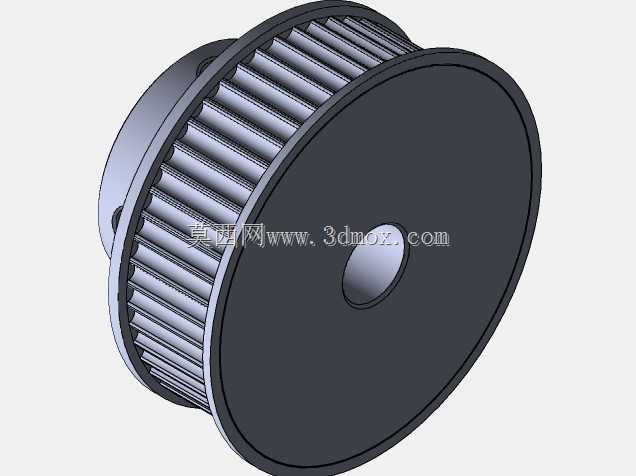

　　从结构功能上看，带轮外缘沿周向均匀分布GT2齿槽，齿槽节距、齿顶圆角与齿根圆弧均按啮合轨迹进行约束，保证橡胶同步带在包角范围内逐齿平顺进入与退出，减少多边形效应带来的速度波动。轮体两侧设置挡边凸缘，凸缘高出带齿工作面，用于约束同步带在高速运转或轴向轻微偏载时不发生跑偏、脱带；凸缘与带轮主体一体成型，过渡处保留圆角，避免应力集中。轮毂一侧伸出圆柱形轴套，轴套中心加工轴孔，用于与电机轴或传动轴配合；轴孔可根据装配需要设计为光孔、键槽孔或紧定螺钉平面，端面预留紧固螺钉孔位，实现周向防转与轴向锁紧。轮辐区域采用近实心腹板结构，腹板中心与轴套贯通，既保证小尺寸带轮的刚性，又控制转动惯量，有利于伺服系统快速启停。

　　建模思路上，先以节圆直径、齿数和GT2节距为基础建立回转基体，再通过单齿齿槽草图沿圆周阵列切出外齿形；齿面与齿根圆角需连续过渡，避免在啮合接触区出现尖边。两侧挡边通过回转凸缘生成，直径略大于带轮齿顶圆并留出带厚侧向间隙，保证皮带装入后有合理的侧向活动量。轮毂轴套长度结合常用电机轴伸尺寸确定，轴套外径与腹板之间设置加强过渡，防止锁紧螺钉时局部变形。轴孔、键槽或紧定螺纹孔按装配基准同轴约束，确保带轮安装后齿圈节圆与回转轴线同心，降低运转时的径向跳动。

　　外形与安装边界方面，该类带轮属于盘毂结合件，径向轮廓由齿顶圆和两侧挡边圆共同决定，轴向尺寸主要包括腹板厚度、挡边高度和单侧轴套长度。布置时需在带轮两侧留出皮带装拆空间，轴套伸出侧要保证电机端面或轴承座不与轮腹板干涉；紧定螺钉方向应朝向轴上平面或键槽位置，锁紧后螺钉头部不应高出轴套外圆过多。带轮与配对带轮的中心距需结合GT2同步带节线长度核算，保证合理张紧量；轴线平行度要控制在较小范围内，否则皮带会持续贴靠一侧挡边，造成磨损和噪声。选型与结构校核时，还需关注齿数对包角和速比的影响：小齿数带轮结构紧凑，但弯曲频率更高，适合轻载高速；较大齿数带轮啮合齿数多、传动更平稳，适合负载稍大或对速度均匀性要求高的轴系。整体模型把齿形、挡边、腹板、轴套、紧固孔等关键要素完整表达，可直接用于运动干涉检查、装配关系确认以及轻量化传动方案的结构细化。
