立式承压空气储罐带外附爬梯结构

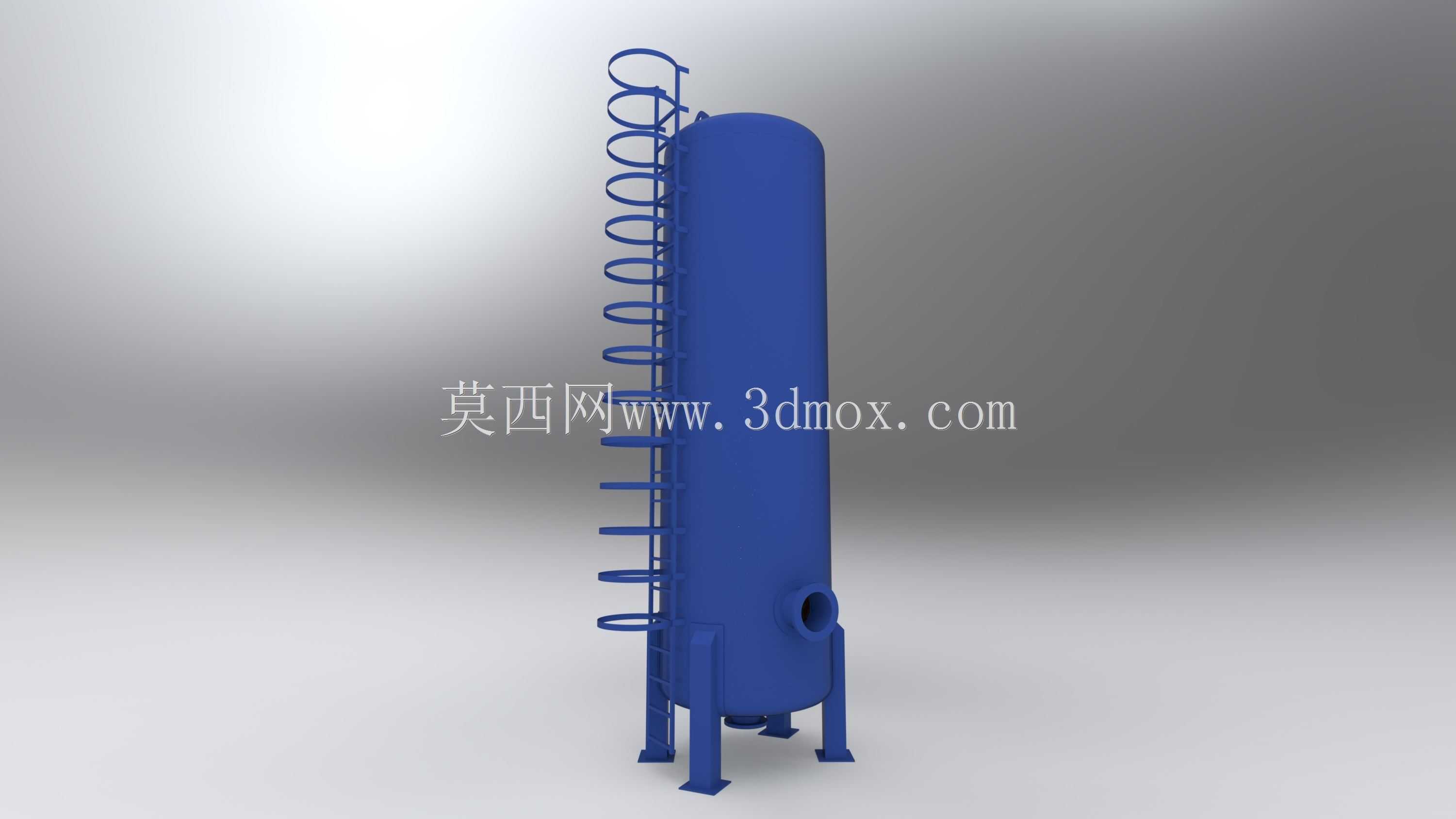

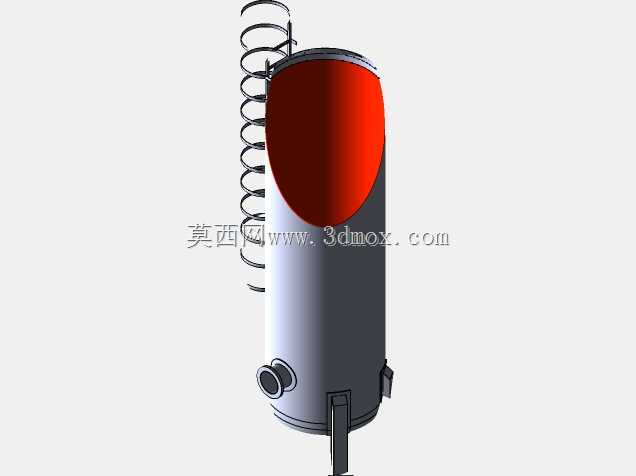

　　该模型呈现的是一台立式承压空气储罐的完整外形结构，主体由长圆筒段、上下椭圆封头、底部支承腿、侧向工艺接管以及沿罐体外侧布置的环形爬梯组成。设备在空压站、工厂动力管网、气动工具集中供气、工艺气体缓冲等场景中较为常见，主要作用是稳定压缩空气压力波动，降低压缩机频繁启停带来的冲击，同时为后续干燥、过滤、分流管路提供一定容积的缓冲空间。

　　从结构布置看，罐体采用竖直安装方式，筒体长径比较大，适合在占地受限但高度方向允许的车间或设备区使用。上部封头形成封闭承压端，下部封头与支腿相连，使罐底离开地面，便于排污、检修、防腐处理以及基础找正。三根支腿沿圆周方向均布，腿端带有底板，可通过地脚螺栓与混凝土基础或钢结构平台连接。建模时支腿与下封头之间的连接位置需要重点关注，该处既承受罐体自重和内部介质载荷，也会在风载、地震载荷或管道推力作用下产生局部应力，实际设计中通常需要增加垫板或加强结构，避免支腿焊缝直接落在封头上造成应力集中。

　　罐体侧面设置有较大直径的侧向接管，管口端部带有法兰连接特征，可用于人孔、检修口、大口径管路接口或内部附件安装通道。若作为压缩空气缓冲罐使用，该接口也可根据工艺流程调整为进气、出气、排污或安全附件接口。管口方位在三维布局中应与周边管线、阀门操作空间和检修通道协同考虑，不能只按单一外形建模。法兰端面需要保留足够的螺栓拆装空间，接管下方应避免与支腿、爬梯或基础预埋件发生干涉。

　　外附爬梯是该模型的显著特征。爬梯沿筒体外侧螺旋式上升，由多组环形踏步和纵向连接构件组成，整体贴合罐体轮廓，能够减少独立直梯对周边空间的占用。与普通直立梯相比，这种环绕式通道在到达顶部封头区域时路径更连续，适合顶部仪表、安全阀、放空口或检修盖的定期检查。但在工程实现中，爬梯不能简单理解为装饰件，其与罐壁的连接点需要考虑焊接热影响、局部补强、防腐层破坏后的修复以及人员攀爬载荷。若设备处于室外或有高处作业要求，还应结合护笼、平台、栏杆和防坠落装置进行完善。

　　外形尺寸与安装边界方面，立式罐体的高度决定了运输和吊装时的净空要求，筒体直径决定了基础占地和检修环道宽度。设备就位前，需要核对厂房门洞、吊装半径、车间柱距、上方管线以及顶部安全附件的拆装高度。底部支腿展开范围应落在基础承载面内，基础表面平整度会影响三支腿受力是否均匀；若现场基础偏差较大，可能造成个别支腿悬空或附加弯矩。罐体周围还应预留压力表、安全阀、排污阀和管道法兰的操作位置，尤其侧向大口径接管前方不宜布置其他设备，以免检修时无法抽出连接件或进行内部检查。

　　建模思路上，该结构适合采用参数化方式建立筒体、封头和支腿，再通过圆周阵列完成支腿与爬梯构件的布置。封头可按标准椭圆封头比例生成，筒体与封头之间保持连续过渡；接管与法兰应独立成组，便于后续调整口径、方位和伸出长度。爬梯踏步数量随罐体高度变化，环形件需要与筒体外壁保持一致间隙，连接支座则应沿螺旋路径规律分布。对于结构设计人员而言，三维模型不仅要表达外观，还要能够反映装配关系、检修空间和现场安装边界。

　　在实际选型中，这类罐体的容积、设计压力、材料厚度和接口配置需由用气负荷、压缩机排量、管网压力波动范围及相关压力容器规范共同确定。压缩空气进入罐体后，流速降低，部分水分和杂质可在罐内沉降，因此底部排污位置应保持可操作；顶部或高位接口则适合安装安全泄放和压力检测元件。模型所体现的立式筒体、支腿、接管和爬梯组合，为空压站布置、压力容器外形方案评审以及三维管路干涉检查提供了直观依据。
