落地式三分频木质音箱结构设计

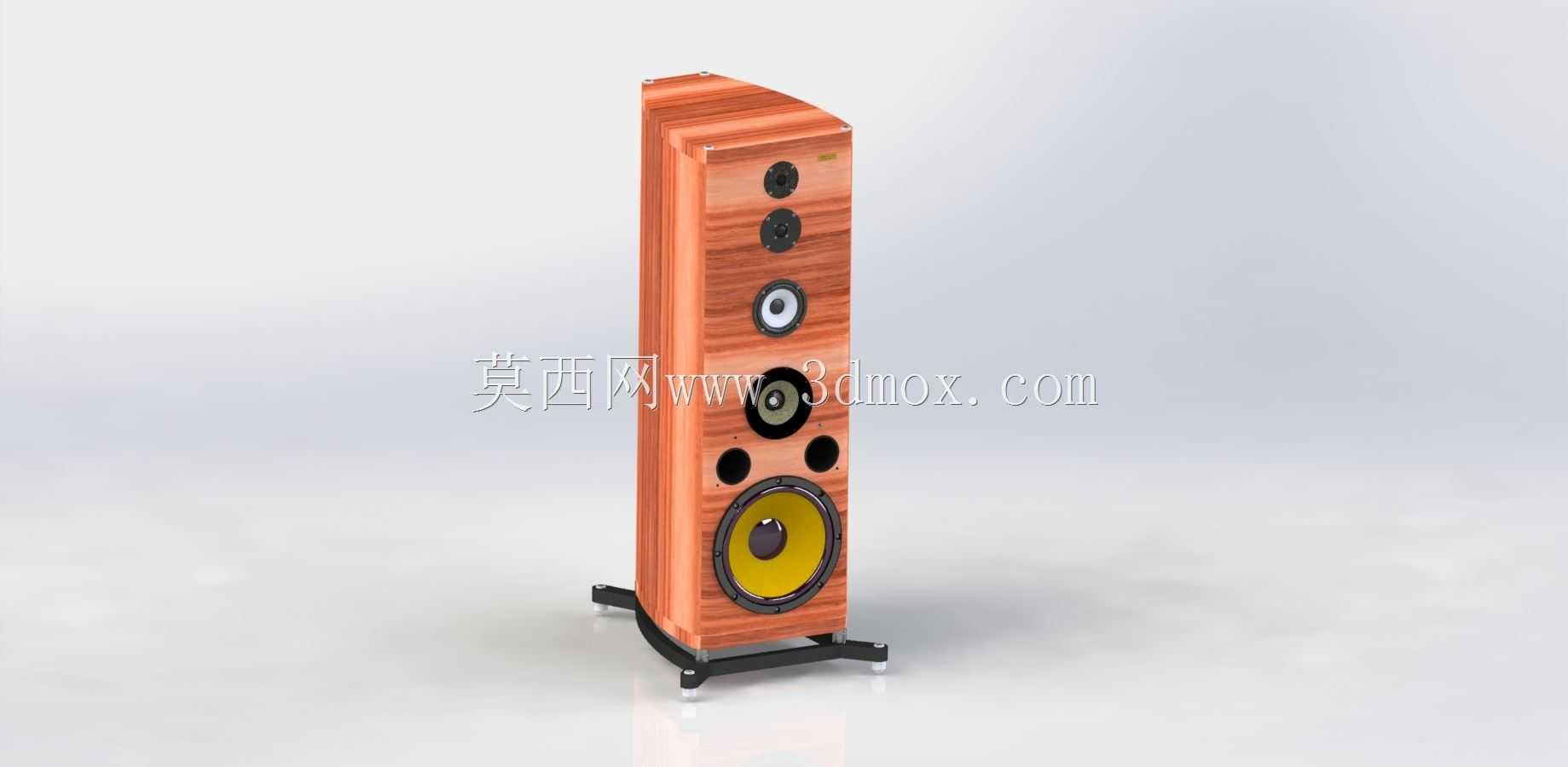

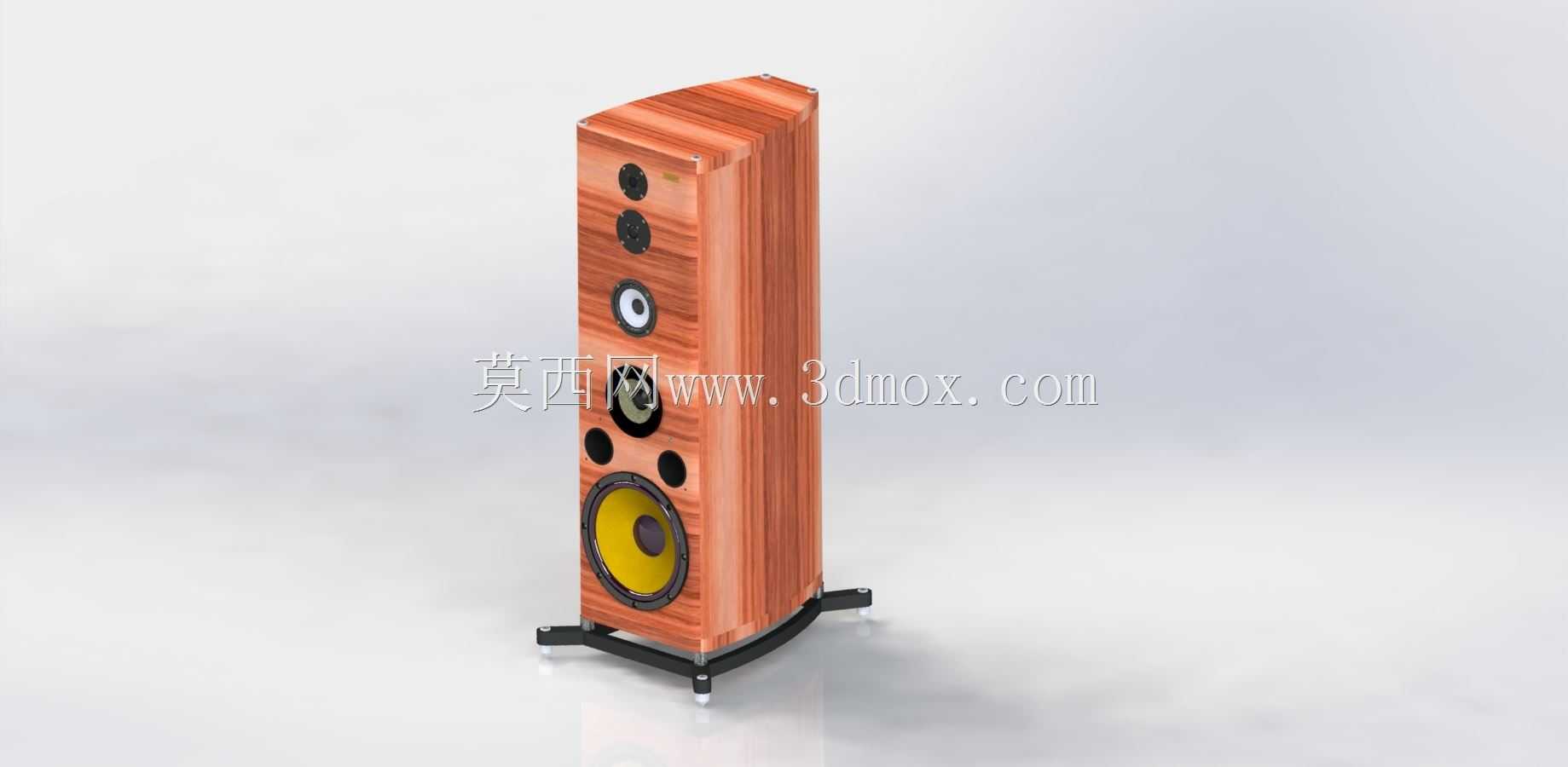

　　这套落地式音箱结构围绕家用高保真重放场景展开，箱体采用竖向窄面板布局，正面依次布置大尺寸低音单元、两只中音/辅助单元以及顶部高音单元，形成典型的多单元分频发声架构。实际使用中，这类音箱多用于客厅听音室、小型影音空间或桌面音频系统的前置主声道，承担低频下潜、中频人声还原与高频细节呈现的综合任务。

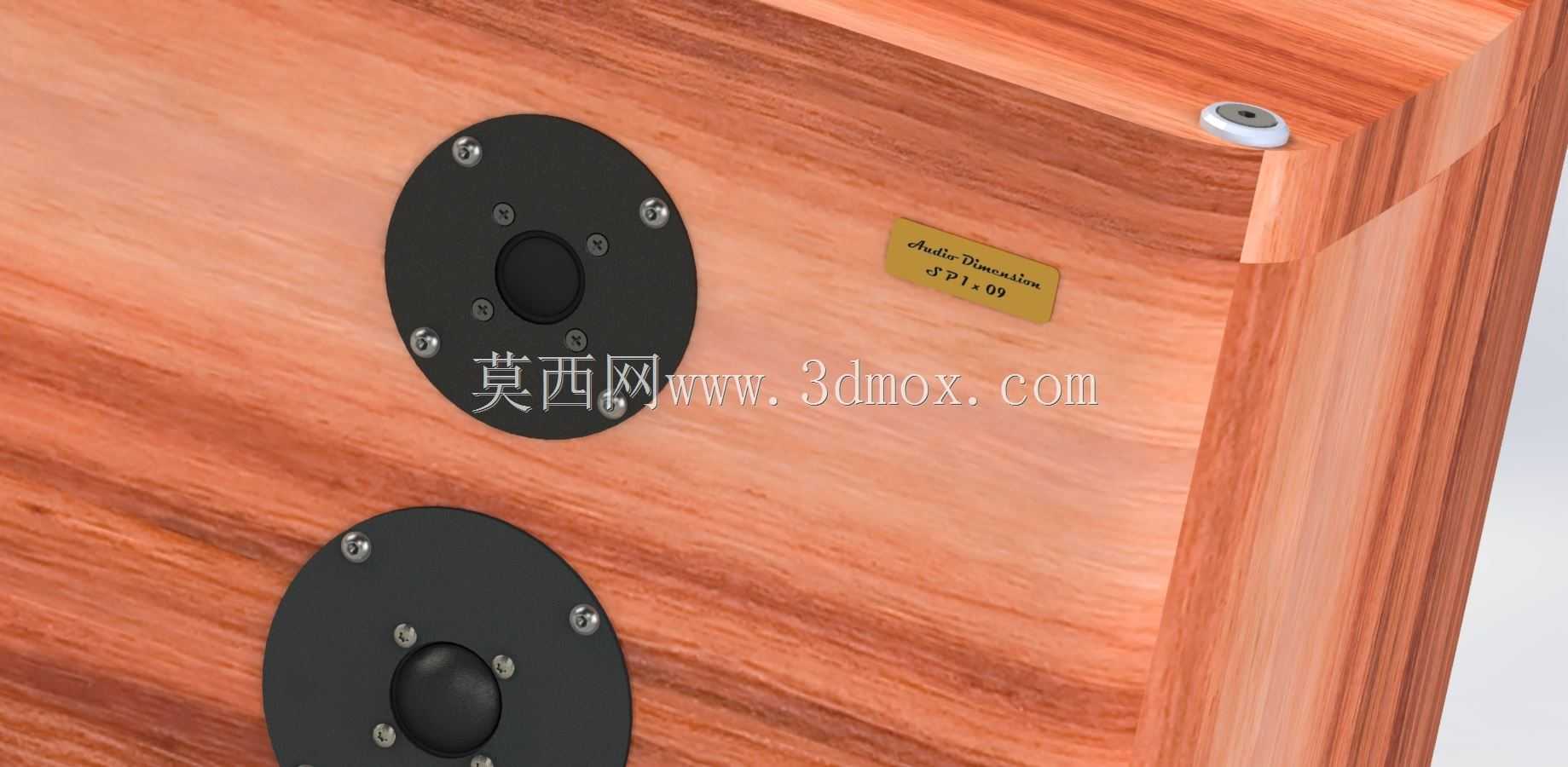

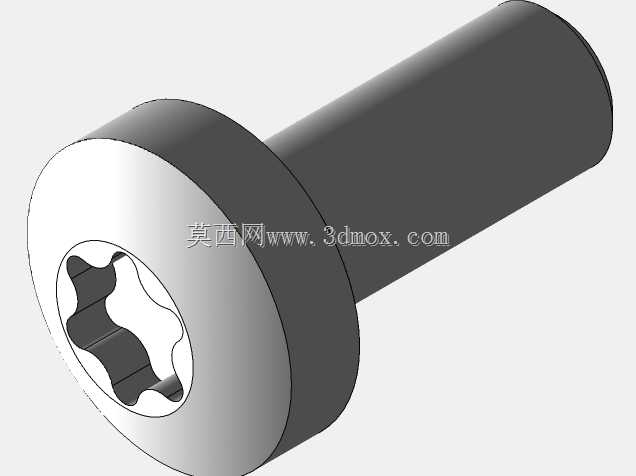

　　从结构布置看，木质箱体是整个模型的核心承载件。前面板需要根据不同扬声器口径开设同轴定位孔，孔位之间保留足够边距，避免单元安装环相互干涉，也减少面板局部共振。低音单元位于箱体下部，靠近支撑区域，可利用支架和地面形成稳定的质量边界；中高频单元向上排布，符合人耳坐姿听音高度，使声轴更容易指向聆听位置。单元周围的沉台、螺钉孔和装饰圈位置都需要在三维结构中明确表达，因为扬声器装配不仅涉及外观贴合，还关系到密封垫圈压缩量和后期拆装空间。

　　箱体侧面采用木纹质感的直立板件，视觉上是细长落地形态，但工程建模时不能只把它当作简单外壳。音箱内部通常需要预留分频器安装区、导线走线区、吸音材料填充空间以及后板接线端子位置。虽然外观图重点展示正面，结构设计仍要考虑板厚、内腔容积和单元等效容积之间的匹配。箱体过窄会影响低频容积，过宽又会增加正面衍射和占地尺寸；因此前面板宽度、箱体深度与高度需要共同约束，使外观比例和声学容积取得平衡。

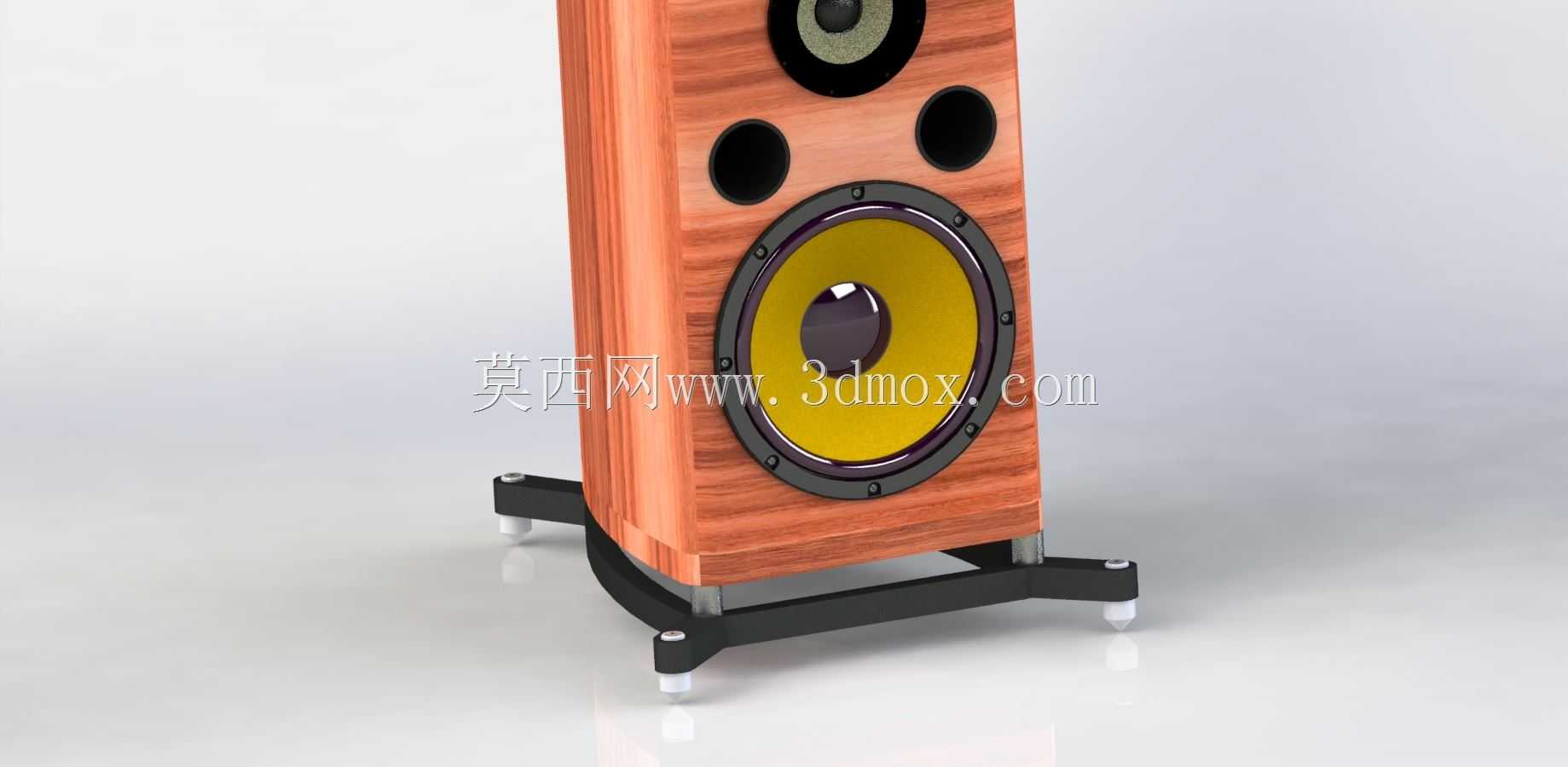

　　底部支撑结构没有直接让木箱落地，而是通过独立金属支架抬高箱体。支架由横向底梁、竖向连接柱和四个可调脚垫组成，底梁向前后方向伸出，形成比箱体底面更宽的支撑多边形。这样处理有两个实际作用：一是窄高箱体在受到碰撞或地面轻微不平影响时不易倾覆，二是箱体与地面之间形成隔振间隙，减少低频能量通过底板直接传递到地面。脚垫采用小圆端结构，适合后期替换为橡胶垫、金属尖钉或减震脚钉，以适应木地板、瓷砖或石材地面。

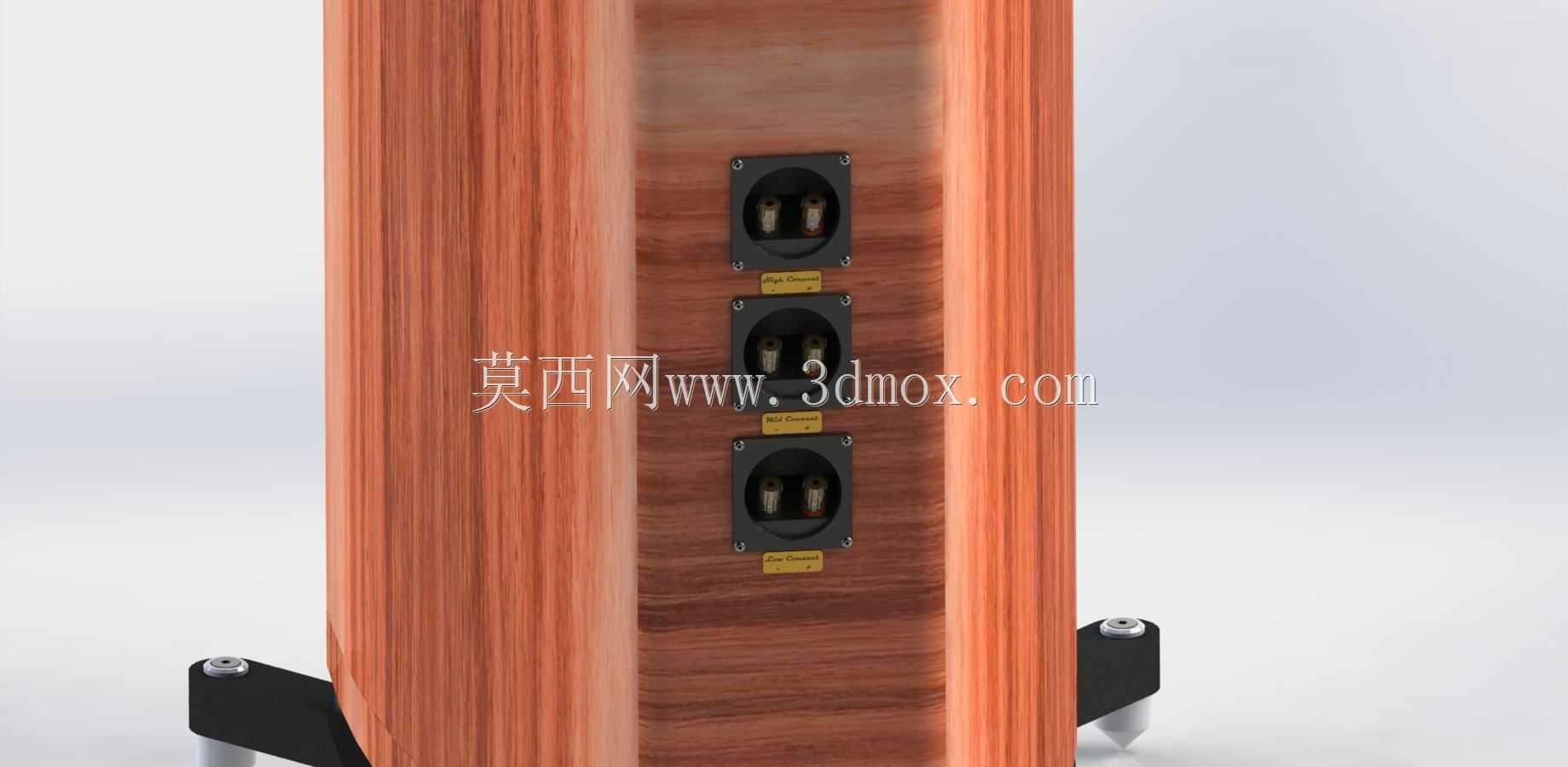

　　安装边界方面，建模时需要重点检查支架与箱体底部的连接位置。竖向支柱不能侵入箱体内腔，也不能压到扬声器磁钢和分频器；底梁外伸长度要保证脚垫投影落在稳定区域，同时避免过度占用房间面积。音箱背面应预留接线、倒相管或密封背板的空间，若贴墙摆放，箱体后侧与墙面之间需要保留一定距离，便于接线和低频气流组织。前面板各单元的装配深度也不同，低音磁钢体积较大，向后凸出最多，布置时要与后板、内部加强筋和线缆保持安全间隙。

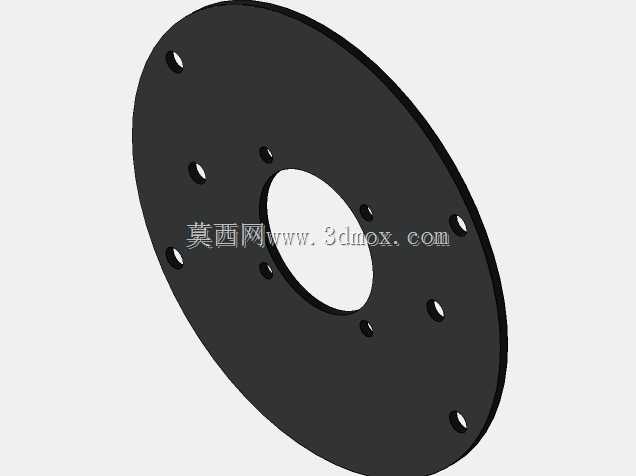

　　从功能特性看，多单元组合的意义在于把不同频段分配给适合的换能器。黄色锥盆大单元负责低频和部分中低频，中央区域的较小单元承担中频或辅助扩散，顶部小口径单元负责高频。面板上的黑色圆形开孔既可能是实际单元，也可能承担相位、扩散或造型呼应作用；在结构设计中，这些开孔都要与前面板厚度、密封面和紧固件位置统一考虑。单元外圈的压环能够提供均匀夹持力，避免单点锁紧造成盆架变形。

　　设计思路上，该模型把声学产品外观、机械支撑和装配关系放在同一三维结构中表达。木质外壳提供外观质感和内部容积，金属支架提供稳定支撑，扬声器单元通过前面板定位并与箱体形成密封腔体。对于结构设计人员来说，后续可在此基础上补充内部加强筋、倒相孔、接线盒、分频器固定座和背板细节；对于选型人员，则可依据单元口径、箱体高度、支架 footprint 和脚垫调节范围判断其在不同听音空间中的布置可行性。整体结构不追求复杂机构，而强调孔位精度、装配间隙、支撑稳定性与声学腔体之间的协调。
