塑料包覆压送辊结构设计方案

　　在薄膜、片材类塑料加工生产线中，这类带橡胶包覆层的辊件是整线张力控制与物料输送的核心执行部件，常布置在放卷单元与收卷单元之间，也可集成在涂布、复合工序的牵引工位，承担着平稳输送塑料基材、保证线速度同步、避免基材表面划伤的核心作用。不同于金属光辊，外层的橡胶材质具备合适的邵氏硬度，既能提供足够的摩擦力带动基材匀速行进，又能在压紧状态下通过微量弹性变形补偿基材厚度的微小偏差，避免局部压力过大导致的基材拉伸变形或者压痕缺陷。

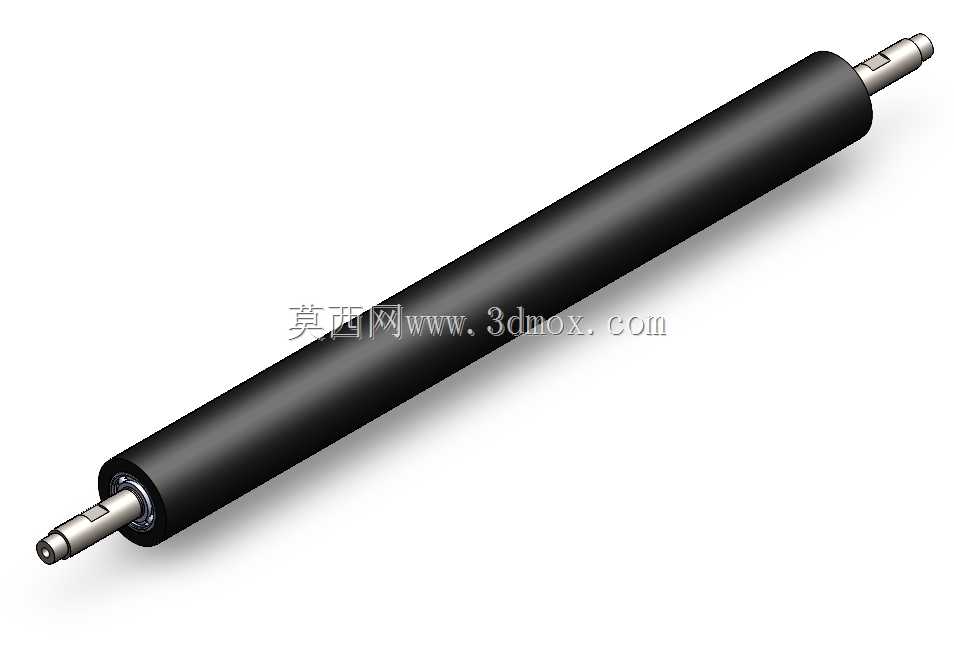

　　从结构设计逻辑来看，这类辊件采用分层组合式结构，中间为金属芯轴，通常选用45号钢或者铝合金材质加工，保证整体的刚性与动平衡性能，芯轴两端加工出阶梯轴结构，用于安装轴承与传动连接端，轴承位的加工精度直接决定了辊件运转时的径向跳动量，一般会控制在0.02mm以内，避免高速运转时出现振动影响基材输送精度。外层的橡胶包覆层通过热硫化工艺与金属芯轴结合，结合强度需要满足长期运转不脱胶的要求，橡胶层的厚度通常根据辊件的总长度与使用场景确定，过薄会导致缓冲性能不足，过厚则会在高速运转时出现橡胶层形变过大、发热严重的问题，常规工况下橡胶层厚度控制在8-15mm区间即可兼顾弹性与刚性需求。

　　安装边界方面，这类辊件的两端轴颈需要与设备墙板上的轴承座配合，安装时需要保证两端轴承座的同轴度，避免芯轴出现附加弯曲应力，长期运转导致轴件疲劳变形。辊面的圆柱度公差需要严格控制，保证整根辊面与基材接触时压力均匀，不会出现局部压力过大或者接触不实的问题。传动端通常设计为扁位或者键槽结构，与联轴器或者同步带轮连接，传递动力带动辊件转动，非传动端一般会预留润滑通道，方便定期对轴承加注润滑脂，延长维护周期。

　　实际使用场景中，这类辊件的线速度需要与生产线其他输送辊保持严格同步，速差控制在0.5%以内，否则会出现基材打滑、拉伸起皱的问题。橡胶层的材质选择也需要根据接触的塑料基材特性调整，比如接触PP、PE类普通塑料时选用丁腈橡胶即可，接触有腐蚀性的塑料原料或者需要在高温工况下使用时，则需要更换为硅橡胶或者氟橡胶材质，提升耐温与耐腐蚀性能。设计时还需要考虑辊件的动平衡校正，尤其是长度超过1米、线速度超过30m/min的辊件，必须做动平衡处理，将剩余不平衡量控制在允许范围内，避免高速运转时产生共振，影响设备运行稳定性与基材加工质量。

　　在结构细节处理上，橡胶层的两端会设计出微小的倒角，避免边缘位置应力集中导致橡胶层开裂，芯轴内部也可以根据需求设计通水或者通油的流道，用于温控场景下调节辊面温度，满足特殊塑料加工时的温度要求。两端的轴承选型需要根据辊件的总重量与工作载荷确定，通常选用深沟球轴承即可满足径向承载需求，如果有较大的轴向载荷则需要搭配角接触轴承使用。整体装配完成后，需要对辊面进行精磨处理，保证表面粗糙度达到Ra0.8以下，避免粗糙的辊面划伤塑料基材表面，影响最终产品的外观质量。
