亿利达SYP系列前倾多叶离心风机结构

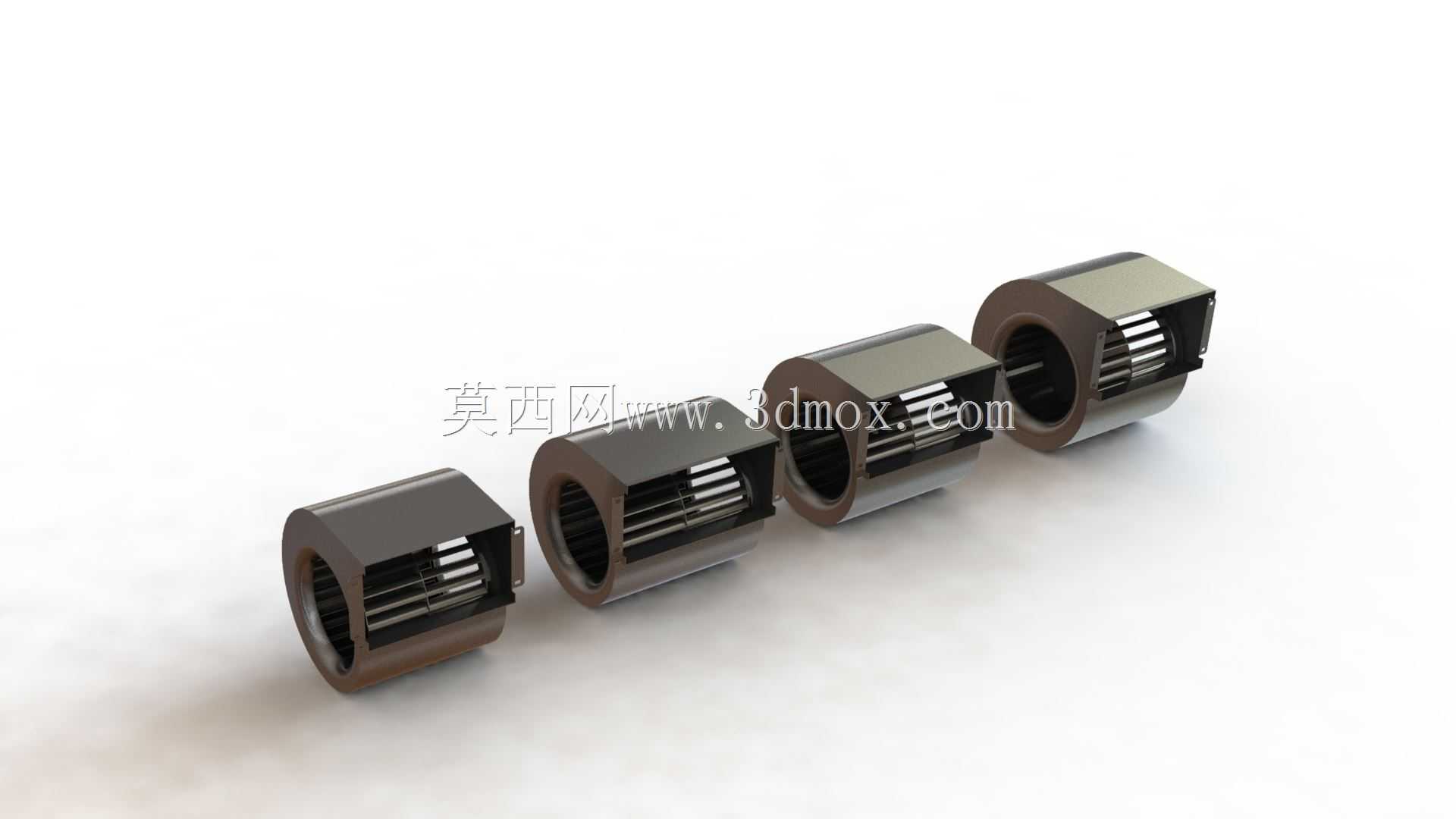

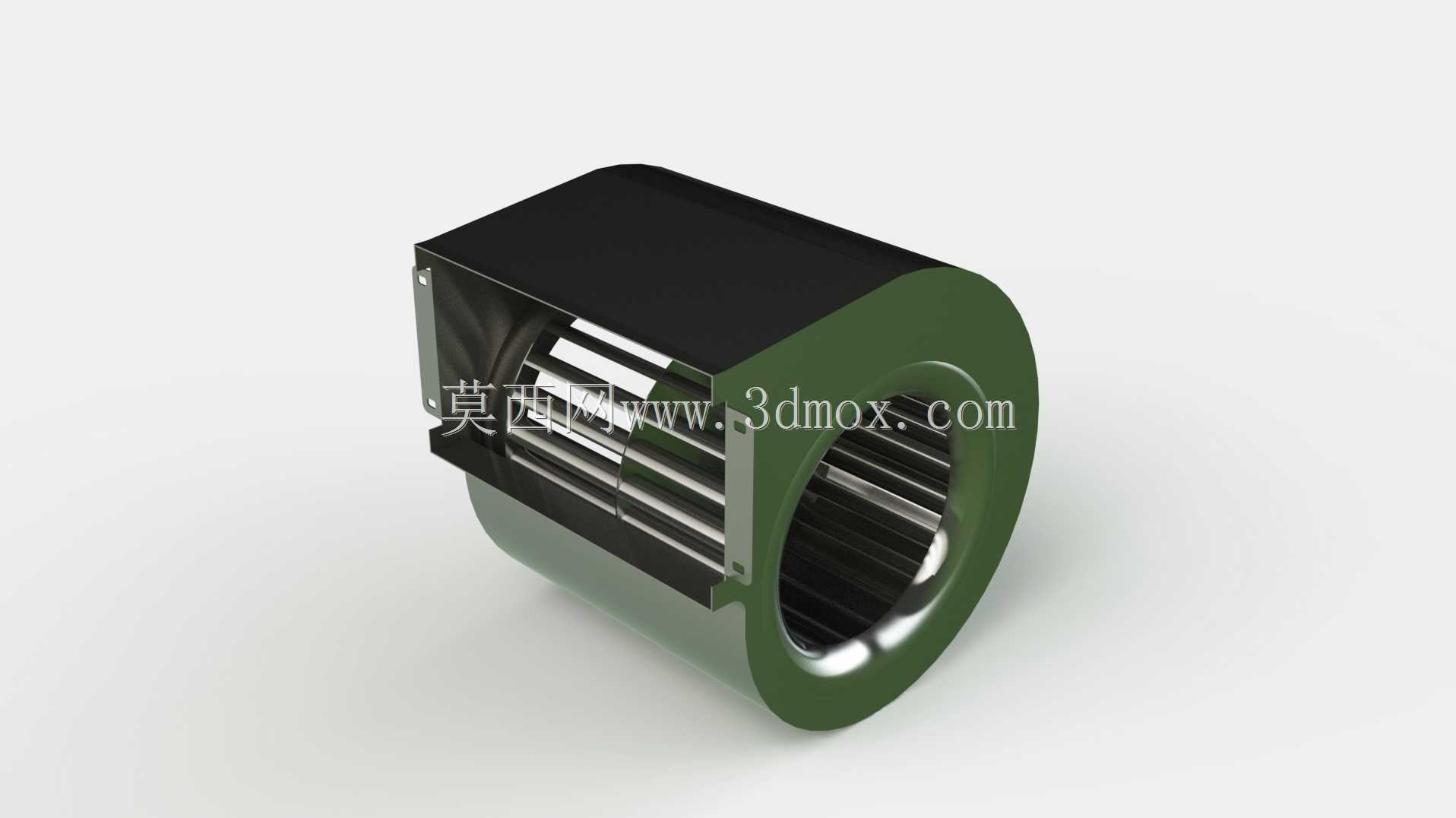

　　这套前倾多叶离心风机的三维结构，核心适配风机盘管这类末端空调通风场景，是商用、民用建筑暖通系统里的核心送风部件，日常在酒店客房、写字楼办公室、医院病房这类对噪音控制要求高的空间里，承担着把换热后的冷/热空气均匀输送到室内的作用，区别于大型工业离心风机，这类小尺寸风机的设计逻辑全程围绕低噪、小安装空间、适配盘管静压需求展开。叶轮部分采用热镀锌钢板冲压成型，没有额外的焊接工序，所有叶片都是连续冲压后铆接固定在前后端盘上，前倾式的叶片出口角设计，能在较小的叶轮直径下获得足够的风量输出，匹配风机盘管低静压、大风量的送风需求，同时冲压成型的叶片边缘做了卷边处理，既可以降低叶片转动时的气流切割噪音，也能提升叶片整体的结构刚度，

　　避免长期高转速运行出现叶片形变、动平衡失效的问题。从安装边界来看，该系列风机的转轮直径覆盖130mm到250mm的区间，对应不同风量档位的风机盘管机型，选型时不需要额外改动盘管的蜗壳安装位，同直径规格的风机可以直接替换同参数的老旧机型，蜗壳部分采用镀锌板咬口成型，出风口的法兰边预留了标准的螺栓固定孔位，和风机盘管的送风段接口尺寸完全匹配，不需要额外制作变径转接件，安装时只需要对准法兰孔位拧紧紧固件，再对接好电机的供电线路即可完成装配，不需要现场做额外的结构改动。设计过程中重点控制了叶轮的动平衡精度，所有叶轮在装配前都经过动平衡校正，剩余不平衡量控制在G2.5级以内，搭配配套的低噪轴承，运行时的振动幅度控制在极小范围内，

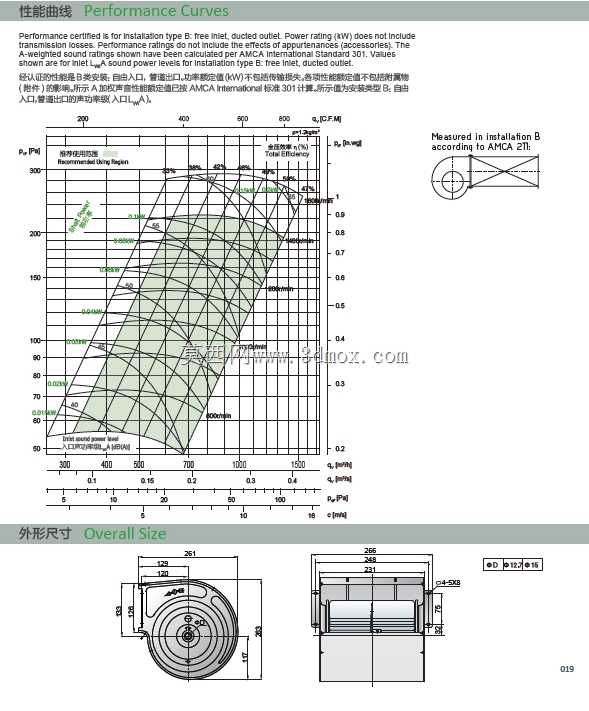

　　不会和风机盘管的壳体产生共振噪音，这也是这类末端通风设备最核心的性能要求——毕竟安装位置离人员活动区极近，哪怕微小的振动异响都会直接影响使用体验。流量覆盖范围从250m³/h到3000m³/h，对应不同制冷量的风机盘管机型，从最小的1匹左右的小风量盘管，到5匹以上的大风量高静压盘管，都能找到对应的参数规格，压力特性曲线也做了专门的优化，在风机盘管常用的静压区间内，风量衰减幅度很小，不会因为滤网积尘、风管阻力小幅上升就出现送风量骤降的问题，能保证空调系统的换热效率始终维持在设计区间内。结构上没有多余的复杂部件，叶轮和电机直连传动，省去了皮带传动的结构，既减少了传动环节的能量损耗，也避免了皮带磨损、张紧度调整这类后期维护工作，

　　日常运维只需要定期清理叶轮表面积尘、检查轴承润滑状态即可，不需要复杂的维护工序。蜗壳的型线采用对数螺旋线设计，气流从叶轮甩出后能顺着蜗壳型线平滑导向出风口，减少蜗壳内部的涡流损耗，进一步降低气流噪音，同时提升风机的运行效率，相比普通的圆弧型蜗壳，同功率下的风量输出能提升8%左右，噪音值能降低2-3dB(A)，在对噪音敏感的应用场景里这个差异感知非常明显。叶轮的叶片数量经过多轮仿真优化，既保证了足够的气流输出能力，也避免了叶片过密导致的风阻上升、噪音增大问题，叶片的型线采用前倾圆弧设计，气流进入叶片流道时的入射角更小，气流分离现象更弱，能有效降低低频涡流噪音，这也是这类风机能实现低噪运行的核心设计点。在实际选型应用中，需要注意风机的安装方向必须和蜗壳出风口的朝向匹配，同时要预留足够的电机接线和维护空间，风机和盘管壳体的连接位要加装橡胶减震垫，进一步隔绝运行振动的传递，进出风端的连接要做软接处理，避免振动沿着风管传递到室内吊顶产生异响。这套三维结构完整还原了风机的所有装配细节，包括叶轮的叶片弧度、蜗壳的咬口结构、法兰的安装孔位、电机的固定支架尺寸，在做风机盘管的结构设计、老旧设备替换选型、通风系统气流仿真时，可以直接提取相关尺寸参数，不需要再手动测绘实物，能大幅提升设计和选型的效率，也能避免手动测绘带来的尺寸误差，保证装配匹配度。
