制袋机用双凸轮传动构件结构设计

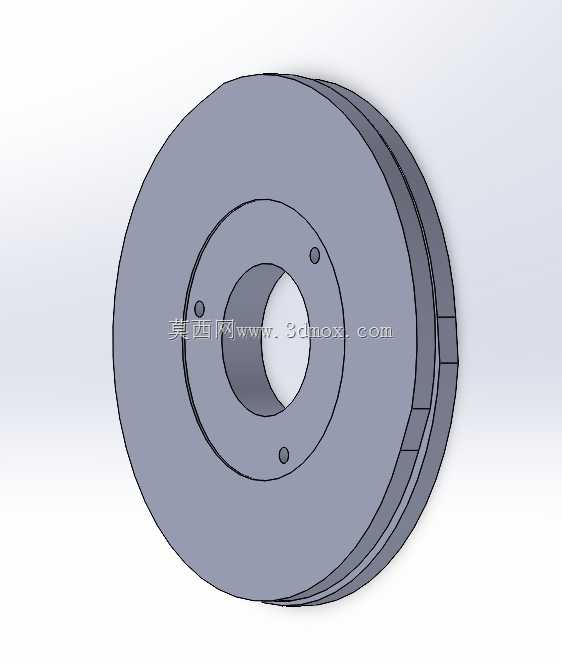

　　在软包装生产设备的传动链路里，这类双凸轮构件是制袋机工位切换动作的核心执行件，主要承担袋材输送到位后，热封、裁切工位的开合时序控制功能，区别于单盘凸轮只能输出单段固定行程的特性，双凸轮廓线采用对称叠加布局，可在主轴单周回转过程中输出两段独立的升程-回程曲线，匹配制袋机开合动作的双工位节拍需求，避免单凸轮需要搭配复杂连杆组才能实现的多段动作输出，大幅压缩传动端的结构冗余。从实际安装适配维度看，该构件中心设置通孔用于与设备主轴做同轴配合，孔周均匀布置三个小直径定位销孔，安装时可通过销孔与主轴轴肩的定位柱完成周向锁止，避免高速运转下凸轮与主轴出现相对滑移导致的时序错位；外轮廓的双凸缘结构分别对应两组摆杆从动件，

　　两组从动件的接触滚轮分别贴合在两侧凸轮廓面上，主轴转动时，两侧廓线分别驱动对应摆杆完成固定角度的摆动，进而带动工位执行件完成打开、闭合的循环动作，廓线的升程段采用等速运动曲线设计，保证从动件动作过程平稳无刚性冲击，回程段采用修正正弦曲线，降低从动件回落时的碰撞噪音，适配制袋机每分钟80-120次的开合节拍要求。设计阶段需要重点把控凸轮廓线的形位公差，两侧凸缘的同轴度需控制在0.02mm以内，避免从动件运行过程中出现接触偏移导致的磨损不均；廓面的表面粗糙度需达到Ra1.6以下，降低与从动件滚轮接触时的摩擦阻力，延长构件的整体使用寿命。构件的轴向厚度根据对应摆杆的接触宽度设定，保证从动件滚轮在整个行程范围内都能完全贴合廓面，

　　不会出现脱边、偏磨的情况；外圆最大直径根据设备所需的从动件摆臂行程反推计算，在满足行程要求的前提下尽可能缩小外径尺寸，降低构件转动时的转动惯量，减少主轴驱动端的负载。实际投产装配时，该凸轮需要搭配对应的隔套、锁紧螺母完成轴向固定，安装完成后需手动盘车验证两侧从动件的动作时序，确认开合位置与袋材输送节拍完全匹配后再进行空载试运转，试运转过程中需在廓面涂抹少量润滑脂，降低初期磨合的磨损量。这类双凸轮结构相比传统的连杆式开合机构，具备动作时序精准、结构紧凑、维护简便的特点，不需要频繁调整连杆铰接点的间隙，长期运行下的动作一致性更优，能够有效降低制袋生产过程中因开合动作错位导致的封边不齐、裁切偏差等不良品率。在结构细节处理上，凸轮的廓线过渡位置均做了小圆角钝化处理，避免应力集中导致的廓面崩边，中心安装孔的公差采用H7级精度，与主轴的k6公差形成过渡配合，既保证装配时的同轴度，也方便后期维护时的拆卸更换。
