可折叠奔驰标识户外烧烤架结构设计

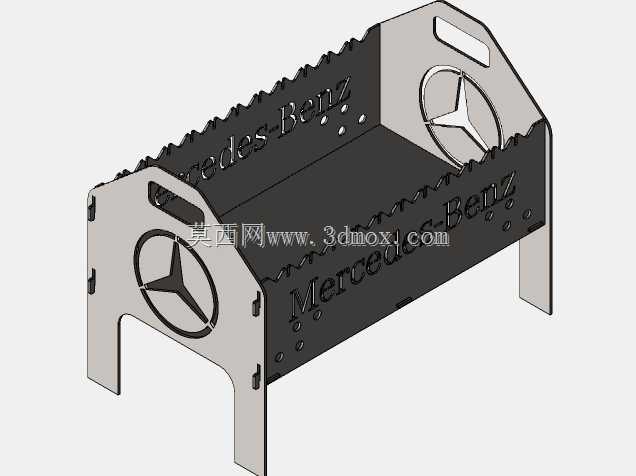

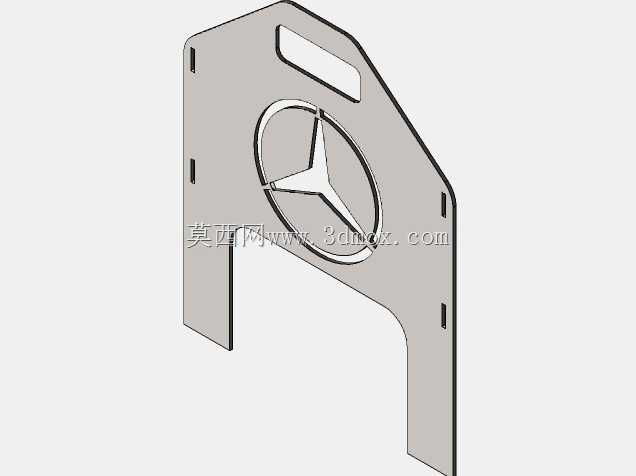

　　这款带奔驰标识的折叠烤架，核心面向户外露营、车尾聚会、庭院休闲这类场景设计，整体采用钣金拼接的无焊结构，所有板材厚度统一为4mm，兼顾结构刚性与折叠收纳的便携性。从实际使用场景出发，烤架的侧板集成了奔驰三叉星标识与品牌字母镂空，一方面是视觉辨识度的设计，另一方面这些镂空区域在燃烧过程中可以起到辅助进风的作用，让炭层的氧气供给更均匀，避免局部闷烧导致的火力不均。烤架的两侧端板做了上提手的镂空开孔，不需要额外加装塑料或木质提手，折叠状态下可以直接通过端板的开孔拎取，避免高温使用后附加配件老化损坏的问题，端板下部的缺口直接作为支撑腿，展开后不需要额外安装支脚，靠板材之间的卡扣榫卯结构就能完成定位固定，整个展开过程不需要额外工具，单人操作十秒内就能完成架设。

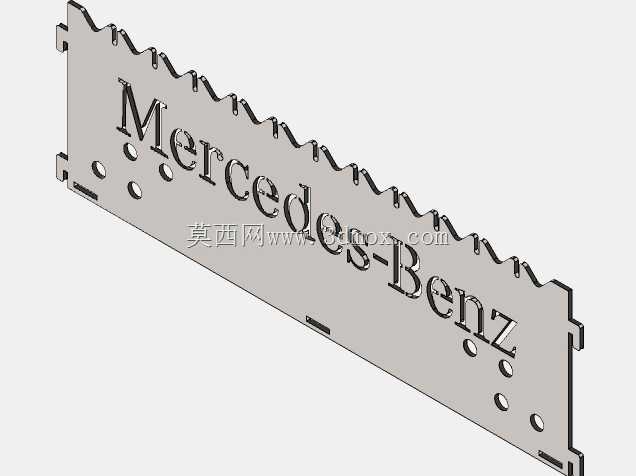

　　从结构设计逻辑来看，这款烤架没有采用传统焊接框架的方案，所有连接位置都采用钣金折弯卡扣配合，每块板材的连接边都做了对应的插舌与卡槽，组装时只需要将对应插舌卡入卡槽，靠板材自身的折弯应力就能实现锁紧，不需要螺栓、铆钉这类额外紧固件，拆解后所有板材可以平铺叠放，整体收纳厚度不到50mm，可以轻松放入车辆后备箱的储物格，甚至露营背包的侧袋也能容纳。烤架的上沿做了锯齿形的格栅托边，烤网放置在锯齿槽内不会出现滑动，不同位置的锯齿槽可以适配不同尺寸的烤网，也可以根据炭火位置调整烤网的架设高度，实现不同食材的烤制温度需求。烤架的内槽深度做了针对性设计，炭层距离烤网的高度控制在120mm，既可以避免炭块距离食材过近导致烤糊，也能减少热量向侧板的传递，避免侧板温度过高引发烫伤风险，侧板下部的支撑腿高度让烤架整体距离放置面有100mm的间隙，避免高温直接传导到桌面或地面，防止烫坏露营桌板或者草地。

　　从安装边界来看，烤架展开后的整体外形尺寸控制在长500mm、宽250mm、高300mm的范围内，单次可以容纳3-5人份的烤制食材，适配常规的2-3kg机制炭的装填量，燃烧持续时间可以满足两到三小时的户外聚餐需求。板材的连接位置都做了圆角处理，没有尖锐的毛刺边，避免组装和使用过程中划伤手部，所有镂空位置的边缘都做了0.5mm的倒钝处理，不会因为镂空边缘锋利造成割伤。烤架的炭槽底部没有做全封闭设计，预留了细小的漏灰间隙，燃烧后的炭灰可以直接从间隙落到下方的接灰区域，不需要额外拆卸炭槽就能完成清灰，使用后只需要等架体完全冷却，将板材拆开擦拭干净就能完成收纳，不会因为残留炭灰堆积在缝隙里导致板材锈蚀。

　　在结构强度验证层面，4mm厚度的冷轧钢板材质，展开后整体承重可以达到20kg以上，即使放置满食材的烤网加上满槽炭块，也不会出现板材变形或者卡扣松脱的问题，折叠结构的反复拆装寿命可以达到千次以上，不会因为多次拆装出现卡扣磨损松动的情况。烤架的标识镂空位置做了等宽的留边设计，不会因为镂空面积过大影响侧板的结构强度，三叉星标识的环形留边刚好形成了侧板的加强筋结构，提升了侧板的抗弯折能力，即使拎取满载状态的烤架，侧板也不会出现形变。端板的提手开孔做了加宽处理，佩戴户外手套也能顺利伸入拎取，开孔边缘的卷边处理提升了拎取时的握持舒适度，不会因为板材边缘压强大导致勒手。
