BSP四通交叉管路接头结构设计

　　在流体输送系统的管路布设环节，多通路分流合流的需求始终存在，这类十字交叉结构的BSP接头，正是为解决四路管路正交连通需求设计的核心连接件。日常在液压站油路排布、车间压缩空气管网搭建、低压流体输送管线改造场景里，经常会遇到单节点需要同时对接四个正交方向管路的情况，普通三通接头无法满足四路连通的需求，采用多个弯头加直通拼接的方式，不仅会增加管路的泄漏点数量，还会占用更多安装空间，提升管路流阻，而一体结构的四通交叉接头，能在单个节点完成四个方向的管路对接，大幅减少装配零件数量，降低泄漏风险。这类接头采用BSP圆柱管螺纹作为连接接口，BSP螺纹作为管路连接领域应用极广的密封螺纹形式，牙型角55度，配合密封垫或生料带使用时，

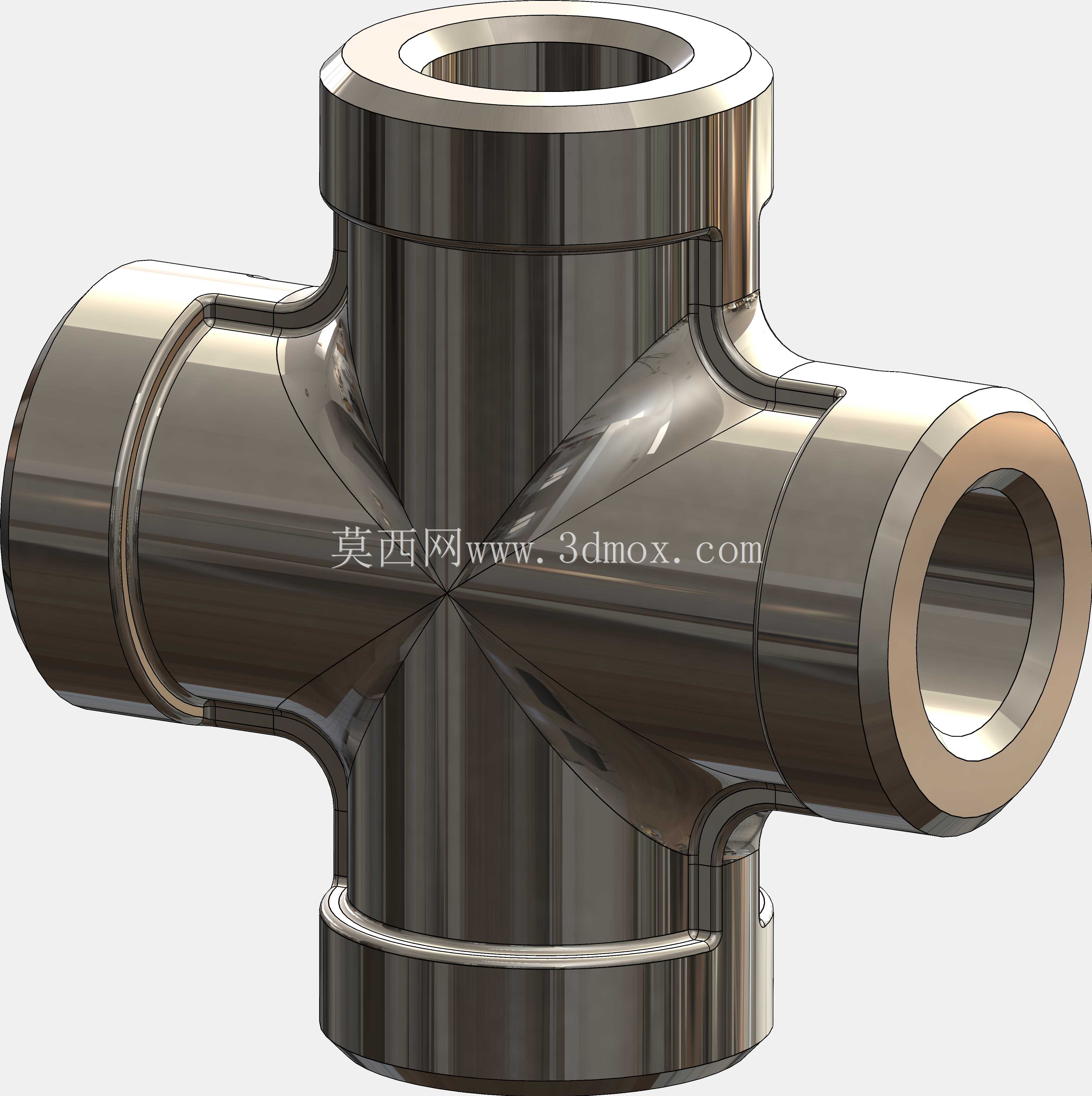

　　能在中低压工况下实现可靠的密封效果，适配绝大多数工业场景的流体管路连接标准，无需额外加工转换接口就能和市面上多数标准BSP螺纹管路直接对接。从结构设计层面来看，该接头采用等径正交的十字布局，四个接口的轴线处于同一平面且两两垂直，交汇位置做了大圆弧过渡处理，没有直角突变的流道结构，能最大程度降低流体经过接头时的局部阻力，减少流道内的紊流、压降损失，同时圆弧过渡的结构也能避免管路内部应力集中，在承受管路振动、压力冲击时，不会因为应力集中在交汇角位置出现开裂问题。接头的端部都加工有标准的外螺纹段，靠近主体的位置设计有六角拧动平面，方便装配时使用扳手施加扭矩，不会因为夹持位置不足导致装配打滑，也能避免拧动时损伤螺纹表面影响密封效果。

　　接头主体采用实心棒料加工成型的一体结构，相比焊接拼接的四通件，不存在焊缝缺陷带来的泄漏、强度不足问题，整体结构强度更高，能承受更高的管路工作压力，适配油压、气压、低压输水等多种工况。在安装边界上，这类四通接头的四个接口沿正交方向向外延伸，安装时需要预留四个方向的管路操作空间，不能在紧贴墙面或设备面板的位置使用，要给扳手拧动、管路对接留出足够的操作余量，接头的中心交汇区域外径大于接口段外径，布设管路时要注意相邻管路的间距，避免和其他管线、结构件发生干涉。设计这类接头的三维模型时，首先要确定四个接口的同轴度、垂直度公差，保证四个接口的轴线正交误差控制在合理范围内，避免装配时出现管路别劲的问题；其次要重点处理流道交汇位置的过渡曲面，

　　既要保证流道顺滑降低流阻，也要保证交汇位置的壁厚均匀，避免加工时出现壁厚不均导致的强度薄弱点；螺纹段的收尾位置要设计合理的退刀槽，保证螺纹加工到位，同时退刀槽的位置不能影响密封面的贴合，避免密封垫压合不严密出现泄漏。实际选型使用时，要根据管路的工作压力、输送介质特性选择对应材质的接头，常规工况下采用碳钢镀锌材质就能满足防锈和强度需求，腐蚀介质场景则需要选用不锈钢材质的同结构接头，接口尺寸覆盖1/8到2-1/2的常用BSP规格，能匹配不同通径的管路需求，在机床润滑管路、气动控制回路、小型液压系统、给排水支管布设等场景都能见到这类接头的应用，它能让管路的节点布局更紧凑，减少管路装配的工作量，提升整个管路系统的可靠性。
