Palazzoli工业嵌入式电源接口组件结构设计

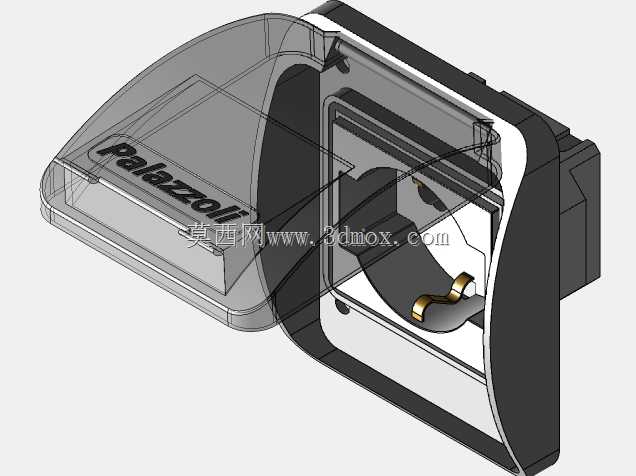

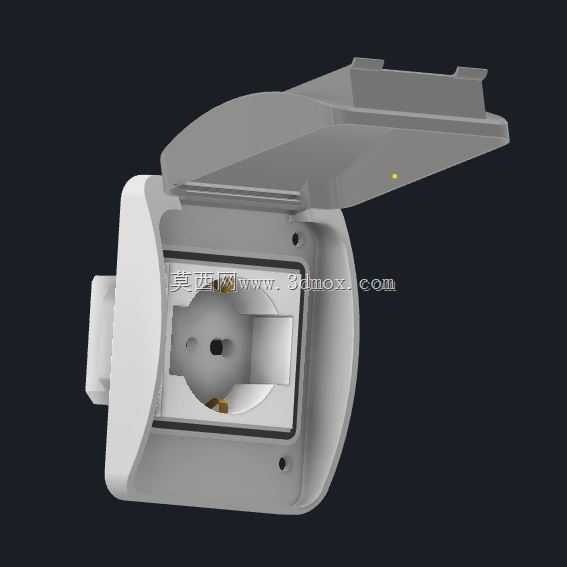

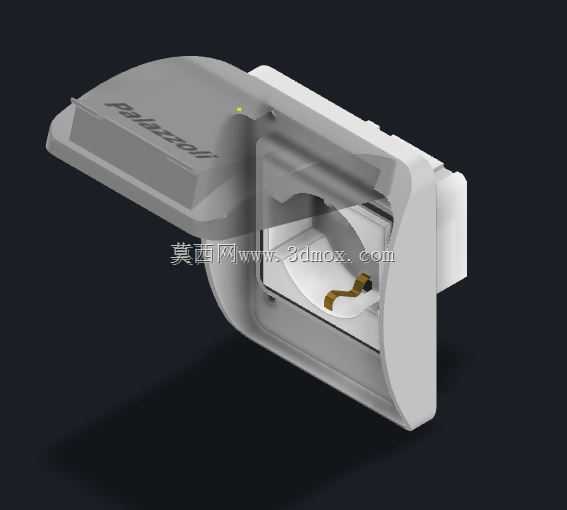

　　这款嵌入式电气连接组件，主要面向工业现场的设备端供电接驳场景，常见于机床操作面板、生产线工位旁侧、户外工业设备舱壁等需要固定供电接驳点的位置，替代传统明装插座易磕碰、积灰、防护等级不足的缺陷。从结构设计来看，整体采用下沉嵌入式安装逻辑，外露面做了弧形过渡的一体化盖板，盖板边缘做了15度的斜切导角，既可以避免安装后边缘积留切削液、粉尘，也能减少现场操作人员走动、物料转运过程中剐蹭磕碰导致的盖板变形问题。盖板表面预留的品牌标识区域做了微凹蚀刻位，不会因为长期摩擦导致标识磨损脱落，同时盖板与底座的配合面做了一圈嵌入式密封胶条槽，安装后胶条被压紧在安装面板与壳体之间，可满足常规工业场景的防泼溅、防尘要求，适配车间内有少量切削液飞溅、

　　粉尘飘落的工况。内部的插套组件采用模块化卡装结构，固定在底座的加强筋卡槽内，不需要额外螺丝固定，装配时直接将插套模块沿导轨推入卡槽即可完成定位，后续维护更换时也可直接从正面撬开盖板取出模块，不需要拆解整个安装面板背面的固定结构，大幅降低现场运维的拆装难度。接线端采用压线板与防拉脱卡扣组合结构，线缆接入后先通过压线板压紧线缆外护套，再将线芯接入接线端子，即使现场线缆受到外力拉扯，外力也会作用在护套压紧位置，不会直接传导到线芯接线端导致松脱断电。从安装边界来看，整体壳体后侧为方形安装座，四个角预留了沉头安装孔，适配面板开孔尺寸为标准的86型工业面板开孔，安装时从面板正面将壳体嵌入开孔，后侧通过卡扣或者配套的压片锁紧在面板背面，

　　不需要在面板后侧预留过多操作空间，适合安装在设备舱壁、薄型操作面板这类背面空间局促的位置。外露盖板的突出高度控制在12mm以内，相比传统明装插座突出墙面30mm以上的尺寸，大幅降低了被碰撞的概率，同时盖板的翻盖结构做了隐藏式转轴，转轴位于盖板下侧，翻盖开启后自然下垂，不会遮挡插接口的操作空间，翻盖与盖板的配合处做了卡扣定位，关闭后可牢牢扣合，避免现场振动导致翻盖自行翻开。内部的导电件采用铜质镀镍处理，既保证导电性能，也能在潮湿、有轻微腐蚀性气体的工业环境下避免氧化生锈，延长接插件的使用寿命。插套的入口处做了喇叭口导正结构，插头插入时即使有轻微的角度偏差，也能顺着喇叭口顺利导入插套，不会出现插头顶在插套边缘导致插套变形的问题。

　　整个壳体的材质选用阻燃增强尼龙，可满足工业场景下的耐温、阻燃、抗冲击要求，即使遇到短期过载发热，壳体也不会出现融化变形的问题，同时材料本身的耐油性较好，长期接触车间内的润滑油、切削液也不会出现脆化开裂的情况。在结构强度设计上，壳体内部做了纵横交错的加强筋，筋位厚度控制在1.5mm，既不会导致壳体表面出现缩痕，也能保证壳体在受到正面100N的冲击力时不会出现开裂、变形，适配工业现场较为粗放的使用环境。接地插套的位置做了前置设计，插头插入时接地端先接触导通，拔出时接地端最后断开，符合电气安全的设计规范，可有效避免设备漏电时的触电风险。整体结构没有多余的冗余设计，所有的卡扣、筋位、安装结构都围绕工业场景下的耐用性、易装配、易维护三个核心需求设计，没有为了外观牺牲结构可靠性，所有的边角都做了R2以上的圆角处理，避免装配和使用过程中划伤操作人员。
