工业流量积算显示计量表头结构设计

　　在流体输送管网、工业制程介质管控、商用流体贸易结算场景中，这类带积算功能的流量显示表头是整套计量系统的核心交互终端，直接承担瞬时流量读取、累计流量核算、运行状态反馈的核心作用，区别于纯传感类的流量检测元件，该表头将信号处理、数值运算、人机交互、操作控制功能集成在同一壳体内，可适配脉冲输出型的容积式、涡轮式流量传感器，完成从脉冲信号到工程流量单位的换算、累计值存储、参数配置全流程工作。从结构设计层面看，该表头采用方形密封壳体设计，四个角点预留沉头安装孔，可直接适配面板嵌入式安装或者管道支架式安装，安装时需保证显示面与操作人员视线夹角不超过30度，避免强光直射屏幕造成的数值读取困难，壳体边缘做圆弧过渡处理，

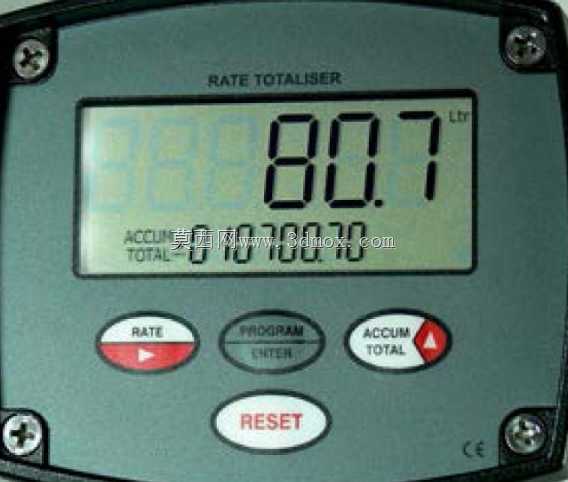

　　既可以降低安装过程中边角磕碰造成的漆面损伤，也能减少现场粉尘、水汽在壳体接缝处的堆积。正面操作区域的按键布局完全贴合现场运维的操作逻辑，最下方的复位按键采用独立椭圆造型，与上方三个功能按键保持足够的安全间距，避免运维人员戴劳保手套操作时出现误触，三个功能按键分别对应瞬时流量查看、参数配置进入、累计值调取功能，其中累计值按键旁设置红色三角标识，和瞬时流量按键的红色播放标识形成视觉区分，现场操作人员无需查看说明书即可快速识别按键功能，降低现场操作的学习成本。显示区域采用段码式液晶屏设计，主显示区采用大字号段码，专门用来显示当前瞬时流量数值，右上角标注流量单位，下方小字号区域分别显示累计流量总量与批次累计量，这种分区域显示的设计，

　　可让巡检人员在一米外的巡检通道上快速读取当前瞬时流量值，无需凑近设备即可判断管路运行是否处于正常流量区间，避免流量异常造成的制程波动或者介质泄漏风险。设计过程中需要重点考虑壳体的防护等级匹配，前盖与壳体底座之间采用嵌入式密封圈结构，所有按键采用一体式硅胶按键成型，避免现场淋水、粉尘侵入内部电路板，接线腔设置在壳体背部，与正面显示操作区完全隔离，现场接线时无需打开前显示面板，可直接在背部完成电源、信号线缆的接线操作，降低接线过程中损坏显示模块的风险。从安装边界尺寸来看，这类表头的面板开孔尺寸通常控制在92mm*92mm的标准工业仪表开孔规格，壳体深度控制在120mm以内，可适配大部分工业现场的仪表安装箱、管道立式安装支架的安装空间，

　　背部接线预留100mm的线缆弯曲半径空间，避免线缆过度弯折造成的芯线断裂。在实际应用中，这类表头可直接替代同规格的进口流量积算单元，不需要改动原有安装孔位与接线定义，即可完成老旧计量设备的升级替换，内部电路板做三防漆涂覆处理，可适应潮湿、轻度腐蚀的工业现场环境，累计值存储采用非易失性存储方案，设备掉电后累计数据不会丢失，重新上电后可直接延续之前的累计数值，避免掉电造成的计量数据偏差。按键的按压行程设计为2mm，按压力度控制在1.5N左右，既保证戴手套操作时的清晰触感反馈，也避免按键行程过短造成的误触发，屏幕下方的遮光檐设计可减少户外安装时阳光直射屏幕造成的反光，保证强光环境下的数值可读性。
