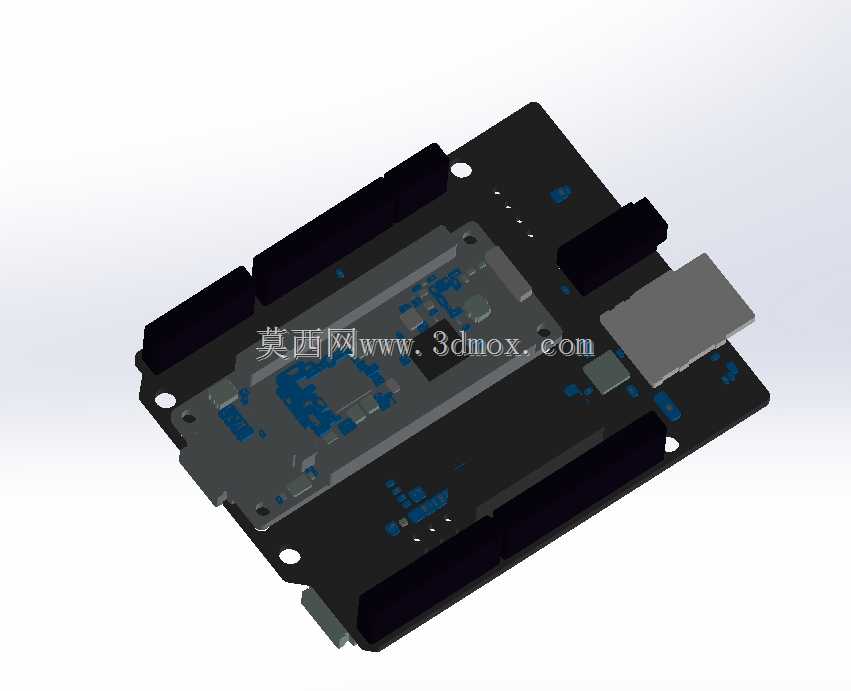

索尼Spresense主板扩展板结构设计

　　这套结构设计覆盖索尼Spresense的核心主板与配套扩展板，是面向嵌入式开发场景做的实体硬件结构还原，日常在物联网终端原型开发、低功耗音频采集设备搭建、边缘计算节点验证这类场景里，结构工程师可以直接调用这套模型做安装适配、外壳设计或者整机堆叠验证，不用从零开始测绘板卡尺寸，能省掉不少前期测绘的时间成本。从实际使用的角度看，Spresense本身是面向低功耗多场景应用的开发硬件，主板集成了核心处理单元、存储模块与基础外设接口，扩展板则承担接口拓展、功能外设挂载的作用，两块板卡通过板对板连接器实现叠装，结构设计上首先要保证连接器的对位精度，避免插装时出现针脚偏移、接触不良的问题，同时还要预留出所有外接接口的操作空间，不管是SD卡插槽、

　　USB接口还是排针引脚，都不能被结构件或者叠装层遮挡，保证外接设备插拔、接线的操作便利性。做这套结构建模的时候，首先是对照实物板卡的安装边界做基准定位，主板的外形为带安装孔的矩形结构，四个角的安装孔位置严格对应实物的孔位坐标，孔径适配M2规格的固定螺丝，不管是做嵌入式设备的内部固定，还是搭配通用开发板支架做桌面调试，都能直接匹配标准紧固件的安装要求。板卡边缘的排针布局、接口开槽位置都做了精准还原，主板上的核心芯片、阻容元件的高度都做了实测还原，避免叠装扩展板的时候出现元件干涉，尤其是主板上高度较高的接插件、屏蔽罩位置，在扩展板的对应区域做了避让空间设计，保证两块板叠装之后的间隙均匀，不会出现压件、翘板的问题。扩展板的结构设计上，

　　除了对应主板的连接对位结构，还预留了外设模块的安装区域，比如传感器模块、通信模块的焊接位周边都留足了焊接操作空间，板边的固定孔位和主板完全同轴，叠装之后可以通过同一组铜柱实现整体固定，不需要额外做错位打孔。板卡表面的元件布局还原度直接影响后续的结构适配，比如主板上的SD卡插槽是侧向插拔结构，建模时特意留出了插拔方向的15mm操作空间，保证SD卡插拔时不会被周边结构挡住；USB接口的沉板深度也做了精准还原，做外壳设计的时候可以直接对应开口位置，不用反复调整接口对位尺寸。另外考虑到开发板经常会被用于各类原型设备的调试，结构上所有外露的金属触点、排针位置都做了边缘避让，避免固定结构件意外接触引脚造成短路。从安装边界来看，两块板叠装之后的总厚度控制在18mm以内，长宽尺寸和标准的信用卡尺寸接近，对于做小型化物联网终端的结构设计来说，这个尺寸边界可以直接套用到便携设备、壁挂式采集节点的内部空间规划里，不用再反复核算板卡的占用空间。板卡上的定位孔除了用于螺丝固定，也可以配合尼龙柱做分层堆叠，适合做多板卡组合的复杂功能设备搭建，比如搭配传感器板、通信板做多层叠装的时候，这套板卡的孔位可以作为整个堆叠结构的定位基准，保证各层板卡的对位精度。在细节处理上，板卡的边角做了R2的圆角处理，和实物的工艺一致，避免安装时边角划手或者刮伤线材；所有接口的倒角、插槽的间隙都按照实物的公差做了还原，比如板对板连接器的插合高度做了0.2mm的间隙预留，

　　抵消实际生产中的板厚公差，保证不同批次的板卡都能顺利插合。另外，主板上的屏蔽罩位置做了凸起结构还原，做散热设计的时候可以直接对应这个位置贴装散热片，不用再测量屏蔽罩的具体高度和位置；扩展板上的功能按键、指示灯位置也做了精准定位，做外壳面板的时候可以直接对应开孔位置，保证按键手感和指示灯的可视效果。对于做嵌入式设备结构开发的工程师来说，这套模型最大的作用就是省去了手动测绘板卡的步骤，不管是做专用外壳设计、整机内部堆叠还是安装支架设计，都可以直接调用模型做干涉检查、装配验证，提前发现结构设计里的空间冲突问题，减少打样迭代的次数。比如在做户外音频采集节点的结构设计时，可以直接把这套板卡模型导入到外壳装配体里，核对电池、天线、防水接头这些部件和板卡的位置关系，调整内部筋位的布局，保证所有部件都能顺利安装，同时预留出足够的走线空间，避免线材挤压板卡上的元件。
