公共区域卡位式自行车停放架结构设计

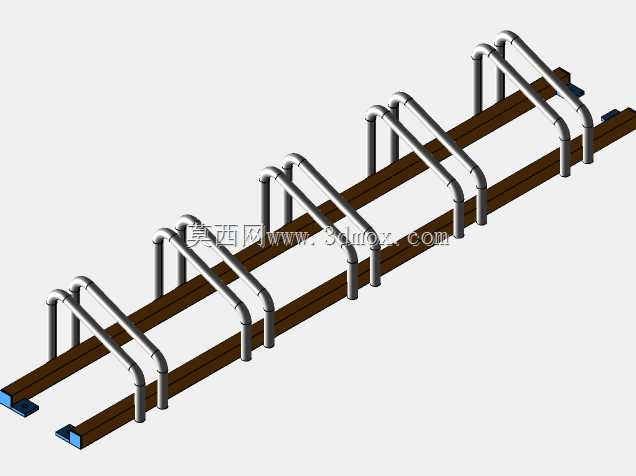

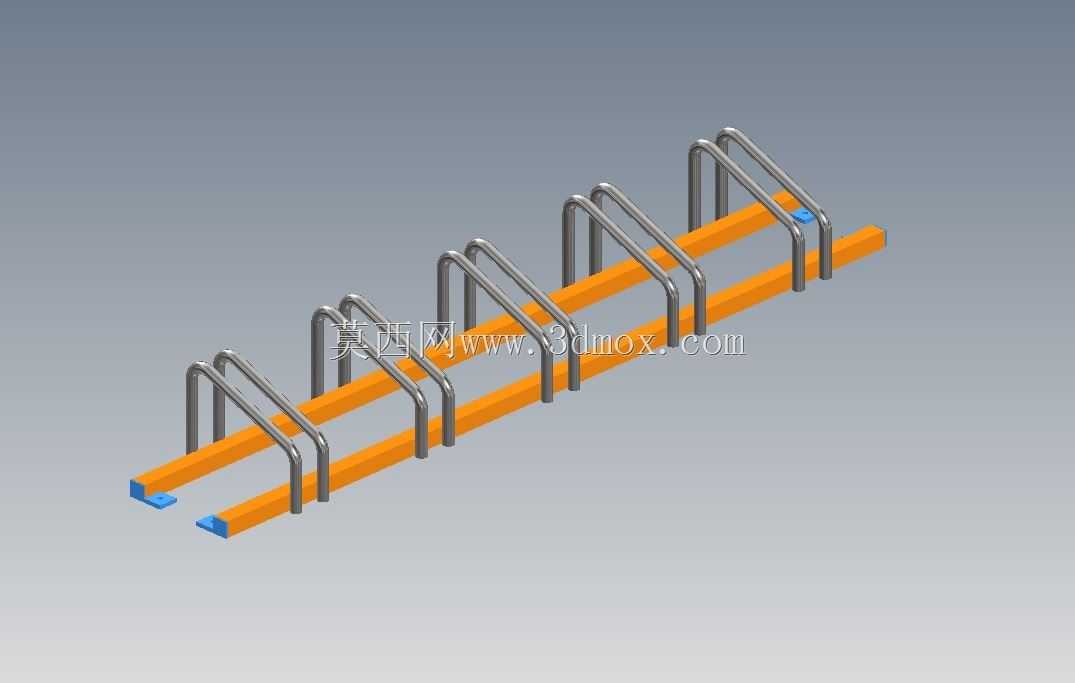

　　日常做市政配套设施的结构设计时，非机动车停放的规整性一直是容易被忽略却直接影响公共空间秩序的环节，这款卡位式自行车停放架的结构方案，就是针对商圈、写字楼、老旧小区、轨道交通站点出入口这类非机动车短时、长时停放混杂的场景做的落地化设计。不同于早期零散摆放的地桩式停车点，这款结构采用双平行底梁搭配等距U型卡位的组合形式，首先解决的就是传统停车架容易出现的车辆倾倒、相邻车把剐蹭、停车间距不可控的问题。从实际使用场景来看，这类停放架需要适配不同轮径的民用自行车、电动自行车，因此卡位的内空尺寸做了适配性预留，U型卡位的圆弧过渡段不会刮蹭车轮辐条与车圈镀层，卡位间距按照常规自行车车把的最小回转半径设置，既保证每辆车推入后有独立的停放空间，

　　不会出现相邻车辆卡把导致取车困难的问题，也不会因为间距过大浪费公共场地的停放面积。底梁采用长条形型材结构，安装时可根据场地的实际可用长度做模块化拼接，单组2米长度的单元可容纳6辆非机动车停放，安装边界可灵活适配人行道侧方、建筑退线区域、非机动车专用停车场的划线区域，既可以通过膨胀螺栓直接固定在硬化水泥地面，也可以搭配预埋底座安装在透水砖、沥青路面上，不会对原有路面造成大面积破坏。设计过程中特意将U型卡位的高度做了针对性调整，卡位顶端高度刚好卡在车轮轮轴偏上的位置，车辆推入后车轮被两侧卡位限制，不会因为外力碰撞出现侧滑倾倒，同时卡位的高度不会干涉车辆的脚撑、脚踏部件，无论是使用脚撑停放的车辆，还是直接靠在卡位上的车辆，

　　都能保持稳定的直立状态。底梁的型材截面做了加强筋设计，长期承受车辆推入时的冲击、露天环境下的温度形变也不会出现弯折变形，卡位与底梁的连接位置采用满焊固定，避免长期使用后出现焊点脱落、卡位歪斜的问题。从结构受力角度来看，车辆推入时的冲击力会沿着U型卡位传递到两根平行底梁上，再通过底梁的固定点分散到地面，不会出现局部应力集中导致的结构失效。不同于单侧卡位的停车架，这款双侧卡位的设计可以在同一段长度内提供双倍的停放位，适合用地紧张的核心城区公共区域，同时两侧的卡位对称布置，整体结构的重心居中，即使单侧停满车辆也不会出现架体偏移的问题。实际选型时，可根据场地的停车需求灵活拼接多组单元，转角位置还可以搭配定制的转角段实现L型、

　　U型的停放区域布置，最大化利用边角空间。结构的所有外露边缘都做了圆角打磨处理，避免取放车辆时刮蹭使用者的衣物或皮肤，底梁的底部预留了排水间隙，露天使用时不会因为积水浸泡加速结构锈蚀，日常维护只需要定期检查固定螺栓的紧固状态即可，不需要复杂的养护操作。针对不同场景的使用需求，该结构的卡位间距还可以做微调，比如针对电动自行车占比较高的区域，可适当加大卡位间距适配更宽的轮胎，针对共享单车集中停放点，可适当缩小间距提升停放容量，整体结构的模块化设计让调整不需要重新开模，只需要调整卡位的焊接间距即可快速适配不同需求。
