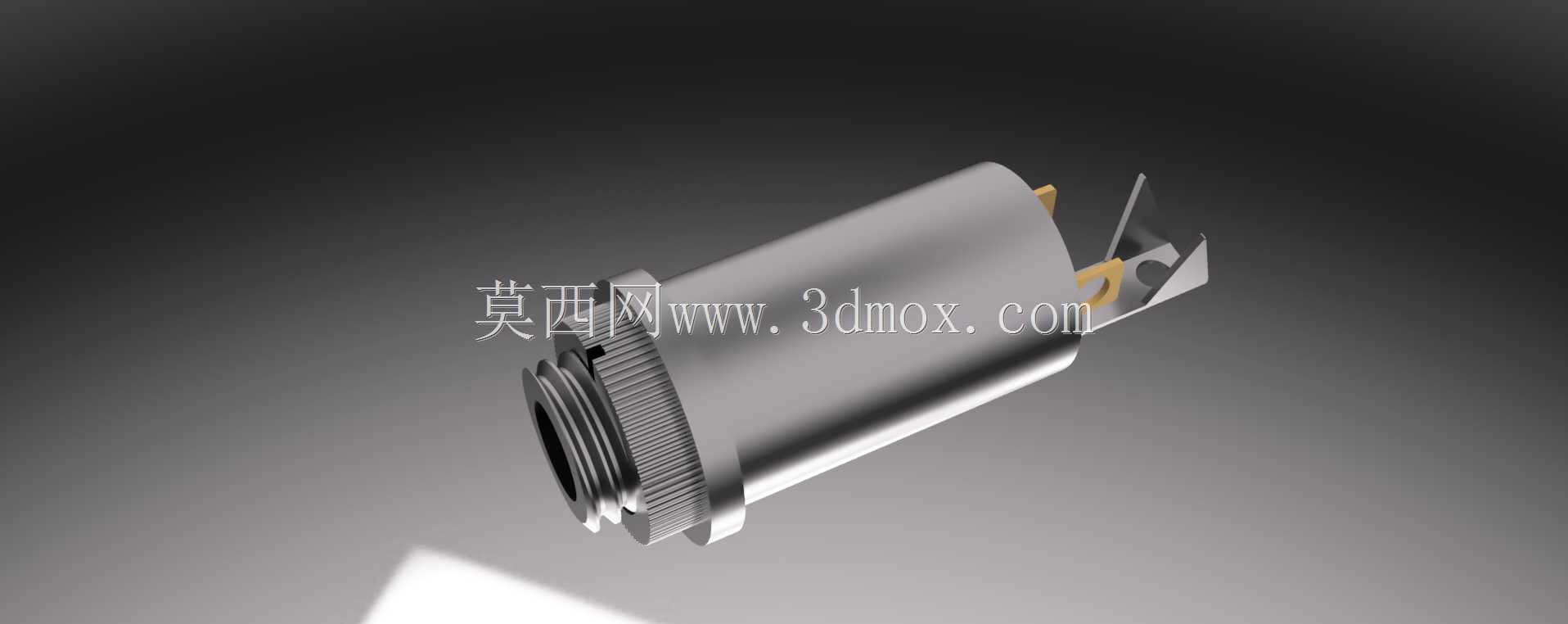

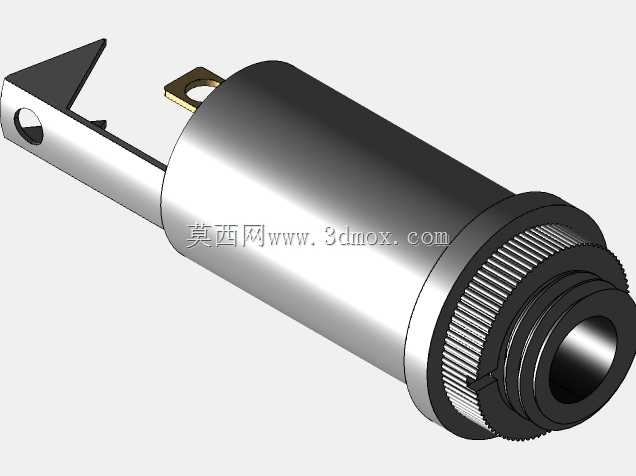

3.5毫米金属内置立体声音频插座结构

　　这款3.5毫米规格的内置音频接插件，是消费电子、工业音频采集设备、小型测试仪器里应用极广的互连部件，日常接触的便携音频播放器、桌面功放面板、工业手持检测终端的音频输入输出端口，大多采用这类结构的接插件完成音频信号的物理连接与导通。不同于外露式的音频接口，这款内置式结构的设计初衷，是适配设备外壳内部的安装空间，通过尾部的锁紧螺母结构，可直接固定在设备壳体的预制安装孔位上，安装完成后仅露出前端的插合端面，其余结构全部隐藏在壳体内部，既能够节省设备外部的布局空间，也能避免接插件主体受外力磕碰出现结构变形，提升端口的长期使用可靠性。

　　从功能特性来看，这款立体声结构的接插件可同时传输左、右两声道音频信号，配套标准3.5毫米三段式音频插头使用时，插合到位后内部的弹性接触端子会分别与插头的对应电极可靠压接，接触部位采用弹性金属材质，经过多次插拔循环后仍能保持稳定的接触压力，避免出现信号断连、声道串扰的问题。接插件主体采用金属壳体结构，除了承担结构支撑作用外，还能形成连续的电磁屏蔽层，隔绝设备内部电路产生的电磁干扰对微弱音频信号的影响，降低信号传输过程中的底噪，这一点在高保真音频设备、高精度声学检测仪器的端口设计中尤为关键，塑料壳体的接插件往往无法实现同等的屏蔽效果，在强电磁干扰的工业现场使用时容易出现信号杂音。

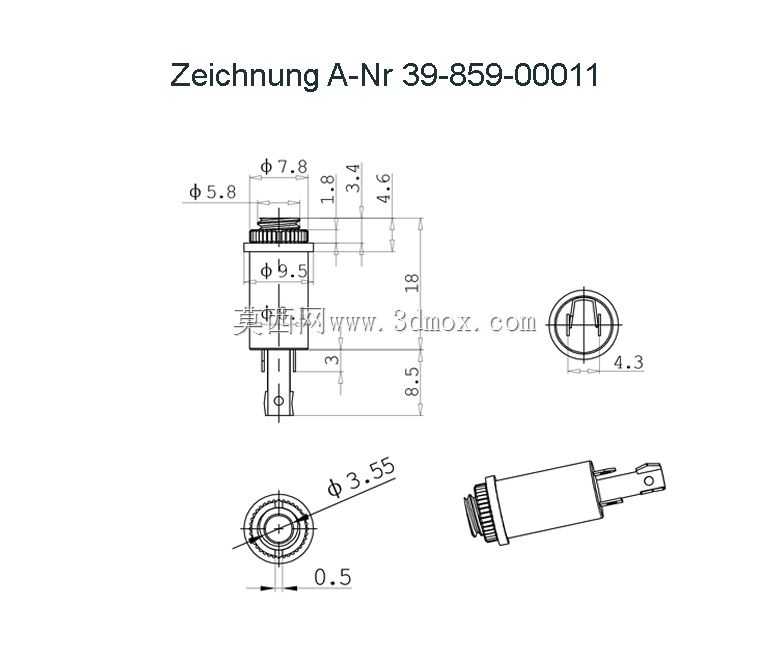

　　设计过程中首先需要明确安装边界的约束条件，这类内置插座的前端螺纹段直径、锁紧螺母的对边尺寸，都需要和设备壳体上的开孔尺寸做公差匹配，通常安装开孔直径会预留0.1到0.2毫米的装配间隙，既方便安装时的对位调整，也不会因为间隙过大导致插座固定后出现晃动。插座的轴向安装深度需要结合设备壳体的壁厚、内部PCB板的安装位置综合确定，尾部的焊针长度要满足波峰焊或者手工焊接的操作空间要求，焊针的排布间距需要符合常规PCB布线的线距规范，避免焊接后出现焊盘连锡的问题。内部的弹性接触端子设计是整个结构的核心，端子的折弯角度、弹性臂长度需要经过反复校核，既要保证插头插入时的插拔力处于合适区间，不会出现插拔过紧导致用户操作费力，也不会因为插拔力过松导致插头受轻微拉扯就脱落，同时弹性臂的应力需要控制在金属材料的疲劳极限范围内，确保经过上千次插拔循环后，接触压力仍能满足信号传输的接触电阻要求。

　　实际选型应用时，需要根据设备的使用场景匹配对应的细节参数，比如在户外使用的便携设备上，选用这类金属插座时还可以在前端配合防水胶圈使用，实现端口部位的防尘防水能力；在需要经常插拔的公用设备上，可以适当选用接触端子镀层更厚的版本，提升耐磨性能延长使用寿命。建模过程中需要重点还原内部端子的接触形态、螺纹段的牙型参数、锁紧螺母的配合尺寸，这些细节直接关系到后续做装配干涉检查、安装模拟时的准确性，如果忽略了弹性端子的自然状态尺寸，很容易在虚拟装配时出现插头与端子干涉的误判，或者错误估算插合后的接触行程，导致实际生产出来的插座出现接触不良的问题。另外插座尾部的焊针位置需要和PCB封装做精准对应，建模时要严格按照 datasheet 上的焊针坐标定位，避免出现PCB打样后插座无法插装的问题，金属壳体的接地焊片位置也需要在建模时明确标注，提醒PCB设计人员将该焊片与设备的信号地可靠连接，才能充分发挥金属壳体的屏蔽作用。
