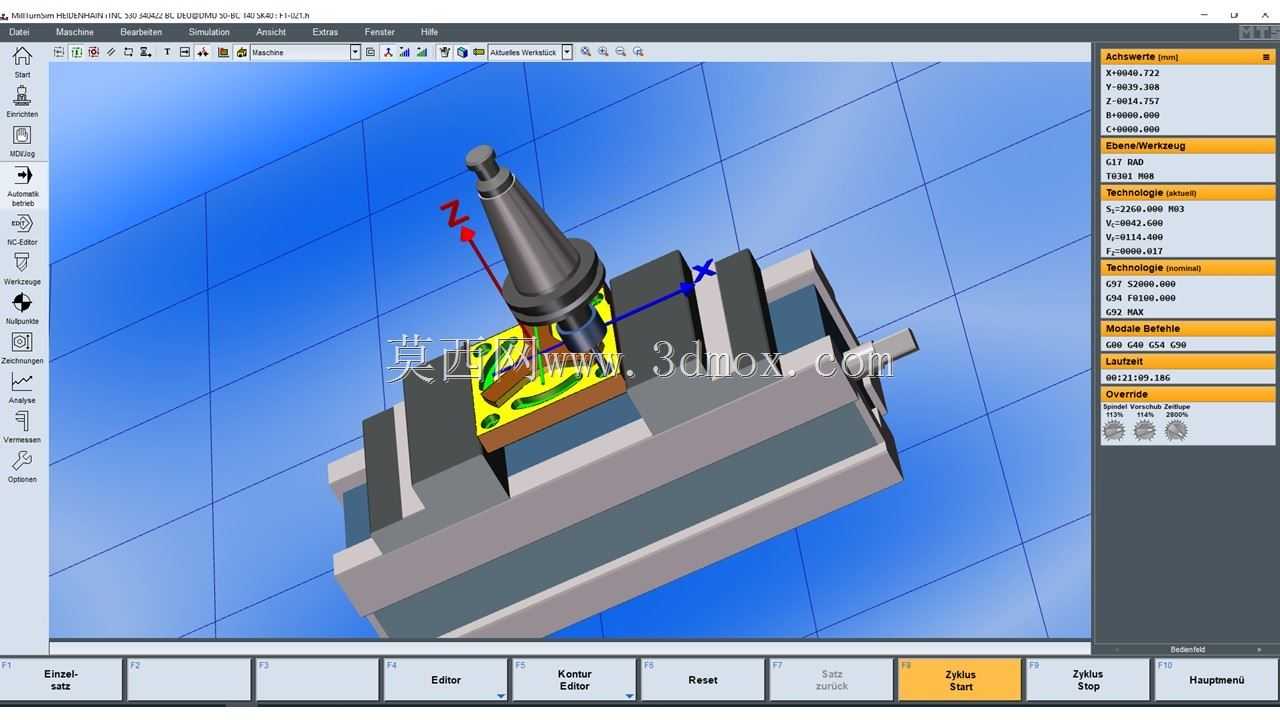

这套三维结构还原了立式加工中心的核心加工工位局部,覆盖主轴装刀端、工件装夹平台、滑台进给段的完整配合关系,可直接用于机床操作培训的可视化演示、小型加工单元的布局验证,也能作为数控编程教学中刀具路径仿真的参照载体,帮助刚接触数控加工的技术人员快速建立机床加工区域的空间认知,理解刀具与工件的相对运动逻辑。从实际加工场景来看,该结构对应的工位可完成平面铣削、轮廓铣削、钻孔攻丝等常规机加工序,适配小型板类、块类零件的小批量加工需求,在职业院校的数控实训车间、小型机械加工门店的入门级加工中心上,这类工位配置十分常见,能够覆盖绝大多数常规五金零件、简易模具镶件的粗精加工需求。结构设计上,主轴端采用标准BT刀柄的锥面配合结构,还原了拉钉拉紧、
刀柄定位的关键配合面,建模时保留了锥面的7:24锥度特征,以及刀柄端面与主轴端面的贴合间隙设计,能够直观展示刀具装夹时的定位原理,帮助设计人员理解主轴动平衡、刀具悬伸长度对加工精度的影响。工件装夹部分采用平口钳装夹方案,钳口的防滑齿纹、钳身的固定螺栓安装位、活动钳口的丝杠进给结构都做了还原,建模时预留了钳口在工作台上的T型槽安装空间,可适配不同宽度的工件装夹需求,同时标注了钳口的最大张开行程、钳口高度等关键安装边界,方便设计人员在做夹具布局时核对干涉情况。滑台部分还原了十字滑台的导轨安装面、丝杠螺母座的连接位置,建模时考虑了滑台的行程限位位置,能够模拟X、Y轴的进给运动范围,帮助编程人员在做路径规划时提前预判超程风险,
避免实际加工中出现撞机事故。整个结构的建模过程严格按照实际机床的装配关系搭建,主轴与Z轴滑枕的连接法兰、平口钳与工作台的连接螺栓、导轨与滑台的配合面都保留了装配约束关系,可直接用于运动仿真,验证不同进给位置下的部件干涉情况。外形尺寸上,该工位模型还原的加工区域覆盖了常见小型立式加工中心的有效行程范围,工作台面的T型槽间距、主轴端面到工作台面的最大最小距离都参考了通用入门级加工中心的参数设定,可直接用于车间布局规划时的空间占位核对,帮助工艺人员在布置机床周边的料架、操作台时预留足够的操作空间,避免出现操作空间不足、上下料动线干涉的问题。从结构细节来看,模型还还原了主轴端面的吹气喷嘴位置、工作台面的排屑槽走向,
这些细节在做加工工艺仿真时能够辅助判断排屑路径是否顺畅、冷却喷嘴的喷射范围是否覆盖加工区域,帮助工艺人员提前优化冷却与排屑方案,减少实际加工中的切屑堆积、刀具冷却不足等问题。对于机床改造、小型专用加工单元开发的设计人员来说,这套模型可以作为基础工位载体,在其上追加第四轴转台、多工位夹具、自动上下料机构等附加部件,快速完成专用加工设备的方案布局验证,缩短方案设计阶段的建模周期,同时能够提前核对附加部件与原有主轴、滑台、工作台的干涉情况,降低方案修改的迭代成本。
