可调节角度桌面显示器支撑支架结构

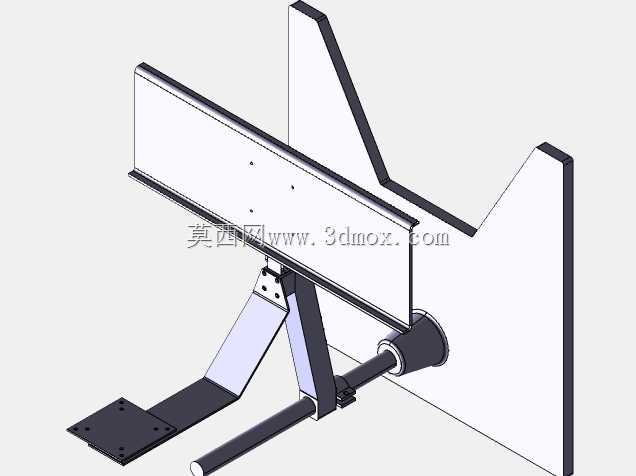

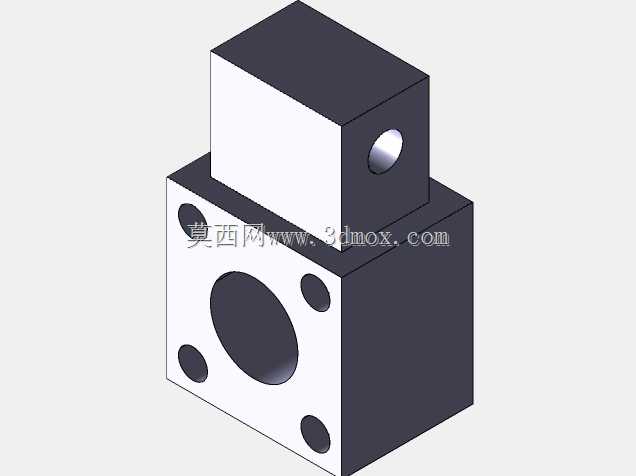

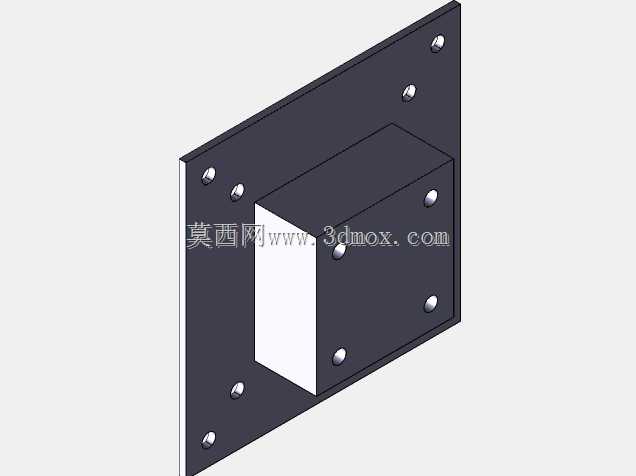

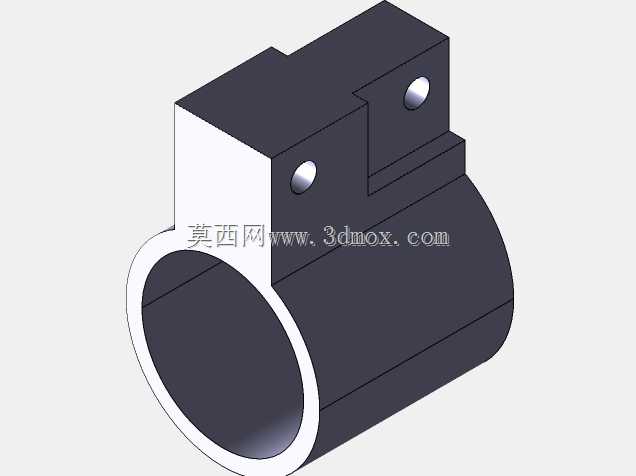

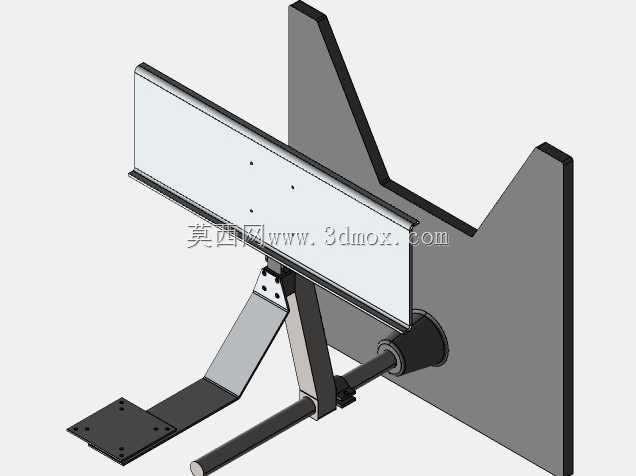

　　日常办公场景中，固定高度与角度的显示器往往无法适配不同身高、坐姿的使用需求，长期使用易造成颈椎疲劳，这款可调节电脑支架正是针对桌面显示设备的支撑痛点设计，可覆盖常规尺寸桌面显示器的安装使用需求，适配办公桌面、工业操作台、监控工位等多种场景下的显示设备架设需求。从结构设计来看，这款支架采用分体式铰接结构，底部设置方形安装底座，底座预留多组安装孔位，可通过螺栓紧固在桌面、设备台面等平整安装面上，安装边界需预留至少与底座等宽的平整安装区域，避免安装后出现受力不稳的情况。支架的支撑臂采用双支杆铰接设计，其中斜向支杆承担主要承重，横向支杆配合铰接轴实现角度调节功能，铰接位置设置锁紧结构，调整到目标角度后可通过锁紧件固定支撑位置，

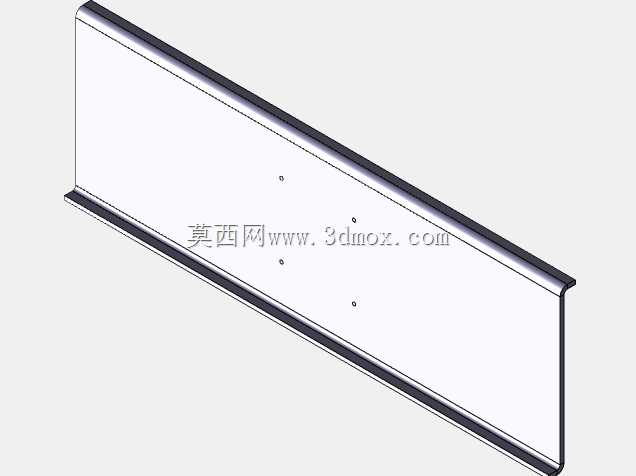

　　避免使用过程中出现显示器下坠、角度偏移的问题。与显示器连接的安装背板采用大面积平板结构，可匹配常规显示器的背部VESA安装孔位，无需额外定制转接件即可完成安装，背板两侧设置的限位挡边可在安装时对显示器侧边进行辅助定位，降低安装对位的难度。设计过程中优先考虑了支撑稳定性与调节便利性的平衡，支杆部分采用弯折钣金结构，在控制整体重量的同时保证结构刚性，避免承重后出现支杆形变的问题；铰接轴的阻尼经过匹配设计，调节时无需过大的操作力，同时锁紧后可承受常规显示器的整体重量，不会出现自行滑落的情况。从安装尺寸来看，支架收拢状态下的整体高度较低，可适配桌面下方走线空间有限的安装场景，最大仰角调节范围可覆盖日常平视到小幅仰视的使用角度，满足坐姿、

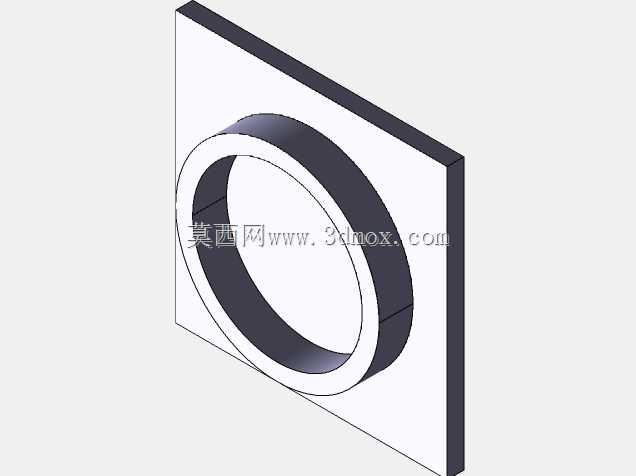

　　站姿操作时的视线高度需求，支架整体向后延伸的安装距离控制在合理范围内，不会过多占用桌面后方的操作空间。在实际使用中，这款支架可替代原装显示器底座，释放桌面下方的置物空间，同时角度调节功能可根据使用者的坐姿实时调整显示器倾角，减少长时间观看屏幕时的颈部负担，在工业操作台场景下，也可将监控显示器调整到操作人员的最佳观察角度，避免因屏幕反光、视角偏差造成的信息读取错误。结构设计上没有采用复杂的联动调节机构，整体零件数量较少，加工与装配难度低，钣金件可通过常规冲压、弯折工艺完成加工，铰接轴采用标准紧固件配合轴套实现，后期维护时仅需更换磨损的轴套即可恢复调节阻尼，无需整体更换支架。安装时需注意底座安装面的平面度，若安装面存在明显凹凸，

　　需加装垫片保证底座与安装面完全贴合，避免长期受力不均造成底座变形；显示器安装时需先将背板与显示器背部固定，再将背板与支架支撑臂连接，最后调整角度并锁紧铰接处的紧固件，首次安装后需在使用前检查各连接位置的紧固情况，确认无松动后再正常使用。
