0.5英寸150LB突面钢制管法兰结构

　　在石油化工、市政给排水、轻工制药等行业的低压流体输送管路系统中，突面带颈平焊法兰是应用频次极高的管路连接件，本次呈现的0.5英寸150LB等级RF面法兰，完全适配公称通径DN15的英制管路，对应美标压力等级Class150，可在常温常压工况下实现管路与管路、管路与阀门、管路与泵体设备端口的刚性密封连接。从实际工程应用场景来看，这类小口径法兰常出现在车间工艺管线的支管段、仪表引压管线、小型换热设备进出口端，相比螺纹连接，法兰连接的密封可靠性更强，后期拆卸检修的便利性也更高，尤其适合需要定期拆解清理、更换密封件的管路节点。

　　从结构设计逻辑来看，该法兰采用突面密封形式，密封面为高出法兰盘本体的环形凸台，表面加工粗糙度控制在Ra3.2-6.3μm区间，可配合非金属软垫片、缠绕式垫片实现有效密封，突面结构的优势在于密封面接触面积集中，螺栓预紧力作用下垫片受力均匀，在低压工况下极少出现渗漏问题。法兰盘本体为圆盘式结构，中心开设与公称通径匹配的流通孔，孔壁加工精度满足与对接管道的组对公差要求，流通孔周边的环形凸台为密封工作面，凸台高度根据压力等级做了对应优化，既避免垫片受压过度失弹，也防止密封面在安装过程中被磕碰损伤。

　　安装连接维度上，法兰盘沿圆周均匀分布4个螺栓通孔，孔位的节圆直径、孔径尺寸完全匹配Class150压力等级的法兰标准，螺栓孔采用光孔设计，适配对应规格的六角头螺栓与螺母，安装时需采用对角分次拧紧的方式，保证每个螺栓的预紧力偏差控制在合理区间，避免法兰偏斜导致密封失效。法兰盘的厚度尺寸经过强度校核，可承受150LB等级对应的工作压力，在1.0MPa级别的常温工况下，法兰本体的形变率远低于标准允许阈值，不会因长期承压出现盘体翘曲、螺栓孔变形等问题。

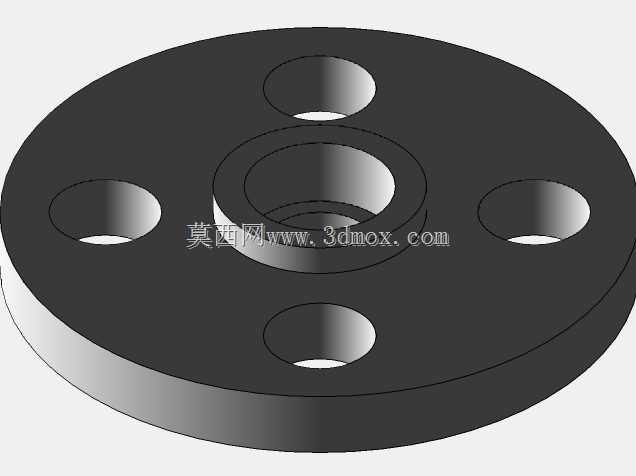

　　从建模细节来看，该结构还原了实际加工后的所有特征：螺栓孔的通孔结构无多余冗余特征，密封面的凸台过渡圆角做了简化处理符合工程建模习惯，法兰盘外缘的倒角、流通孔端的焊接坡口都做了对应呈现，可直接用于管路装配的干涉检查、工装夹具设计参考。实际选型使用时，需要注意该法兰的密封面形式为RF突面，不可与全平面、凹凸面法兰直接配对使用，对接时需匹配相同压力等级、相同通径的配对法兰，根据输送介质的腐蚀性、温度选择适配的垫片材质，比如普通水介质可采用橡胶石棉垫，油气介质可采用金属缠绕垫，高温工况则需要匹配金属环垫对应的密封面结构。

　　在管路系统布局时，这类小口径法兰的安装边界需要预留足够的螺栓操作空间，法兰外缘距离周边管线、设备结构的净距需要满足扳手操作的最小空间要求，一般不小于螺栓长度加20mm的操作余量，避免后期安装维护时无法顺利拧紧螺栓。另外法兰与管道的连接端采用平焊结构，组对时需要保证管道插入法兰内孔的深度符合焊接规范，焊脚高度满足强度要求，焊接后需要对焊口做防腐处理，避免长期使用后焊口锈蚀影响连接强度。对于有振动的管路节点，还需要在法兰连接位置增设跨接线，消除静电积聚的风险，同时配合弹簧支吊架减少管路振动对法兰密封面的交变应力影响，延长密封垫片的使用寿命。
