厂房配套桥式起重机钢架结构设计

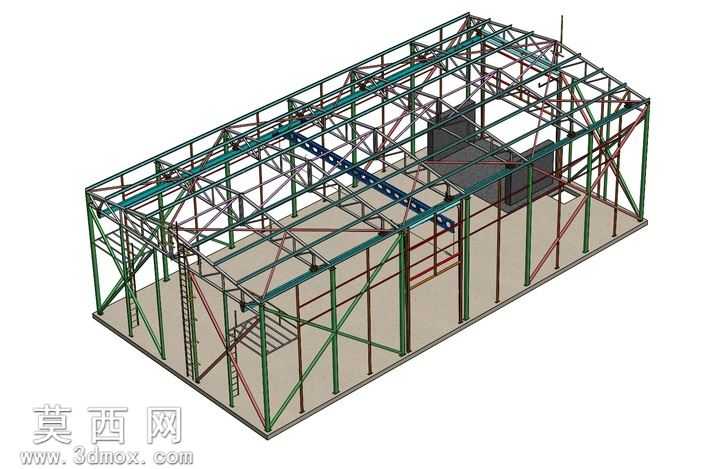

本作品采用SolidWorks进行全参数化三维建模，完整还原了带桥式起重机的工业厂房钢结构框架体系，建模过程严格遵循钢结构设计规范，对每一处构件的截面尺寸、连接节点、安装位置都进行了1:1精准复刻。模型整体采用分层构建逻辑，首先完成厂房底部的混凝土地台基准建模，为上部钢结构提供精准的安装定位基准；其次搭建竖向承重钢柱体系，区分边柱、中柱的不同截面规格，对柱脚与地台的锚固连接节点做了细化建模，还原加劲肋、锚栓板的结构细节；随后完成屋面、墙面的主次梁搭建，对横向桁架梁、纵向系杆、水平支撑、柱间支撑的排布完全符合工业厂房的受力设计要求，每一处斜撑的角度、连接位置都经过反复校验，确保结构受力路径清晰合理。在起重机轨道部分，单独对行车梁、轨道压板、缓冲止挡结构做了精细化建模，轨道的安装标高、跨度参数完全匹配配套桥式起重机的运行要求，同时还原了厂房端部的检修爬梯、屋面检修平台、楼层钢梯等附属结构，对爬梯的踏步间距、护栏高度都按照安全规范设置。材质渲染阶段，对承重钢构件赋予深绿色防锈漆材质，支撑斜杆赋予红丹防锈底漆材质，混凝土地台赋予哑光水泥材质，轨道部分赋予高锰钢耐磨材质，通过不同材质的区分清晰展现各构件的功能属性，渲染效果真实还原工业钢结构厂房的实际视觉效果。设计思路围绕实用性展开，既保证钢结构框架的承重、抗风、抗震性能要求，又兼顾桥式起重机的运行空间需求，所有构件的排布避开起重机的运行路径，预留足够的安全操作距离，模型可直接用于钢结构施工交底、起重设备安装模拟、厂房布局方案演示等场景，各零件均保留可编辑参数，方便后续根据实际厂房跨度、起重吨位需求进行调整修改。
